GLOBALCome la compatibilità del liquido influisce sulla selezione dei tubi di raffreddamento per i data center AI
In un centro dati AI raffreddato a liquido, il refrigerante non passa semplicemente attraverso un tubo. Resta a contatto con lo strato interno del tubo durante la vita operativa del sistema di raffreddamento.
Ciò rende la compatibilità refrigerante una parte importante della selezione del tubo.
Un tubo può avere valutazioni di pressione e temperatura adeguate e richiede ancora una valutazione aggiuntiva se il suo materiale bagnato non è adatto per il refrigerante utilizzato.
Per i fondamenti del tubo di dimensionamento, vedi Come selezionare la giusta dimensione del tubo di raffreddamento liquido per i data center AI.
1. Che cosa significa la compatibilità del liquido di raffreddamento?
La compatibilità del refrigerante descrive se i materiali a contatto con il refrigerante possono mantenere le loro proprietà fisiche e funzionali richieste durante il servizio.
Per un tubo di raffreddamento liquido, l'area più importante è normalmente lo strato di contatto fluido interno.
La valutazione dovrebbe anche considerare raccordi, guarnizioni, UQD e altri componenti bagnati nell'assemblaggio completo.
La compatibilità è quindi una considerazione a livello di assemblaggio piuttosto che una proprietà del nome del tubo da solo.
2. Perché Coolant Compatibilità Matters in AI Cooling
I sistemi di raffreddamento del data center AI sono progettati per il funzionamento continuo e possono operare per lunghi periodi sotto carichi termici relativamente stabili.
Un tubo dovrebbe mantenere la sua integrità meccanica, mentre ripetutamente esposto al refrigerante, ai cambiamenti di temperatura e alla pressione del sistema.
Se la compatibilità del materiale non viene valutata correttamente, le conseguenze possono includere cambiamenti nelle proprietà materiali, rischio di perdite o durata di servizio ridotta.
Per questo motivo, la compatibilità del refrigerante appartiene alla specifica di ingegneria iniziale.
3. Iniziare con il refrigerante reale
Il primo passo è identificare il refrigerante utilizzato dal sistema di raffreddamento.
Non presumere che tutti i refrigeranti a base di acqua si comportino in modo identico.
La formulazione effettiva può contenere additivi destinati a controllare la corrosione, la crescita biologica o altre caratteristiche operative.
Questi additivi possono cambiare l'ambiente chimico sperimentato dal tubo.
4. Raffreddatori a base di acqua e acqua
I sistemi di raffreddamento a base di acqua sono ampiamente utilizzati perché l'acqua ha caratteristiche favorevoli di trasferimento di calore.
Tuttavia, il refrigerante utilizzato in un circuito di raffreddamento commerciale non può essere acqua pura.
Può contenere additivi o una miscela di componenti diversi.
La selezione dei tubi dovrebbe quindi essere basata sul fluido operativo effettivo piuttosto che semplicemente descrivendo il refrigerante come "acqua".
5. Raffreddatori a base di glicole richiedono una valutazione specifica
Alcuni sistemi di raffreddamento utilizzano miscele acqua-glicole per fornire protezione aggiuntiva contro il congelamento e altre condizioni operative.
La concentrazione di glicole può influenzare le proprietà fluide come la viscosità.
Dal punto di vista del tubo-selezione, questo significa che sia la compatibilità chimica che le prestazioni idrauliche devono essere considerate.
Lo stesso tubo può sperimentare diversi comportamenti a goccia di pressione con diverse formulazioni refrigeranti.
Questo collega la selezione del refrigerante direttamente con le considerazioni a goccia di pressione discusse in Goccia di pressione del tubo di raffreddamento liquido: Come Calcolarlo e controllarlo nei data center AI.
6. Temperatura di raffreddamento Cambia l'ambiente di compatibilità
La compatibilità dovrebbe essere valutata attraverso l'intervallo di temperatura reale piuttosto che a temperatura ambiente da sola.
La temperatura può influenzare sia il refrigerante che il materiale del tubo.
Un materiale che esegue bene in una condizione dovrebbe quindi essere valutato di nuovo quando la temperatura di esercizio è significativamente diversa.

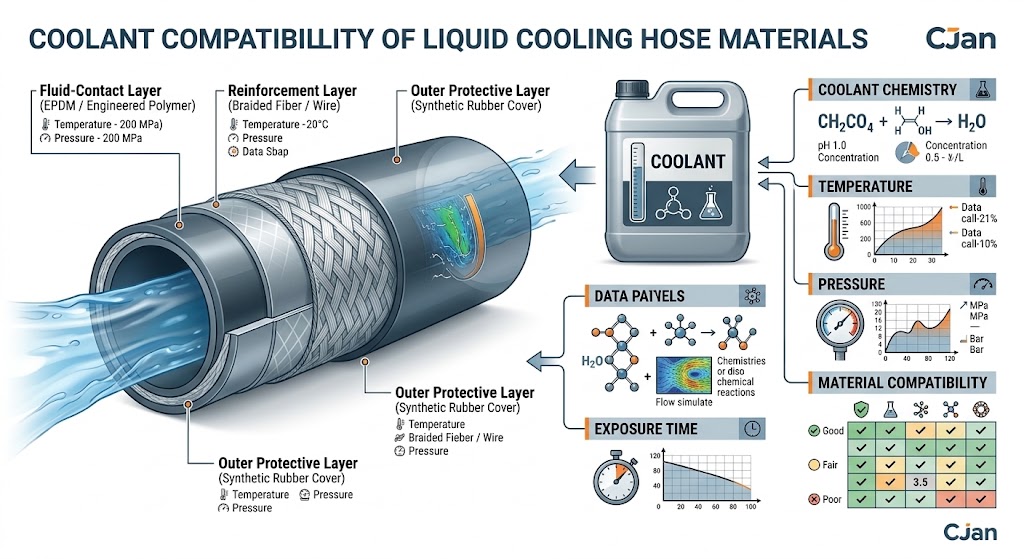

7. Il livello interno è particolarmente importante
Lo strato interno è esposto direttamente al refrigerante.
La sua selezione materiale può quindi influenzare la resistenza chimica, il comportamento di permeazione e le prestazioni di contatto fluido a lungo termine.
Lo strato di rinforzo ha una funzione primaria diversa e contribuisce alla resistenza meccanica e alla capacità di pressione.
Lo strato esterno protegge il tubo dall'ambiente circostante.
Una costruzione tipica può essere rappresentata come:
8. Compatibilità chimica non è la stessa della resistenza alla temperatura
Queste due proprietà non devono essere trattate come intercambiabili.
Un materiale tubolare può tollerare una particolare gamma di temperatura, richiedendo una valutazione separata per l'esposizione chimica.
Al contrario, un materiale può avere una buona resistenza chimica, ma deve ancora essere controllato contro le condizioni termiche e di pressione effettive.
Una specifica completa del tubo dovrebbe quindi considerare entrambi.
9. Cosa può accadere quando la compatibilità è povera?
L'esposizione incompatibile può cambiare le proprietà di un polimero o di un elastomero nel tempo.
A seconda della combinazione di materiali e fluidi, le possibili preoccupazioni possono includere:
- Gonfiore
- Cambiamenti di durezza
- Cambiamenti di flessibilità
- Perdita di proprietà meccaniche
- Permeazione
- Degrado delle superfici
Il comportamento esatto dipende dal materiale, la formulazione del refrigerante, la temperatura e la durata dell'esposizione.
Pertanto, questi effetti dovrebbero essere verificati piuttosto che assunti.
10. Perché a lungo termine Exposure Matters
Un tubo utilizzato in un sistema di raffreddamento AI può rimanere in servizio per un periodo prolungato.
Una breve esposizione di laboratorio non riproduce necessariamente l'ambiente di servizio completo.
La valutazione a lungo termine può essere utile quando l'applicazione comporta la circolazione continua del refrigerante, la temperatura elevata o una formulazione refrigerante specializzata.
Se i requisiti di affidabilità sono elevati, la compatibilità dei materiali dovrebbe essere considerata insieme al test di validazione.
11. Compatibilità del refrigerante e Permeazione del tubo
La permeazione descrive il movimento dei componenti fluidi o fluidi attraverso un materiale a livello molecolare.
Il significato della permeazione dipende fortemente dall'applicazione e dal refrigerante.
In alcuni sistemi di raffreddamento, la preoccupazione principale può essere il mantenimento del contenimento dei fluidi. In altri sistemi, la purezza di refrigerante o la pulizia del sistema può essere più importante.
La valutazione appropriata dovrebbe quindi riflettere l'architettura di raffreddamento reale.
12. Compatibilità dovrebbe includere guarnizioni e raccordi
La selezione di un materiale tubo compatibile non è sufficiente se i componenti di connessione utilizzano materiali non idonei per lo stesso refrigerante.
Un assemblaggio completo di raffreddamento liquido può contenere:
- Tubo strato interno
- Raccordi
- O-ring o guarnizioni
- UQD
- Componenti del collettore
- Connessioni della piastra fredda
Tutti i materiali bagnati devono essere considerati durante la qualificazione del sistema.
13. Compatibilità tubo e selezione UQD
Gli UQD sono spesso utilizzati dove i componenti devono essere staccati durante la manutenzione.
L'UQD crea quindi un'altra interfaccia materiale all'interno del percorso di raffreddamento.
Il tubo, il raccordo e UQD devono essere valutati come un assemblaggio collegato.
Questo approccio evita il trattamento del tubo come componente isolato.
14. Compatibilità e prestazioni idrauliche sono collegati
La compatibilità del refrigerante è principalmente un problema di selezione del materiale, ma il refrigerante stesso colpisce anche le prestazioni idrauliche.
Le variazioni della viscosità possono influenzare la caduta della pressione e i requisiti della pompa.
Ciò significa che la selezione del refrigerante influenza entrambi:
- Compatibilità dei materiali
- Performance idraulica
Entrambi dovrebbero essere inclusi nel processo di progettazione del sistema di raffreddamento.
15. Compatibilità del refrigerante e dimensione del tubo
La dimensione del tubo è normalmente determinata dal flusso e dai requisiti idraulici, mentre la selezione del materiale è guidata in parte dalla compatibilità del refrigerante.
Queste decisioni dovrebbero tuttavia essere prese insieme.
Un tubo con il diametro interno corretto non è una scelta adatta se il suo materiale bagnato non è stato qualificato per il refrigerante.
Per il processo di dimensionamento stesso, vedere Come selezionare la giusta dimensione del tubo di raffreddamento liquido per i data center AI.
16. Una matrice di compatibilità del refrigerante pratico
Un utile flusso di lavoro di ingegneria è quello di creare una matrice di compatibilità prima della selezione finale del tubo.
| Parametro | Cosa confermare |
|---|---|
| Raffreddamento | Liquido esatto o formulazione |
| Temperatura | Gamma di funzionamento normale e massima |
| Esposizione | Contatto continuo o intermittente |
| Livello interno | Compatibilità dei materiali |
| Sedili | Compatibilità con refrigerante |
| UQD | Compatibilità del materiale bagnato |
| Validazione | Requisiti di prova |
17. Non selezionare materiale tubo da sola temperatura
Le valutazioni della temperatura sono utili per eliminare i materiali inadatti, ma non sono sufficienti per la selezione finale.
Ad esempio, due materiali possono entrambi tollerare la gamma di temperatura richiesta, pur avendo diverse caratteristiche di resistenza chimica.
Il processo di selezione dovrebbe quindi combinare:
- Capacità di temperatura
- Compatibilità refrigerante
- Capacità di pressione
- Flessibilità
- Requisiti di permeazione
- Ambiente di servizio
18. Considerare la busta operativa completa
La selezione del tubo dovrebbe considerare le condizioni che l'assemblaggio realmente sperimenterà.
Questo è più affidabile che selezionare il materiale da una singola specifica come la temperatura massima.
19. Test di compatibilità può ridurre l'incertezza
Quando la formulazione del refrigerante è insolita, appena sviluppata o commercialmente sensibile, i test di materiale diretto possono fornire prove utili.
I possibili metodi di valutazione possono includere:
- Esposizione d'immersione
- Ispezione dimensionale
- Confronto di durezza
- Ispezione visiva
- Test di pressione
- Test di flusso
- Test di circolazione più lunghi
Il metodo di prova appropriato dipende dai requisiti di applicazione e di qualificazione.
20. Perché il test di applicazione è valida
I grafici di compatibilità pubblicati possono fornire una guida iniziale utile, ma le condizioni di sistema reali possono essere più complesse.
Il refrigerante può contenere additivi, la temperatura di esercizio può fluttuare, e il tubo può essere esposto al ciclismo a pressione e alla piegatura ripetuta.
Se l'affidabilità è critica, la validazione specifica delle applicazioni può fornire prove più forti che affidarsi a una sola dichiarazione di compatibilità generica.
21. Domande per Fare un Foro Fornitore
Quando si parla di un tubo di raffreddamento liquido con un fornitore, le seguenti informazioni sono utili:
- Che refrigerante viene usato?
- Qual è la concentrazione di refrigerante?
- Qual è la temperatura di funzionamento?
- Qual è la temperatura massima?
- Qual è la pressione di esercizio?
- Qual è la portata richiesta?
- Quanto tempo rimarrà in servizio il tubo?
- Ci sono requisiti di pulizia speciali?
- Quali accessori e UQD sono necessari?
Fornendo questi parametri permette la costruzione del tubo da valutare contro l'applicazione reale piuttosto che una specifica generica.
22. Opzioni del tubo di raffreddamento liquido CJAN
CJAN fornisce configurazioni del tubo di raffreddamento liquido che possono essere valutate in base ai requisiti di raffreddamento, temperatura, pressione, flusso e installazione.
La corrente Tubo di raffreddamento liquido CJAN LCH fa parte della gamma di prodotti di raffreddamento liquido.
Ulteriori configurazioni includono LCH-SD e LCH-SDS.
La selezione finale dovrebbe essere basata sulle condizioni operative effettive e sulla configurazione di connessione richiesta.
23. Compatibilità refrigerante dovrebbe essere valutato prima della distribuzione di massa
Cambiare il tubo dopo che un sistema di raffreddamento è già stato distribuito può essere notevolmente più difficile che convalidare il materiale durante la fase di progettazione.
Un processo migliore è:
Questa sequenza può ridurre il rischio di scoprire i problemi materiali dopo l'installazione.
24. Cinque errori comuni di compatibilità del refrigerante
Mistake 1: trattare tutti i refrigeranti a base di acqua come lo stesso
Le formulazioni di raffreddamento possono contenere additivi e concentrazioni differenti.
Errore 2: Controllare solo la resistenza alla temperatura
La capacità di temperatura non stabilisce automaticamente la compatibilità chimica.
Errore 3: Controllare solo il tubo
Raccordi, guarnizioni e UQD anche contattare il refrigerante.
Errore 4: Ignorando l'esposizione a lungo termine
L'esposizione a breve durata non può rappresentare condizioni operative a lungo termine.
Mistake 5: selezionare il materiale prima di definire il refrigerante
Il refrigerante deve essere identificato prima che venga selezionato il materiale bagnato finale.
25. Compatibilità refrigerante Lista di controllo
| Articolo | Azione richiesta |
|---|---|
| Formulazione refrigerante | Identificare liquido effettivo |
| Temperatura di esercizio | Definire la gamma completa |
| Pressione di esercizio | Definire normale e massimo |
| Tasso di flusso | Definire il flusso di progettazione |
| Tubo interno | Valutare la compatibilità |
| Raccordi | Controllare i materiali bagnati |
| Sedili | Controllare la compatibilità |
| UQD | Controllare i materiali di contatto refrigerante |
| Vita di servizio | Considerare la durata dell'esposizione |
| Validazione | Definire i requisiti di prova |
Conclusioni
La compatibilità del liquido è una parte fondamentale della selezione del tubo di raffreddamento liquido per i data center AI.
Il tubo corretto deve essere compatibile con il refrigerante reale, soddisfando anche i requisiti per la temperatura, la pressione, il flusso, la flessibilità, il routing e la progettazione di connessione.
Lo strato interno di contatto fluido merita particolare attenzione, ma l'assemblaggio completo bagnato, compresi i raccordi, i sigilli e gli UQD, deve essere valutato anche.
Per le applicazioni del data center AI, l'approccio più affidabile è quello di definire prima la busta di raffreddamento e di funzionamento, quindi valutare i materiali del tubo e convalidare l'assemblaggio completo.
Le configurazioni del tubo di raffreddamento liquido LCH, LCH-SD e LCH-SDS di CJAN possono essere valutate secondo specifiche esigenze di applicazione.
Per ulteriori informazioni, visitare il sito Soluzioni di raffreddamento liquido CJAN pagina o revisione Tubo di raffreddamento liquido CJAN LCH.
