GLOBALCome selezionare la giusta dimensione del tubo di raffreddamento liquido per i data center AI
La scelta della dimensione del tubo corretta per un sistema di raffreddamento del data center AI è più che scegliere un tubo che si adatta al connettore disponibile.
Il diametro interno del tubo influenza velocità di raffreddamento, caduta della pressione e la quantità di flusso che può passare attraverso il circuito di raffreddamento. Allo stesso tempo, le dimensioni fisiche influiscono sul routing, raggio di curva, hardware di connessione e spazio di installazione all'interno del rack.
Per i sistemi AI ad alta densità, questi fattori devono essere considerati insieme.
Per un'introduzione al ruolo dei tubi di raffreddamento liquidi nell'infrastruttura AI, vedere Come funziona il raffreddamento liquido nei data center AI?.
1. Perché Hose Size Matters in AI Liquid Cooling
I sistemi di raffreddamento liquido trasferiscono calore da processori, GPU o altri componenti ad alta potenza in un loop di raffreddamento circolante.
Il tubo fornisce un percorso di flusso flessibile tra componenti quali piastre fredde, collettori, CDU e accoppiamenti rapidi.
Il suo diametro interno influisce direttamente sul passaggio di flusso.
Questo rapporto diventa sempre più importante in quanto il flusso di refrigerante richiesto aumenta.
2. Iniziare con il flusso di raffreddamento richiesto
Il dimensionamento del tubo dovrebbe iniziare con la portata richiesta del sistema di raffreddamento.
Il flusso richiesto dipende dal carico termico e dall'aumento di temperatura consentito attraverso il circuito di raffreddamento.
Una relazione semplificata di trasferimento termico è:
Il calcolo ingegneristico effettivo può richiedere ulteriori parametri di sistema, ma questo rapporto illustra perché la portata è fondamentale per il dimensionamento del tubo.
Un tubo deve quindi essere selezionato dopo che la portata richiesta è stata stabilita piuttosto che prima.
3. ID del tubo è più importante di OD del tubo per flusso
Quando si parla di prestazioni idrauliche, gli ingegneri dovrebbero distinguere tra diametro interno e diametro esterno.
Diametro interno (ID) determina il passaggio approssimativo del flusso attraverso il tubo.
Diametro esterno (OD) è più rilevante per l'installazione di sdoganamento, bloccaggio, routing e integrazione meccanica.
Due tubi possono avere dimensioni esterne simili mentre hanno diversi passaggi di flusso interni a causa delle differenze nella costruzione della parete.

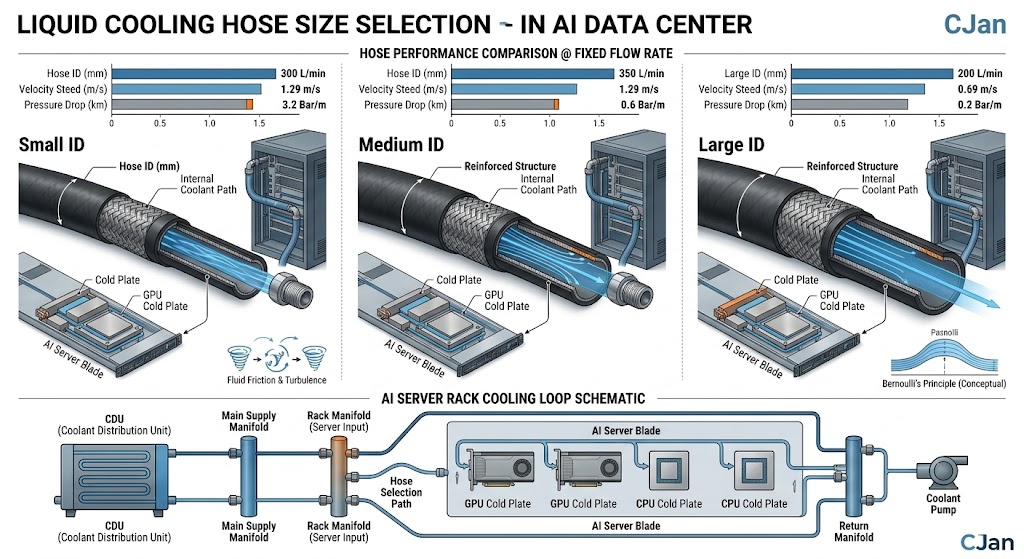

4. Come influenza il diametro del tubo goccia di pressione
Per un determinato refrigerante e portata, riducendo il diametro interno aumenta la velocità di raffreddamento.
Maggiore velocità aumenta generalmente la perdita di pressione attrito.
Ecco perché un tubo sottodimensionato può diventare una restrizione in un circuito di raffreddamento ad alto flusso.
Il comportamento a goccia di pressione dovrebbe essere controllato al flusso di progettazione reale piuttosto che ad una condizione di prova arbitraria.
Per una discussione più approfondita, vedere Goccia di pressione del tubo di raffreddamento liquido: Come Calcolarlo e controllarlo nei data center AI.
5. Un tubo più grande migliora sempre il raffreddamento?
Non necessariamente.
Un diametro interno più ampio può ridurre la resistenza idraulica, ma il tubo deve ancora integrarsi con il resto del sistema di raffreddamento.
Aumentare la dimensione del tubo può richiedere più grande:
- Raccordi
- Porte flessibili
- UQD
- Morsetti o hardware di connessione
- Routing spazio
Un tubo più grande può anche essere meno conveniente in un ambiente server ben imballato.
L'obiettivo è quindi di selezionare una dimensione appropriata piuttosto che semplicemente massimizzare il diametro.
6. Considerare il percorso di flusso completo
Il tubo è solo una parte del circuito idraulico.
Ogni sezione può contribuire alla resistenza idraulica.
Se un tubo ha un diametro interno relativamente grande, ma l'UQD o il raccordo ha un passaggio di flusso significativamente più piccolo, la connessione può diventare il punto di limitazione.
Il dimensionamento del tubo deve quindi essere coordinato con l'architettura di connessione completa.

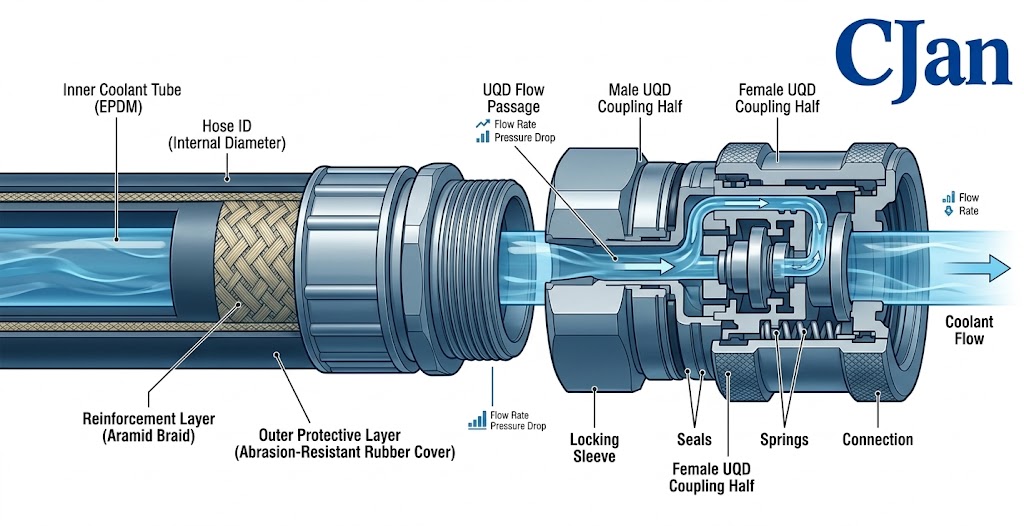

7. Abbina la dimensione del tubo con il UQD
Gli UQD forniscono un modo pratico per collegare e scollegare i componenti di raffreddamento liquido durante il servizio di apparecchiature.
Tuttavia, l'UQD è anche parte del percorso di flusso refrigerante.
Il tubo e UQD devono quindi essere trattati come un assemblaggio durante la valutazione idraulica.
Una domanda di design utile non è semplicemente:
Che diametro del tubo dovrei usare?
È:
Quale configurazione del tubo e della connessione fornisce il flusso richiesto con una perdita di pressione accettabile?
8. Dimensione del tubo e radiazione minima del banco
Il routing fisico è un'altra considerazione importante.
I tubi più grandi richiedono generalmente più spazio di installazione e possono avere un raggio di curva minimo più grande.
All'interno di un rack server AI, i tubi possono essere necessari per l'instradamento di piastre fredde, componenti di potenza, collettori e altro hardware.
Un tubo che esegue bene idraulicamente può ancora essere inadatto se non può essere percorso senza eccessiva flessione.
9. Evitare di selezionare un tubo che è troppo piccolo
Un tubo sottodimensionato può creare diversi problemi.
- Velocità di raffreddamento superiore
- Goccia di pressione più alta
- Maggiore esigenza di pressione della pompa
- Limitazioni di flusso potenziali
- Riduzione del margine di progettazione
Il problema non può diventare evidente durante l'operazione a basso carico.
Può diventare più significativo quando il sistema raggiunge la sua condizione di funzionamento ad alto carico.
10. Evitare di selezionare un tubo che è eccessivamente grande
Oversizing ha anche svantaggi.
- Più spazio di installazione
- Hardware di connessione più grande
- Potenzialmente più grande raggio di curva
- Utilizzo di materiali più elevati
- Più difficile integrazione rack
Per questo motivo, la selezione del tubo dovrebbe essere basata su requisiti di ingegneria piuttosto che una preferenza generale per tubi più grandi.
11. Tipo di refrigerante dovrebbe essere considerato
Diverse formulazioni refrigeranti possono avere diverse proprietà fisiche.
Viscosità e densità influenzano il comportamento idraulico, mentre la compatibilità chimica determina se il materiale del tubo è adatto per il servizio a lungo termine.
La dimensione del tubo quindi non deve essere selezionata indipendentemente dal refrigerante.
Per i sistemi che utilizzano refrigeranti a base d'acqua, la valutazione idraulica dovrebbe ancora considerare la formulazione e la temperatura di funzionamento del refrigerante effettivo.
12. La temperatura può cambiare il comportamento idraulico
Le proprietà di raffreddamento possono cambiare come variazioni di temperatura.
Poiché la viscosità può influenzare la resistenza al flusso, il comportamento a goccia di pressione ad una temperatura non può essere identico al comportamento ad un'altra temperatura.
Per i sistemi con un range di temperatura di esercizio relativamente ampio, la valutazione del tubo dovrebbe considerare le condizioni operative rilevanti piuttosto che affidarsi a un unico punto nominale.
13. Lunghezza del tubo anche Matters
Una volta che il diametro del tubo è stato selezionato, la lunghezza del tubo deve essere considerata.
I tubi più lunghi generano generalmente una maggiore perdita di pressione attrito rispetto a quelli più brevi con lo stesso diametro interno e condizioni di refrigerante.
In un sistema di raffreddamento a livello rack, i tubi di alimentazione e ritorno possono contribuire alla resistenza totale del sistema.
Il routing dovrebbe quindi essere progettato per fornire una sufficiente manutenzione senza introdurre la lunghezza del tubo non necessaria.
14. Considerare le linee di alimentazione e di ritorno insieme
Un circuito di raffreddamento liquido contiene normalmente sia i percorsi di alimentazione che di ritorno.
Se entrambi i percorsi utilizzano tubi flessibili, entrambi contribuiscono alla resistenza idraulica del sistema.
Valutare solo il tubo di alimentazione può sottovalutare la perdita totale della pressione legata al tubo.
15. La costruzione del tubo può influenzare l'area di flusso disponibile
I tubi di raffreddamento liquidi possono utilizzare strati multipli, tra cui uno strato di contatto fluido interno, un rinforzo e uno strato protettivo esterno.
La costruzione influenza le prestazioni meccaniche e può influenzare il rapporto tra diametro esterno e diametro interno.
Per questo motivo, la selezione del tubo dovrebbe utilizzare i dati dimensionali reali del produttore.
Il tubo non deve essere giudicato solo dal suo aspetto esterno o dalla dimensione esterna nominale.
16. Valutazione della pressione e dimensione del tubo sono parametri diversi
Un tubo può avere un adeguato grado di pressione pur essendo ancora inadatto da una prospettiva idraulica.
La valutazione della pressione descrive la capacità di pressione.
La dimensione del tubo influenza la velocità di flusso e la perdita di pressione.
17. Come costruire una specifica di dimensionamento del tubo
Prima di contattare un produttore del tubo, prepara una specifica di base dell'applicazione.
| Parametro | Informazioni per definire |
|---|---|
| Raffreddamento | Tipo e formulazione fluidi |
| Tasso di flusso | Flusso normale e massimo richiesto |
| Temperatura | Temperatura di esercizio e massima |
| Pressione | Pressione di esercizio e progettazione |
| Lunghezza del tubo | Lunghezza approssimativa di fornitura e ritorno |
| Spazio disponibile | Limitazioni di routine e di sdoganamento |
| Connessione | Requisiti di montaggio e UQD |
18. Un processo di selezione delle dimensioni del tubo pratico
Questa sequenza aiuta a prevenire la situazione comune in cui il diametro del tubo viene selezionato prima che vengano compresi i requisiti di raffreddamento effettivi.
19. Perché le condizioni di applicazione più di un tubo generico
Non esiste una sola dimensione del tubo che sia automaticamente corretta per ogni sistema di raffreddamento del data center AI.
Diversi sistemi possono avere diversi:
- Carico termico
- Integratori di raffreddamento
- Requisiti di flusso
- Limiti di pressione
- layout rack
- Architetture di connessione
Di conseguenza, un tubo che funziona bene in un'architettura di raffreddamento potrebbe non essere la scelta migliore per un'altra.
20. Selezione della dimensione del tubo per Rack AI ad alta densità
I rack AI ad alta densità pongono richieste aggiuntive sull'infrastruttura di raffreddamento.
Più carico termico può richiedere un maggiore flusso di refrigerante, mentre lo spazio fisico disponibile per tubi rimane limitato.
Questo crea un trade-off di ingegneria pratica:
La soluzione migliore è quindi di solito un progetto di sistema coordinato piuttosto che una decisione isolata a dimensione tubo.
21. Come si possono valutare i tubi di raffreddamento liquido CJAN
CJAN fornisce diverse configurazioni di tubi per applicazioni di raffreddamento a liquido.
The Tubo di raffreddamento liquido CJAN LCH può essere valutato in base alla configurazione di flusso, temperatura, pressione, dimensioni e connessione richiesta.
Ulteriori configurazioni includono LCH-SD e LCH-SDS.
Per una raccomandazione specifica per l'applicazione, i parametri operativi effettivi dovrebbero essere forniti piuttosto che selezionare un prodotto esclusivamente dalla dimensione nominale del tubo.
22. Non ignorare l'assemblaggio del tubo finito
Il prodotto finale installato in un rack AI può contenere tubo, raccordi, UQD e altri componenti di connessione.
Il montaggio finito deve essere controllato per:
- Flusso richiesto
- Goccia di pressione
- Valutazione della pressione
- Gamma di temperatura
- Tensione debole
- Raggio del banco
- Compatibilità della connessione
Questo è particolarmente importante quando il circuito di raffreddamento ha un margine di pressione limitato.
23. Esempio di ingegneria semplice
Considera un anello di raffreddamento AI che richiede un flusso di refrigerante definito attraverso un tubo flessibile.
Invece di selezionare immediatamente il tubo per dimensioni nominali, l'ingegnere può confrontare diversi diametri interni candidati alle stesse condizioni.
| Elemento di valutazione | Candidato A | Candidato B | Candidato C |
|---|---|---|---|
| Raffreddamento | Stesso | ||
| Temperatura | Stesso | ||
| Tasso di flusso | Stesso | ||
| Lunghezza del tubo | Stesso | ||
| Diametro interno | Piccolo | Media | Grande |
| Goccia di pressione | Misura | Misura | Misura |
| Routing | Check | Check | Check |
Questo confronto fornisce una base molto più forte per la scelta di un tubo basato solo sul diametro esterno.
24. Cinque domande da porre prima dell'ordine
1. Che portata è necessaria?
Definire sia il normale che il flusso di esercizio massimo, se possibile.
2. Quale refrigerante verrà utilizzato?
Il materiale del tubo deve essere compatibile con il refrigerante reale.
3. Quale caduta di pressione è accettabile?
Questo aiuta a determinare se il diametro interno proposto è appropriato.
4. Quale hardware di connessione verrà utilizzato?
Le dimensioni del tubo e del UQD dovrebbero essere considerate insieme.
5. Come si dirige il tubo?
Controllare il raggio di curva, lo spazio disponibile e l'accesso al servizio prima di finalizzare la configurazione del tubo.
25. Liquido tubo di raffreddamento dimensionamento lista di controllo
| Requisito | Check |
|---|---|
| Flusso refrigerante necessario | Definito |
| Tipo di raffreddamento | Confermato |
| Temperatura di esercizio | Confermato |
| Pressione di esercizio | Confermato |
| Diametro interno tubo | Valutazione |
| Goccia di pressione | Controllato al flusso di design |
| Lunghezza del tubo | Stime dal routing effettivo |
| Compatibilità UQD e raccordo | Confermato |
| Raggio di curvatura minimo | Confermato |
| Montaggio finale | Valida |
Conclusioni
La selezione di un tubo di raffreddamento liquido per un data center AI inizia con il requisito di raffreddamento, non il tubo stesso.
Il diametro interno del tubo diventa quindi un fattore importante nel controllo della velocità di raffreddamento e della caduta della pressione. La lunghezza del tubo, le proprietà del refrigerante, la temperatura, i raccordi, gli UQD e il routing devono essere considerati anche prima della configurazione finale.
L'approccio più pratico è quello di valutare il tubo come parte dell'assemblaggio di raffreddamento completo.
Le configurazioni LCH, LCH-SD e LCH-SDS di CJAN offrono opzioni per applicazioni di raffreddamento a liquido in cui le prestazioni idrauliche, la flessibilità e l'integrazione del sistema devono essere considerate insieme.
Per i progetti del data center AI, gli ingegneri possono avviare la valutazione definendo il tipo di refrigerante, la portata, la pressione, la temperatura, la lunghezza del tubo e i requisiti di connessione.
