Quando si dovrebbe utilizzare un tubo fluoropolimero in sistemi di raffreddamento liquido?

Non ogni sistema di raffreddamento liquido ha bisogno di un tubo di fluoropolimero.

Per molti circuiti di raffreddamento a base d'acqua, i materiali tradizionali del tubo elastomerico possono fornire la flessibilità, la capacità di pressione e la durata necessaria dall'applicazione.

Ecco dove la costruzione del tubo del fluoropolimero merita considerazione.

PTFE e PFA sono due fluoropolimeri comunemente considerati per applicazioni di gestione dei fluidi esigenti. Offrono caratteristiche che possono essere utili nei sistemi di raffreddamento specializzati, ma selezionandoli semplicemente perché sono chimicamente resistenti non è sufficiente.

Questo articolo spiega quando gli ingegneri dovrebbero considerare i tubi del fluoropolimero e quando un tubo di raffreddamento liquido convenzionale può essere la scelta più pratica.

1. Che cosa è un tubo del fluoropolimero?

Un tubo fluoropolimero utilizza un fluoropolimero come parte della sua costruzione a contatto fluido. A seconda della progettazione, il fluoropolimero può formare il tubo interno mentre il rinforzo e uno strato protettivo esterno forniscono le proprietà meccaniche necessarie per l'applicazione.

PTFE e PFA sono esempi di fluoropolimeri utilizzati in ambienti di fluido-handling esigenti.

Il punto importante è che le prestazioni di un tubo finito sono determinate dalla sua costruzione completa, non solo dal nome del polimero.

2. Perché i fluoropolimeri sono considerati per il raffreddamento liquido?

Gli ingegneri del motivo principale considerano i fluoropolimeri è che possono fornire una combinazione di proprietà che possono essere difficili da raggiungere con un elastomero convenzionale in determinate applicazioni.

Le considerazioni tipiche includono:

• Forte resistenza chimica
• Capacità di temperatura elevata
• Reattività superficiale
• Prestazioni di contatto fluido
• Caratteristiche di permeazione potenzialmente utili
• Affidabilità per ambienti fluidi esigenti

Queste caratteristiche sono particolarmente rilevanti quando la formulazione o le condizioni operative del refrigerante sono più esigenti di un ciclo standard di acqua-glicole.

3. La prima domanda: che refrigerante stai usando?

La selezione dei materiali dovrebbe iniziare con il refrigerante.

Un sistema di raffreddamento può utilizzare miscele di acqua, glicole o fluidi dielettrici e termogestione appositamente formulati. La formulazione può anche contenere additivi destinati a controllare la corrosione, la crescita biologica o altre proprietà di sistema.

Due fluidi che appaiono simili su un foglio di specificazione di base possono interagire in modo diverso con un materiale tubo in condizioni operative reali.

Per questo motivo, la compatibilità dovrebbe essere valutata utilizzando la formulazione, la concentrazione e la temperatura di funzionamento del refrigerante reale.

Questo è anche il motivo per cui un materiale non deve essere selezionato solo da una dichiarazione generica come "resistente chimica".

4. Quando la compatibilità chimica diventa il driver principale

Fluoropolimero tubo diventa più attraente quando la chimica refrigerante crea preoccupazioni per i materiali tubolari convenzionali.

In questi casi, l'ingegnere dovrebbe valutare:

• Composizione refrigerante
• Pacchetto aggiuntivo
• Concentrazione
• Temperatura di esercizio
• Tempo di esposizione continuo
• Vita utile prevista

L'obiettivo non è quello di scegliere il materiale più resistente chimicamente disponibile, ma di scegliere un materiale che rimane stabile nelle condizioni reali del circuito di raffreddamento.

Per una discussione più approfondita, vedere Come la compatibilità del liquido influisce sulla selezione dei tubi di raffreddamento per i data center AI.

5. Quando la temperatura è una preoccupazione

La temperatura è un altro motivo per considerare la costruzione del fluoropolimero.

Alcuni sistemi di raffreddamento sperimentano temperature operative più elevate, picchi di temperatura di breve durata o cicli termici ripetuti.

I fluoropolimeri sono noti per le loro ampie capacità di temperatura, che possono renderli utili nelle applicazioni in cui la busta di temperatura è al di fuori della gamma preferita di alcuni materiali tubolari convenzionali.

Tuttavia, la temperatura massima del tubo finito deve essere controllata piuttosto che presumere che la capacità del materiale pubblicato del polimero rappresenti il limite di funzionamento ammissibile del tubo.

Rinforzo, raccordi, guarnizioni e geometria specifica del tubo possono tutti influenzare l'intervallo di funzionamento finale.

6. Quando la pulizia Matters

Alcuni sistemi fluidi pongono maggiore enfasi sul mantenimento della qualità del refrigerante e il controllo della contaminazione.

In tali sistemi, la superficie interna di contatto fluido è una parte importante del design.

I tubi interni del fluoropolimero possono essere considerati dove le loro caratteristiche superficiali e chimiche si adattano alle esigenze di pulizia dell'applicazione.

Ma il materiale interno è solo una parte dell'immagine. La pulizia di fabbricazione, le procedure di assemblaggio, il lavaggio, l'imballaggio e lo stoccaggio possono anche influenzare la condizione di un assemblaggio del tubo finito.

7. Quando la permeazione deve essere considerato

La permeazione è talvolta trascurata durante la selezione del tubo.

In un ciclo di raffreddamento chiuso, la ritenzione di fluidi a lungo termine può essere importante. A seconda dell'architettura del refrigerante e del sistema, l'interazione tra il materiale fluido e tubo può diventare una considerazione di progettazione.

I materiali fluoropolimeri possono essere attraenti in applicazioni in cui le caratteristiche di permeazione sono importanti, ma le prestazioni effettive dovrebbero essere valutate utilizzando i dati per la costruzione di tubi specifici.

Un foglio di dati polimerico da solo non prevede necessariamente il comportamento di un tubo multistrato in condizioni operative reali.

8. Quando i tubi elastomeri convenzionali possono essere abbastanza

Un tubo fluoropolimero non è automaticamente la scelta migliore.

Se il circuito di raffreddamento utilizza un refrigerante compatibile, opera all'interno di una gamma di temperature moderata e non ha requisiti di pulizia o permeazione insoliti, può essere sufficiente un tubo EPDM o silicone opportunamente progettato.

Questi materiali possono fornire una flessibilità utile e sono ampiamente utilizzati nelle applicazioni di gestione dei fluidi.

La decisione dovrebbe quindi basarsi su requisiti di ingegneria piuttosto che sull'ipotesi che un materiale più specializzato sia sempre migliore.

Per un confronto materiale, vedere EPDM Liquid Cooling Hose vs. Silicone Hose: Quale è meglio per i data center AI?.

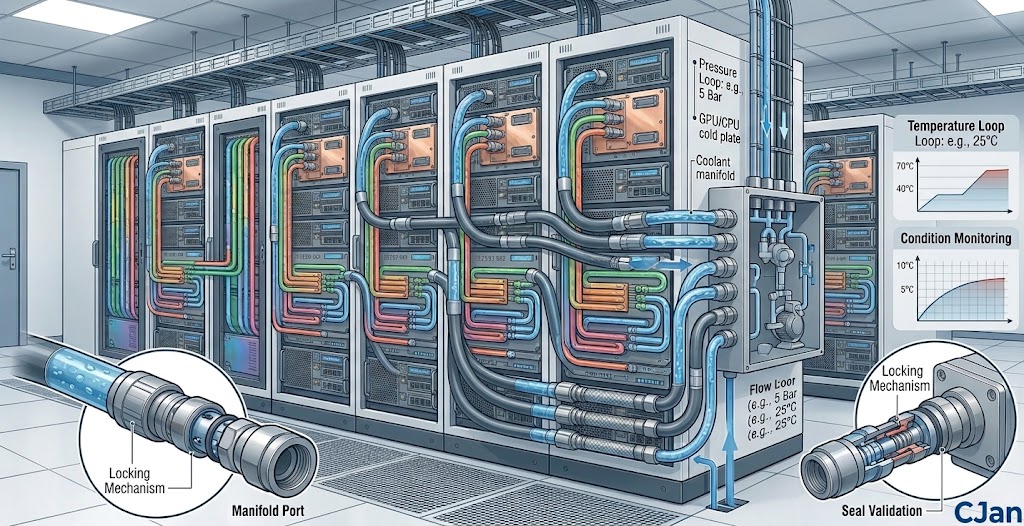

9. Fluoropolymer Hose e AI Data Centers

I data center AI stanno creando ambienti di gestione termica sempre più esigenti.

L'elevata potenza del rack può aumentare il carico di raffreddamento posto su un'infrastruttura di raffreddamento a liquido.

In questi sistemi, il tubo deve soddisfare più di un singolo requisito.

• Compatibilità refrigerante richiesta
• Pressione di esercizio
• Temperatura di esercizio
• Portata richiesta
• Goccia di pressione
• Raggio di curvatura minimo
• Configurazione della connessione
• Requisiti di manutenzione

Un tubo interno del fluoropolimero può soddisfare uno o più di questi requisiti, ma l'assemblaggio completo del tubo deve ancora essere valutato.

Vedi Come scegliere il tubo di raffreddamento liquido giusto per server AI ad alta densità per ulteriori considerazioni di livello rack.

10. Tubo del fluoropolimero per il raffreddamento dell'attrezzatura del semiconduttore

Le apparecchiature semiconduttori possono imporre requisiti diversi su un tubo di raffreddamento rispetto ad un circuito di raffreddamento del data center convenzionale.

I fluidi di processo, la pulizia delle attrezzature e l'esposizione chimica possono rendere la compatibilità del materiale una considerazione più significativa.

In tali applicazioni, la costruzione del tubo del fluoropolimero può essere valutata quando il materiale di contatto fluido ha bisogno di resistere a un ambiente chimico esigente.

La selezione finale dovrebbe essere ancora basata sui requisiti di connessione del fluido di processo, della temperatura, della pressione, del flusso e dell'attrezzatura.

11. PTFE o PFA: Quale dovrebbe considerare?

PTFE e PFA sono entrambi fluoropolimeri, ma non sono intercambiabili in ogni applicazione.

Il PTFE è ampiamente riconosciuto per la sua resistenza chimica e la sua capacità di temperatura ampia. PFA fornisce caratteristiche del fluoropolimero simili, offrendo al tempo stesso diverse caratteristiche di lavorazione, perché è trattabile in fusione.

La selezione dovrebbe quindi considerare sia le proprietà materiali che i requisiti di fabbricazione.

Per un confronto diretto, vedere PTFE vs. PFA Liquid Cooling Hose: Qual è la differenza?.

12. Flessibilità

Un errore comune è quello di concentrarsi pesantemente sulla resistenza chimica e trascurare i requisiti di installazione.

I tubi di raffreddamento a liquido spesso hanno bisogno di passare attraverso spazi di apparecchiature compatte. In un rack server, il tubo potrebbe essere necessario per l'itinerario intorno a piastre fredde, collettori, cavi e altri hardware.

Il tubo finale deve quindi fornire un adeguato raggio di curva senza introdurre eccessivo stress meccanico.

La flessibilità dipende dal diametro del tubo, dallo spessore della parete, dal rinforzo e dalla costruzione, non semplicemente dal fatto che il tubo sia realizzato da un fluoropolimero.

13. Capacità di pressione dipende dal tubo completo

Un'altra considerazione importante è la pressione.

Il grado di pressione di un tubo di raffreddamento liquido dipende da fattori tra cui:

• Diametro interno
• Spessore della parete
• Rinforzo
• Temperatura
• Costruzione del tubo
• Fissazioni e metodo di montaggio

Per questo motivo, gli ingegneri dovrebbero utilizzare la pressione del produttore per il tubo specifico piuttosto che stimare la capacità di pressione dal solo polimero.

Ulteriori informazioni sono disponibili in Valutazione della pressione del tubo di raffreddamento liquido: quanto pressione ha bisogno di un tubo di dati AI?.

14. La dimensione del tubo può più che materiale

Un tubo chimicamente compatibile può ancora essere una scelta scarsa se il suo diametro interno è troppo piccolo per il flusso richiesto.

I diametri interni più piccoli aumentano generalmente la velocità di flusso e possono aumentare la perdita di pressione, in grado di influenzare i requisiti della pompa e l'equilibrio idraulico complessivo di un circuito di raffreddamento.

La dimensione del tubo deve quindi essere stabilita dalla portata richiesta, caduta di pressione consentita e dimensioni di connessione.

Vedi Come selezionare la giusta dimensione del tubo di raffreddamento liquido per i data center AI.

15. Quando un tubo fluorescente può essere la scelta giusta

Non c'è una singola condizione che richiede automaticamente un tubo fluoropolimero.

Invece, diventa un candidato più forte quando diversi requisiti di applicazione puntano nella stessa direzione.

16. Quando probabilmente non ne hai bisogno

Se il circuito di raffreddamento utilizza un refrigerante ben compreso e le condizioni operative sono comodamente all'interno delle capacità di un appropriato tubo elastomerico, ci può essere poca ragione per passare a una costruzione del fluoropolimero.

Ad esempio, se l'applicazione non impone particolari requisiti di esposizione chimica, temperatura, pulizia o permeazione, EPDM o silicone possono già fornire le prestazioni necessarie.

L'obiettivo dovrebbe essere un tubo flessibile appropriato, non il tubo più tecnicamente sofisticato disponibile.

17. Non valutare il tubo flessibile in isolamento

Un tubo di raffreddamento liquido fa parte di un assemblaggio più grande.

Il tubo può connettersi a raccordi, valvole, collettori, piastre fredde o accoppiamenti UQD.

Se il materiale del tubo è altamente compatibile, ma la guarnizione di montaggio non è adatta per il refrigerante, l'assemblaggio completo può ancora non soddisfare il requisito di applicazione.

La selezione dei materiali e la progettazione dei collegamenti dovrebbero quindi essere considerati insieme.

18. Condizioni di installazione dovrebbero essere definiti all'inizio

Il routing del tubo deve essere considerato prima che la costruzione finale del tubo sia selezionata.

Gli ingegneri dovrebbero identificare:

• Spazio di installazione disponibile
• Lunghezza del tubo richiesta
• Raggio di curvatura minimo
• Movimento durante l'installazione o manutenzione
• Potenziale contatto con le attrezzature circostanti
• Orientamento del montaggio

Un tubo che esegue bene in condizioni di laboratorio può ancora essere inadatto se non può essere instradato correttamente nell'attrezzatura reale.

19. Un flusso di lavoro pratico di selezione del tubo del fluoropolimero

Questa sequenza aiuta a evitare che la selezione del materiale venga disconnessa dal sistema di raffreddamento effettivo.

20. Quali dati dovrebbero essere inviati a un fornitore di tubo?

Quando si richiede un tubo di raffreddamento liquido fluoropolimero, fornendo i dati di applicazione in anticipo può migliorare significativamente la qualità della raccomandazione.

• Nome e formulazione del refrigerante
• Concentrazione di raffreddamento
• Temperatura di funzionamento normale
• Temperatura massima e minima
• Pressione di esercizio
• Pressione massima
• Portata richiesta
• Diametro interno richiesto
• Lunghezza del tubo
• Raggio di curvatura minimo
• Tipo di montaggio
• Requisiti UQD
• Requisiti di pulizia
• Condizioni di servizio previste

21. Come CJAN approva la selezione del tubo di raffreddamento liquido

Le soluzioni del tubo di raffreddamento liquido di CJAN coprono diversi requisiti materiali e di costruzione per applicazioni di gestione termica.

The Raffreddamento liquido CJAN gamma è destinato a applicazioni in cui i requisiti di materiale, costruzione e connessione del tubo devono essere valutati insieme.

I prodotti del tubo di raffreddamento liquido disponibili includono RICERCA, LCH-SD e LCH-SDS.

Per i progetti che richiedono la costruzione di fluoropolimeri, la configurazione appropriata del materiale e del tubo dovrebbe essere valutata contro le condizioni di raffreddamento, temperatura, pressione, flusso e installazione effettive.

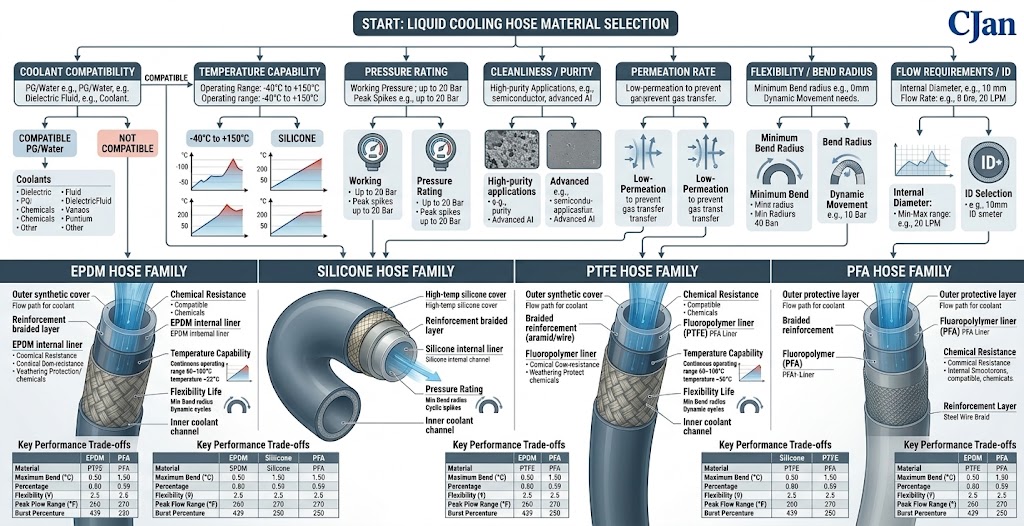

22. Un quadro di decisione semplice

23. Il materiale migliore è l'applicazione dipendente

C'è una tendenza nelle discussioni tecniche alla ricerca di un unico materiale tubolare "migliore".

Il raffreddamento liquido non funziona così.

EPDM, silicone, PTFE e PFA hanno ciascuna caratteristiche diverse: un materiale ideale per un circuito di raffreddamento può essere inutile o impraticabile per un altro.

Il migliore approccio ingegneristico è quello di definire la busta operativa prima e poi selezionare la costruzione del tubo che lo incontra.

Conclusioni

Un tubo fluoropolimero dovrebbe essere considerato quando l'applicazione di raffreddamento reale crea requisiti che giustificano le sue caratteristiche.

La compatibilità chimica, la capacità di temperatura, la pulizia e la permeazione possono essere tutti motivi per indagare la costruzione del fluoropolimero, ma questi fattori devono essere considerati accanto alla pressione, al flusso, al raggio di curva, ai raccordi e alle condizioni di installazione.

Per i data center AI e altre applicazioni di gestione termica esigenti, l'approccio più affidabile è quello di valutare l'assemblaggio completo del tubo piuttosto che scegliere un materiale basato su una singola proprietà.

Quando l'applicazione non richiede prestazioni di fluoropolimero, un tubo EPDM o silicone correttamente selezionato può rimanere la soluzione più pratica.
