GLOBALCome la pressione e la temperatura influiscono sulla affidabilità del tubo di raffreddamento liquido nei data center AI
Un tubo di raffreddamento liquido può sembrare perfettamente normale durante l'installazione e ancora essere esposto a condizioni difficili una volta che un data center AI inizia a funzionare.
Pressione di raffreddamento, temperatura di esercizio, fluttuazioni di pressione e cicli termici ripetuti contribuiscono tutti all'ambiente in cui il tubo deve eseguire.
Per questo motivo, la pressione e la temperatura devono essere valutate insieme quando si specifica un tubo di raffreddamento liquido.
Per il ruolo di base dei tubi nei sistemi di raffreddamento AI, vedere Come funziona il raffreddamento liquido nei data center AI?.
1. Perché pressione e temperatura
Un tubo di raffreddamento liquido esegue diversi lavori contemporaneamente.
- Contiene il refrigerante circolante.
- Resiste alla pressione interna.
- Può ospitare movimento di sistema e routing.
- Funziona all'interno di un intervallo di temperatura specificato.
- Mantiene connessioni affidabili con raccordi e UQD.
Questi requisiti sono interconnessi.
Ad esempio, la temperatura può influenzare il comportamento del materiale, mentre la pressione pone lo stress meccanico sulla struttura del tubo.
2. Pressione di esercizio vs. Pressione massima
Una delle prime distinzioni ingegneri dovrebbero fare è tra la normale pressione di esercizio e la massima pressione di progettazione.
Pressione di esercizio descrive la pressione prevista durante il normale funzionamento del sistema.
Pressione massima rappresenta una condizione più alta che l'assemblaggio potrebbe avere bisogno di resistere secondo le sue specifiche.
La busta di applicazione completa deve essere considerata, comprese le fluttuazioni di temperatura e pressione.
3. La pressione non è sempre costante
I sistemi di raffreddamento possono verificarsi cambiamenti di pressione durante il funzionamento.
La pressione può variare in quanto le pompe cambiano le condizioni operative, le valvole aperte o chiuse, o i carichi di raffreddamento cambiano.
Queste oscillazioni sono diverse da un unico valore di pressione statica.
Quando è previsto un ciclo di pressione, l'assemblaggio del tubo deve essere valutato per il modello di funzionamento effettivo.
4. Pulsazione della pressione e ciclismo
I cambiamenti di pressione ripetuti possono porre lo stress ciclico sulle aree di rinforzo e connessione del tubo.
Il significato dipende dall'ampiezza e dalla frequenza dei cambiamenti di pressione, dalla costruzione del tubo e dalla temperatura di esercizio.
Per i sistemi con frequenti fluttuazioni di pressione, il test di qualificazione dovrebbe riflettere l'applicazione reale dove pratico.
5. Affetti della temperatura Materiale del tubo
La temperatura influenza il comportamento fisico dei materiali polimerici ed elastomeri.
Come cambiamenti di temperatura, anche caratteristiche come flessibilità, rigidità e resistenza meccanica possono cambiare.
Ciò non significa che un tubo diventa automaticamente inadatto a una temperatura più alta, il che significa che il tubo deve essere selezionato e valutato per l'intervallo di temperatura previsto.
6. Temperatura massima non è la stessa della temperatura continua
Una temperatura massima pubblicata e una temperatura di funzionamento continua non devono essere interpretate come la stessa condizione di ingegneria.
Un tubo può tollerare un'escursione a temperatura di breve durata che non sarebbe appropriato come la sua normale condizione di funzionamento continuo.
Quando si specifica un tubo di raffreddamento, gli ingegneri devono identificare:
- Temperatura di funzionamento normale
- Temperatura massima continua
- Escursioni termiche a breve termine
- Campo da ciclismo a temperatura

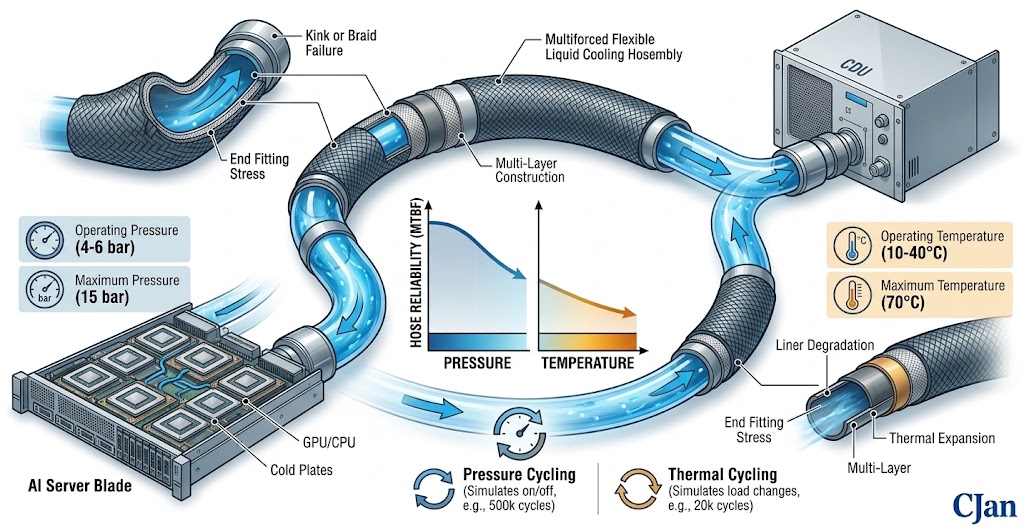

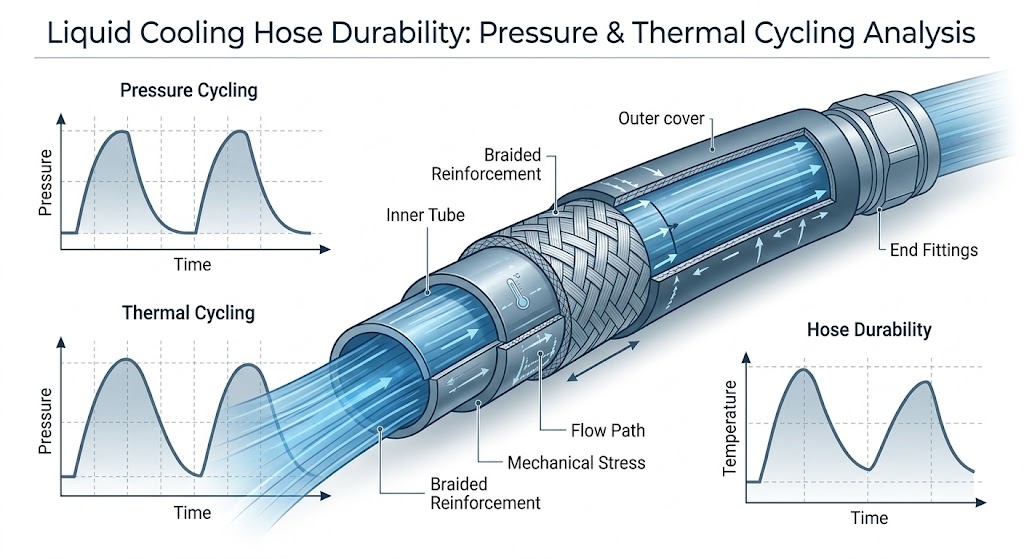

7. Il ciclismo termico può più che una singola temperatura
I sistemi di raffreddamento del data center dell'IA possono sperimentare cambiamenti nel carico termico.
Poiché la temperatura di raffreddamento cambia, il tubo e altri componenti possono espandersi ripetutamente e contrarsi.
Il ciclismo termico ripetuto crea un ambiente meccanico diverso dal funzionamento a temperatura costante.
Per applicazioni con cicli termici significativi, l'assemblaggio completo del tubo deve essere considerato durante la qualificazione.
8. Pressione e temperatura dovrebbero essere valutati insieme
La pressione e la temperatura non devono essere sempre trattate come specifiche indipendenti.
Un tubo può avere diverse caratteristiche di prestazione in diverse combinazioni di pressione e temperatura.
Pertanto, una specifica applicazione utile sembra più simile a questo:
| Parametro | Esempio di richiesta |
|---|---|
| Pressione di esercizio | Definire la condizione del sistema reale |
| Pressione massima | Definire il limite di progettazione |
| Temperatura di funzionamento | Definire la gamma normale |
| Temperatura massima | Definire la condizione superiore prevista |
| Pressione ciclismo | Definire se applicabile |
| Ciclismo termale | Definire se applicabile |
9. Perché Hose Construction Matters
Un tubo di raffreddamento liquido è in genere un componente multistrato piuttosto che un semplice pezzo di tubo polimerico.
Lo strato interno fornisce la superficie di contatto fluido, il rinforzo contribuisce alla resistenza meccanica, e lo strato esterno fornisce protezione ambientale.
La costruzione deve essere abbinata alle esigenze di pressione, temperatura e meccanica dell'applicazione.
10. Rinforzo aiuta a gestire la pressione interna
Il rinforzo è una parte importante di molte costruzioni flessibili per tubi flessibili a pressione.
Aiuta il tubo a mantenere la sua forma e resistere alla pressione interna.
Tuttavia, il rinforzo non dovrebbe essere considerato in isolamento.
Il tubo interno, il rinforzo, lo strato esterno e le connessioni finali lavorano insieme come un assemblaggio.
11. Le connessioni possono essere il punto debole
Il tubo stesso è solo una parte del percorso fluido.
Il collegamento tra tubo e raccordo o UQD ha anche bisogno di resistere alle condizioni di pressione e temperatura specificate.
I potenziali componenti di connessione includono:
- Fine del tubo
- Fissaggio
- Pinza o morsetto
- Sigillo
- UQD
Una valutazione di pressione per il tubo da solo non definisce automaticamente la valutazione dell'assemblaggio completo.
12. La caduta della pressione è diversa dalla valutazione della pressione
La pressione e la pressione sono spesso confusi durante la selezione del tubo.
Valutazione della pressione riguarda la pressione che l'assemblaggio del tubo è progettato per resistere.
Goccia di pressione descrive la perdita di pressione causata dalla resistenza del fluido mentre il refrigerante si muove attraverso il sistema.
Sono diversi parametri di ingegneria.
Per i calcoli a goccia di pressione, vedere Goccia di pressione del tubo di raffreddamento liquido: Come Calcolarlo e controllarlo nei data center AI.
13. Diametro tubo ancora Matters
Il diametro interno del tubo influisce sulla velocità del refrigerante e sulla resistenza idraulica.
Un diametro interno più piccolo può aumentare la perdita di pressione ad una data portata.
Ciò significa che il dimensionamento del tubo e le considerazioni di pressione devono essere valutate insieme.
Per un approccio di dimensionamento dettagliato, vedere Come selezionare la giusta dimensione del tubo di raffreddamento liquido per i data center AI.
14. La temperatura influisce anche sulle proprietà del refrigerante
La temperatura non influisce solo sul materiale del tubo.
Può anche influenzare le proprietà di refrigerante come la viscosità.
Le variazioni della viscosità del refrigerante possono influenzare il comportamento idraulico del circuito di raffreddamento.
Questo è un motivo per cui la valutazione della pressione-drop dovrebbe utilizzare temperature operative realistiche, se possibile.
15. Compatibilità refrigerante e temperatura
La compatibilità dei materiali deve essere considerata anche attraverso l'intervallo di temperatura previsto.
Una valutazione materiale effettuata a temperatura ambiente non può rappresentare la condizione di servizio completa.
Il refrigerante, la temperatura e la durata dell'esposizione devono quindi essere inclusi nella selezione dei materiali.
Per ulteriori informazioni, vedere Come la compatibilità del liquido influisce sulla selezione dei tubi di raffreddamento per i data center AI.
16. Temperatura, pressione e vita di servizio
La durata del tubo dipende dalle condizioni sperimentate durante il funzionamento.
L'esposizione continua alla pressione e alla temperatura, unita al movimento meccanico e al ciclismo, può porre richieste sul tubo nel tempo.
Questo è il motivo per cui un tubo deve essere valutato secondo la sua busta di servizio reale piuttosto che un unico valore massimo.
17. Evitare di operare Troppo vicino al limite
I sistemi di ingegneria generalmente beneficiano di un ragionevole margine di progettazione.
Se la condizione di funzionamento normale è molto vicino al limite specificato del tubo, ci può essere meno margine per cambiamenti operativi inaspettati, punte di pressione o escursioni di temperatura.
18. Routing meccanico influenze anche Affidabilità
Pressione e temperatura non sono gli unici fattori che influiscono sulla vita del tubo.
Un tubo può anche sperimentare flessione, torsione, vibrazione o contatto esterno.
Il routing non corretto può creare ulteriore stress meccanico anche quando la pressione e la temperatura sono all'interno delle specifiche.
Il tubo deve essere installato in base al raggio di curva e alla geometria del collegamento.
19. Evitare i banchi affilati vicino alle connessioni
Le estremità del tubo e le aree di connessione meritano particolare attenzione durante l'installazione.
L'eccessiva flessione vicino ad un raccordo può porre ulteriore stress sul montaggio.
Il buon routing dovrebbe fornire una transizione liscia dal tubo alla connessione senza forzare il tubo in una curva inadattabile.
20. Vibrazione e attrezzature Movimento
I tubi flessibili sono spesso utilizzati in parte perché possono ospitare il movimento tra i componenti collegati.
Tuttavia, il movimento ripetuto può diventare un carico meccanico se il tubo è instradato erroneamente o tratteggiato.
In un ambiente server AI, il tubo potrebbe essere necessario per ospitare l'accesso alla manutenzione, la rimozione dei componenti o il movimento a livello rack.
Il routing dovrebbe quindi fornire una sufficiente flessibilità senza creare una eccessiva flessione ciclica.
21. Perché i data center AI richiedono prestazioni costanti del tubo
L'infrastruttura AI è sempre più progettata intorno alle apparecchiature di calcolo ad alta densità e alle architetture di raffreddamento a liquido.
I componenti di raffreddamento sono integrati in un sistema compatto in cui i tubi possono collegare piastre fredde, collettori, UQD e CDU all'interno di uno spazio di installazione limitato.
In queste condizioni, un tubo deve bilanciare:
- Capacità di pressione
- Capacità di temperatura
- Performance idraulica
- Flessibilità
- Compatibilità dei materiali
- Affidabilità di connessione
22. Qualifica della pressione e della temperatura
Se un'applicazione richiede test di qualificazione, le condizioni di prova devono riflettere l'ambiente operativo previsto.
A seconda dell'applicazione, la valutazione può includere:
- Test di pressione
- Prova di perdite
- Esposizione della temperatura
- Pressione ciclismo
- Ciclismo termico
- Test di flusso
- Ispezione visiva
Il programma di qualificazione esatto dovrebbe essere stabilito in base ai requisiti del sistema e agli standard applicabili.
23. Cosa monitorare durante la prova
Un programma di test utile non dovrebbe concentrarsi solo sul fatto che il tubo fallisca immediatamente.
Gli ingegneri possono anche monitorare i cambiamenti in:
- Dimensioni
- Aspetto
- Tensione debole
- Prestazioni di pressione
- Prestazioni di flusso
- integrità della connessione
Queste osservazioni possono fornire ulteriori informazioni sull'idoneità a lungo termine.
24. Opzioni del tubo di raffreddamento liquido CJAN
CJAN fornisce diverse configurazioni del tubo di raffreddamento liquido che possono essere valutate per il data center AI e altre applicazioni di gestione termica.
La corrente Tubo di raffreddamento liquido CJAN LCH è disponibile come parte della gamma di tubi di raffreddamento liquido dell'azienda.
Altre configurazioni includono LCH-SD e LCH-SDS.
La selezione finale del prodotto dovrebbe essere basata su reali esigenze di pressione, temperatura, refrigerante, flusso, dimensioni e connessione.

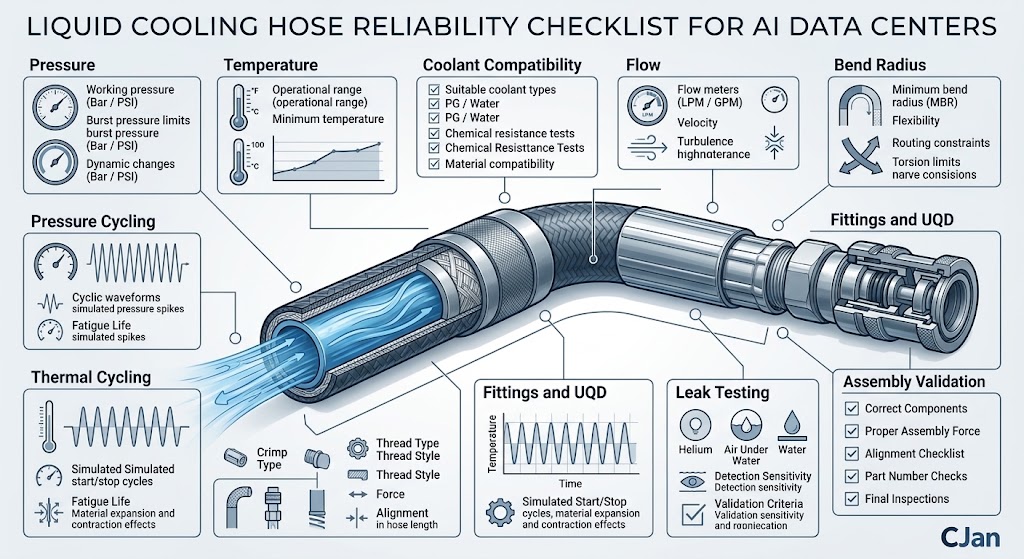

25. Elenco di controllo dell'affidabilità pratica
| Articolo | Controllo dell'ingegneria |
|---|---|
| Pressione di esercizio | Definito |
| Pressione massima | Definito |
| Temperatura di esercizio | Definito |
| Temperatura massima | Definito |
| Pressione ciclismo | Valutata se applicabile |
| Ciclismo termico | Valutata se applicabile |
| Compatibilità refrigerante | Confermato |
| ID tubo | Controllato per il flusso richiesto |
| Raggio del banco | Confermato |
| Raccordi e UQD | Valutata come assemblaggio |
| Validazione | Definito secondo l'applicazione |
Conclusioni
L'affidabilità del tubo di raffreddamento liquido in un data center AI dipende da più di una singola pressione o specifica della temperatura.
Il tubo deve operare all'interno della combinazione effettiva di pressione, temperatura, refrigerante, flusso e condizioni meccaniche previste durante il servizio.
Le fluttuazioni di pressione e il ciclismo termico meritano particolare attenzione quando il sistema si prevede di operare continuamente o di sperimentare carichi di lavoro mutevoli.
Il tubo, i raccordi, le guarnizioni e gli UQD devono anche essere valutati come un assemblaggio completo di gestione dei fluidi.
Le configurazioni LCH, LCH-SD e LCH-SDS di CJAN offrono opzioni per le applicazioni di raffreddamento a liquido in cui devono essere considerati insieme i requisiti di pressione, temperatura, flessibilità e connessione.
Per i progetti del data center AI, il punto di partenza più efficace è quello di definire la busta operativa completa prima di selezionare la configurazione del tubo finale.
Per ulteriori informazioni, visitare il sito Soluzioni di raffreddamento liquido CJAN pagina o revisione Tubo di raffreddamento liquido CJAN LCH.
