GLOBALCome prevenire la leakage del tubo di raffreddamento liquido nei sistemi di data center AI
In un data center AI raffreddato a liquido, una perdita di tubo è più di un problema di manutenzione.
I collegamenti di raffreddamento possono essere situati vicino a server, piastre fredde, collettori, CDU e altre apparecchiature sensibili. Una piccola perdita può quindi creare un problema operativo se non viene rilevato e affrontato rapidamente.
La prevenzione delle perdite inizia ben prima dell'installazione del tubo. La selezione dei materiali, la costruzione del tubo, la progettazione della connessione, il routing, l'installazione e la validazione hanno tutti un ruolo da svolgere.
Per una discussione più ampia di affidabilità del tubo, vedere Come la pressione e la temperatura influiscono sulla affidabilità del tubo di raffreddamento liquido nei data center AI.
1. Perché Leakage è una seria preoccupazione nei data center AI
Il raffreddamento liquido porta il refrigerante direttamente ai componenti generanti dal calore, creando un percorso termico più diretto rispetto al raffreddamento tradizionale dell'aria, ma introduce anche connessioni fluide nell'ambiente server.
A seconda dell'architettura di raffreddamento, i tubi flessibili possono collegare piastre a freddo, collettori, unità di distribuzione e componenti di collegamento rapido.
La prevenzione delle perdite è quindi parte dell'affidabilità complessiva del sistema di raffreddamento.

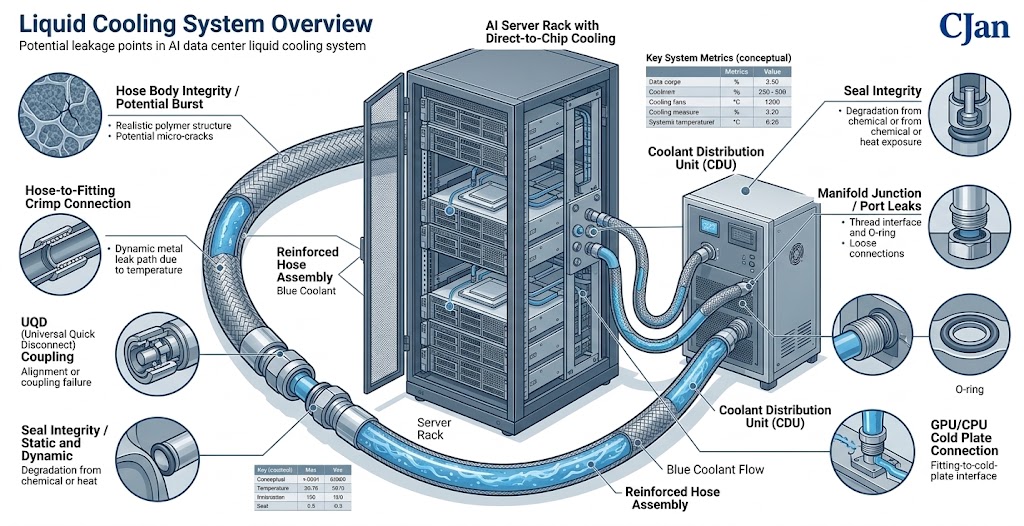

2. Dove può un sistema di raffreddamento liquido Leak?
Una perdita non proviene necessariamente dal tubo del tubo stesso.
Le potenziali posizioni di perdita includono:
- Corpo del tubo
- Collegamento tubo-fitting
- Collegamento di montaggio
- Sigillo o O-ring
- Connessione UQD
- Interfaccia di manipolazione
- Attacco piatto freddo
3. Iniziare con il materiale corretto del tubo
La selezione dei materiali è il primo passo nella prevenzione dei problemi del tubo a lungo termine.
Lo strato interno del tubo deve essere appropriato per il refrigerante utilizzato e l'intervallo di temperatura previsto.
La compatibilità dei materiali non deve essere determinata solo dalla resistenza alla temperatura.
Come discusso in Come la compatibilità del liquido influisce sulla selezione dei tubi di raffreddamento per i data center AI, la formulazione e le condizioni di esposizione del refrigerante reale devono essere considerate.
4. Confermare la pressione di esercizio
Ogni tubo di raffreddamento liquido deve essere selezionato in base alle reali esigenze di pressione dell'applicazione.
La pressione di esercizio normale, la massima pressione e le possibili fluttuazioni di pressione devono essere considerate tutte.
Il ciclismo a pressione ripetuta può porre ulteriore stress sul tubo e sulle connessioni.
5. Temperatura anche Matters
La temperatura colpisce sia i materiali del tubo che il refrigerante stesso.
Il tubo deve essere appropriato per la temperatura di funzionamento normale così come la condizione massima prevista.
Il ciclismo termico dovrebbe anche essere considerato dove il sistema di raffreddamento sperimenta ripetuti cambiamenti di temperatura.
La pressione e la temperatura dovrebbero essere valutati insieme piuttosto che come specifiche isolate.
6. Utilizzare la costruzione corretta del tubo
Un tubo di raffreddamento liquido può contenere diversi strati funzionali.
Lo strato interno gestisce il contatto refrigerante, mentre il rinforzo aiuta a fornire resistenza meccanica e lo strato esterno fornisce protezione ambientale.
La costruzione dovrebbe corrispondere alle esigenze di pressione, temperatura e meccanica del sistema previsto.
7. Selezionare il diametro corretto del tubo
Il diametro del tubo viene normalmente selezionato in base al flusso richiesto e alle prestazioni idrauliche.
Un diametro del tubo inadatto può aumentare la perdita di pressione e può influenzare il funzionamento del sistema.
Per una discussione dettagliata del dimensionamento, vedere Come selezionare la giusta dimensione del tubo di raffreddamento liquido per i data center AI.
8. Attenzione alla connessione di montaggio
La connessione tra il tubo flessibile e il raccordo è una delle aree più importanti del montaggio.
Il metodo di connessione dovrebbe essere appropriato per la costruzione del tubo, la progettazione di montaggio e le esigenze di applicazione.
Un tubo con una capacità di pressione adeguata può ancora sperimentare perdite se la connessione è impropriamente assemblata.
9. connessioni UQD bisogno di installazione attenta
Gli UQD offrono un modo pratico per scollegare i componenti di raffreddamento durante la manutenzione.
Tuttavia, ogni connessione disconnesibile introduce un'interfaccia che deve essere correttamente installata e mantenuta.
L'UQD dovrebbe essere compatibile con l'assemblaggio del tubo e il refrigerante, e la connessione deve essere fatta secondo le istruzioni del produttore applicabile.

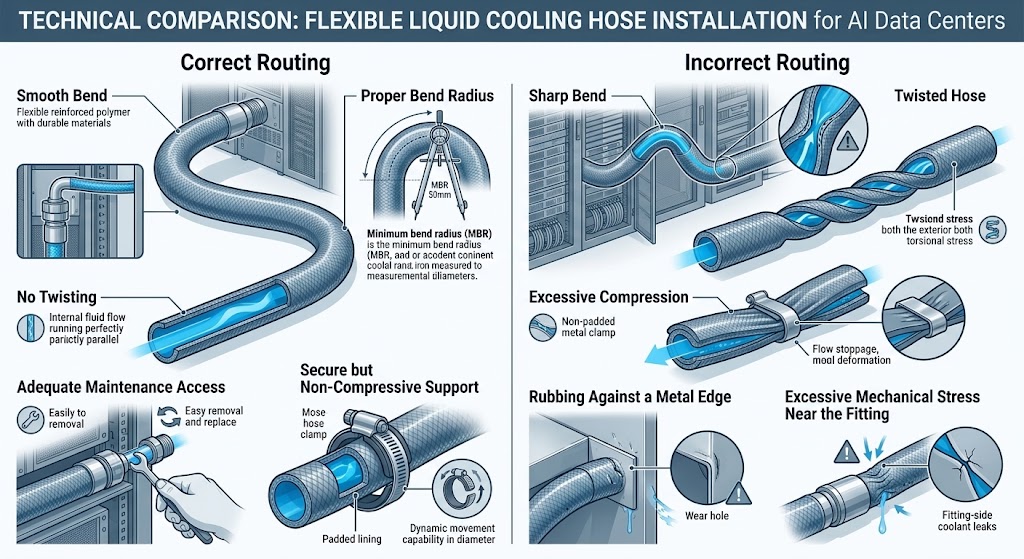

10. Non forzare un tubo in posizione
La geometria dell'installazione può avere un effetto diretto sull'affidabilità del tubo.
Un tubo non deve essere piegato o forzato in una curva eccessivamente stretta semplicemente per raggiungere una connessione.
Il routing forzato può creare stress meccanico non necessario al corpo del tubo o all'area di connessione.
11. Rispetta il necessario Bend Radius
I tubi flessibili sono progettati per piegare, ma ogni costruzione ha limiti.
La flessione eccessiva può deformare il tubo e aumentare lo stress all'interno dell'assemblaggio.
Durante l'installazione, il tubo deve mantenere un raggio di curva appropriato e non deve essere piegato bruscamente.
12. Evitare di girare il tubo
Bending e twisting non sono lo stesso movimento.
Un tubo a volte può essere percorso attraverso una curva pur rimanendo in un orientamento neutro.
Se possibile, l'installazione dovrebbe consentire al tubo di seguire un percorso naturale senza carico torsionale.
13. Prevenire danni esterni
I tubi possono anche essere danneggiati dall'ambiente di installazione circostante.
Le fonti potenziali includono:
- Bordi metallici affilati
- Rubinetto ripetuto
- Clamping in luoghi inadatti
- Vibrazione eccessiva
- Contatto con superfici calde
- Improper routing intorno ai componenti mobili
Lo strato protettivo esterno non deve essere trattato come un sostituto per un corretto routing e protezione.
14. Evitare la vibrazione eccessiva
Le apparecchiature di raffreddamento possono generare vibrazioni meccaniche attraverso pompe, ventilatori, valvole e altri componenti.
I tubi flessibili possono aiutare a isolare il movimento, ma devono ancora essere percorsi in modo appropriato.
Se la vibrazione è significativa, l'assemblaggio del tubo deve essere valutato per le condizioni meccaniche previste.
15. Movimento del tubo di controllo
Un tubo che si muove liberamente può strofinare contro i componenti vicini o piegare ripetutamente nella stessa posizione.
Supporti adatti o funzioni di routing possono aiutare a mantenere la geometria del tubo prevista.
Tuttavia, i supporti non devono comprimere o deformare il tubo inutilmente.
16. Controllare la connessione prima dell'avvio del sistema
L'ispezione visiva dovrebbe essere eseguita prima di introdurre il refrigerante nel sistema.
Controlla che:
- Le connessioni sono completamente impegnate.
- I tubi sono indirizzati correttamente.
- Non sono presenti curve affilate.
- Nessun danno visibile esiste.
- Gli UQD sono collegati correttamente.
- I montaggi sono installati correttamente.
17. Test di pressione prima dell'operazione
Se richiesto dalla progettazione del sistema, i test di pressione possono aiutare a identificare i problemi prima che il sistema di raffreddamento sia posto in servizio normale.
La pressione e la procedura di prova devono seguire le specifiche del tubo, del montaggio e del sistema applicabili.
18. Leak Testing è diverso dall'ispezione visiva
Un'ispezione visiva può identificare evidenti problemi di installazione, ma non può rilevare ogni possibile percorso di perdita.
A seconda dei requisiti del sistema, possono essere appropriati ulteriori metodi di test delle perdite.
Il metodo di prova deve essere selezionato in base all'architettura di raffreddamento e alle prestazioni di perdita richieste.
19. Non ignorare piccoli segni di leakage
Una piccola quantità di umidità, residui o un cambiamento inaspettato nel livello di refrigerante non deve essere automaticamente respinto.
Qualsiasi indicazione di perdita dovrebbe essere indagata per determinare la sua fonte.
La causa può essere un problema di connessione, problema di tenuta, danni al tubo o un altro componente nel ciclo di raffreddamento.
20. Ispezionare l'assemblaggio completo, non solo il tubo
Un tubo può rimanere visivamente intatto mentre una connessione sviluppa un problema.
Per questo motivo, l'ispezione dovrebbe coprire il percorso completo del fluido.
| Componenti | Ispezione Focus |
|---|---|
| Tubo | Danni, deformazione, usura |
| Fissaggio | integrità della connessione |
| Sigillo | Condizione e compatibilità |
| UQD | Impedimento e sigillatura |
| Manipolare | Condizioni di interfaccia |
| Piatto freddo | integrità della connessione |
21. L'accesso alla manutenzione dovrebbe essere considerato durante il disegno
I componenti di raffreddamento liquido possono essere disconnessi durante la manutenzione o la sostituzione del server.
Il routing del tubo dovrebbe fornire abbastanza accesso per i tecnici di ispezionare e servire la connessione senza mettere lo stress inutile sul tubo.
Un tubo che è difficile da accedere può essere più probabile che sia gestito in modo errato durante la manutenzione.
22. Evitare ripetute riutilizzo componenti senza valutazione
Alcuni gruppi di raffreddamento liquidi sono progettati per la connessione ripetuta e la disconnessione, mentre altri sono destinati ad un diverso modello di servizio.
I requisiti di riutilizzo dovrebbero quindi essere definiti durante la progettazione del sistema.
Le specifiche del collegamento-ciclo dei produttori di UQD e i requisiti di assemblaggio del tubo devono essere seguiti quando applicabile.
23. La pulizia può influenzare l'affidabilità della connessione
I sistemi di raffreddamento liquido possono avere specifiche esigenze di pulizia.
La contaminazione intorno a raccordi, guarnizioni o interfacce di disconnessione può interferire con una corretta sigillatura o introdurre materiale indesiderato nel ciclo di raffreddamento.
Le procedure di assemblaggio e manutenzione devono quindi soddisfare i requisiti di pulizia adeguati al sistema di raffreddamento.
24. Monitorare la pressione e la temperatura durante l'operazione
Il monitoraggio delle condizioni operative può aiutare a identificare le modifiche prima di diventare problemi più grandi.
I parametri di sistema utili possono includere:
- Pressione di raffreddamento
- Temperatura di raffreddamento
- Tasso di flusso
- Livello di raffreddamento
- Segnali di rilevamento perdite
L'esatta strategia di monitoraggio dipende dall'architettura del sistema di raffreddamento.

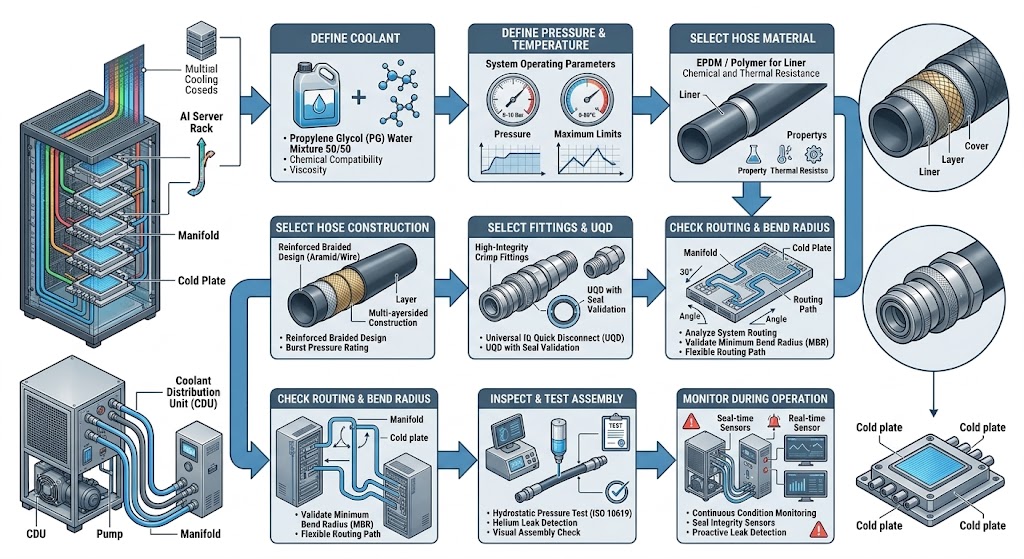

25. Un flusso di lavoro pratico di Leak-Prevention
Questo approccio muove la prevenzione delle perdite da un compito di manutenzione reattiva a un processo di ingegneria.
26. Cinque cause comuni della leakage del tubo di raffreddamento liquido
1. Selezione dei materiali non corretta
Il materiale del tubo non può essere adatto per il refrigerante effettivo o la gamma di temperatura.
2. Montaggio di connessione povero
Una connessione UQD o tubo flessibile installato in modo improprio può creare un percorso di perdita.
3. Eccessiva Bending o Twisting
Il routing non corretto può creare stress meccanico non necessario.
4. Danni esterni
La presa, i bordi taglienti o le vibrazioni eccessive possono danneggiare il tubo nel tempo.
5. Validazione insufficiente
I problemi di installazione o montaggio possono rimanere scoperti se il sistema non è adeguatamente ispezionato o testato prima dell'operazione.
27. Come l'affidabilità del tubo e la prevenzione del leak lavorano insieme
La prevenzione delle perdite non deve essere trattata come argomento separato dall'affidabilità del tubo.
Pressione, temperatura, compatibilità refrigerante e routing meccanico influenzano tutte le prestazioni a lungo termine.
L'articolo precedente in questa serie, Come la pressione e la temperatura influiscono sulla affidabilità del tubo di raffreddamento liquido nei data center AI, copre queste condizioni operative in modo più dettagliato.
28. Opzioni del tubo di raffreddamento liquido CJAN
CJAN fornisce configurazioni del tubo di raffreddamento liquido che possono essere valutate in base ai requisiti di refrigerante, pressione, temperatura, flusso, flessibilità e connessione.
La corrente Tubo di raffreddamento liquido CJAN LCH fa parte della gamma di prodotti di raffreddamento liquido.
Altre configurazioni includono LCH-SD e LCH-SDS.
Per le applicazioni del data center AI, la configurazione appropriata dovrebbe essere selezionata in base ai requisiti attuali di raffreddamento, pressione, temperatura, portata, spazio di installazione e connessione.
29. Una semplice lista di controllo pre distribuzione
| Check | Stato |
|---|---|
| Compatibilità refrigerante confermata | Obbligo |
| Requisiti di pressione confermati | Obbligo |
| Requisiti di temperatura confermati | Obbligo |
| Dimensioni tubo omologato | Obbligo |
| Impostazioni selezionate | Obbligo |
| Compatibilità UQD confermata | Se applicabile |
| Controllo del raggio Bend | Obbligo |
| Controllo di routine | Obbligo |
| Montaggio ispezionato | Obbligo |
| Leak / test di pressione completati | Secondo i requisiti di sistema |
Conclusioni
Prevenire perdite di tubo di raffreddamento liquido in un data center AI inizia con una corretta ingegneria piuttosto che aspettare che si verifichi una perdita.
Il materiale di raffreddamento, pressione, temperatura e tubo deve essere definito prima. La costruzione del tubo, il diametro, i raccordi, gli UQD e il routing devono quindi essere selezionati intorno ai requisiti di sistema reali.
Le curve affilate, la torsione, l'eccessiva vibrazione, l'abrasione esterna e le connessioni scarsamente assemblate possono minare un tubo altrimenti adatto.
Prima dell'implementazione, l'ispezione e il test appropriati possono fornire un ulteriore livello di fiducia.
Le configurazioni LCH, LCH-SD e LCH-SDS di CJAN possono essere valutate per applicazioni di raffreddamento a liquido secondo specifiche esigenze di funzionamento e connessione.
Per ulteriori informazioni, visitare il sito Soluzioni di raffreddamento liquido CJAN pagina o revisione Tubo di raffreddamento liquido CJAN LCH.
