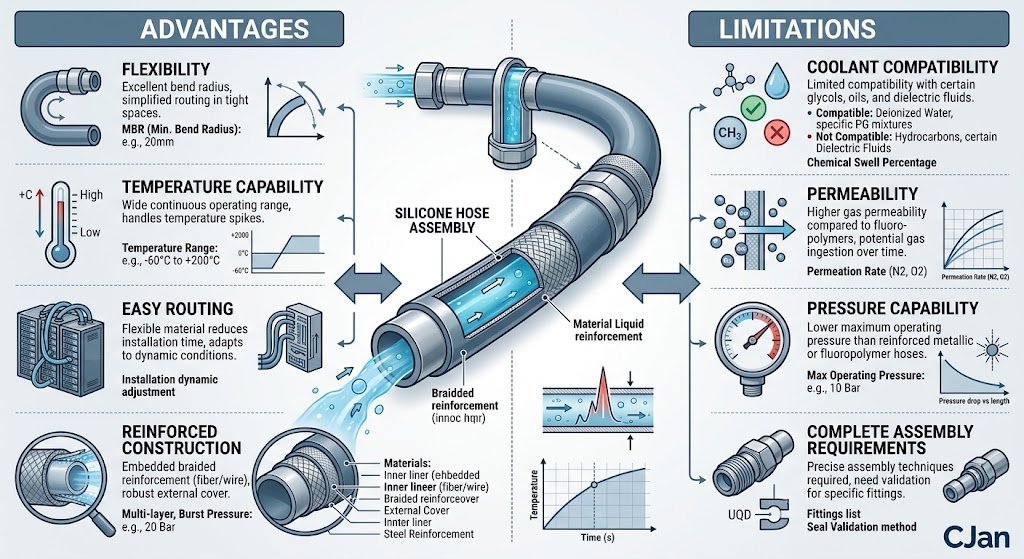

GLOBALTubo di raffreddamento liquido del silicone: vantaggi e limitazioni chiave
Il tubo in silicone è ampiamente utilizzato in applicazioni in cui la flessibilità, la capacità di temperatura e la manipolazione dei fluidi puliti sono importanti, che rendono anche il silicone un materiale pratico da considerare per alcuni sistemi di raffreddamento liquido.
Ma il silicone non è automaticamente la scelta giusta per ogni circuito di raffreddamento.
La formulazione del refrigerante, la temperatura di esercizio, la pressione, la portata, i requisiti di permeazione e la costruzione del tubo influenzano tutti se un tubo di raffreddamento liquido in silicone è appropriato.
Questo articolo esamina dove i tubi di raffreddamento liquido in silicone possono essere utili, quali limitazioni gli ingegneri dovrebbero considerare e come il silicone si confronta con altri materiali del tubo.
1. Perché il silicone è considerato per il raffreddamento liquido
I sistemi di raffreddamento a liquido richiedono spesso un tubo che può essere percorso attraverso uno spazio di installazione limitato senza creare stress meccanico eccessivo.
Il silicone è naturalmente flessibile e può ospitare molti requisiti di routing più facilmente di alcuni materiali rigidi o meno flessibili.
Può anche fornire un'utile capacità di temperatura ed è disponibile in diverse costruzioni del tubo, compresi i disegni rinforzati.
Per questi motivi, il silicone può essere considerato per applicazioni come:
- AI server raffreddamento liquido
- Gestione termica del centro dati
- Raffreddamento di attrezzature industriali
- Attrezzature per la gestione termica
- Altri sistemi fluidi a ciclo chiuso
2. Il materiale di costruzione più del nome materiale
Un tubo di raffreddamento liquido in silicone non è semplicemente un pezzo di tubo in silicone.
Un tubo finito può contenere più strati progettati per fornire diverse funzioni.
Lo strato interno fornisce la superficie di contatto fluido, mentre il rinforzo può migliorare la capacità di pressione e la stabilità dimensionale.
Di conseguenza, due tubi in silicone con dimensioni simili possono avere caratteristiche di prestazioni significativamente diverse.
3. Vantaggio: flessibilità
La flessibilità è una delle caratteristiche più utili del tubo in silicone per il raffreddamento a liquido.
I componenti di raffreddamento sono raramente disposti in una linea perfettamente retta. I tubi possono avere bisogno di tracciare intorno all'hardware del server, collettori, piastre fredde, cavi e componenti strutturali.
Un tubo flessibile può rendere l'installazione più facile e può ridurre la necessità di sezioni di tubazioni rigide in alcuni disegni.
Tuttavia, la flessibilità non deve essere confusa con capacità di piegatura illimitata.
Il raggio minimo di curvatura del produttore dovrebbe essere sempre rispettato.
4. Vantaggio: Capacità di temperatura
I materiali in silicone possono operare attraverso una gamma di temperature relativamente ampia rispetto a molti materiali in gomma convenzionali.
Questo può essere utile quando un sistema di raffreddamento sperimenta temperature elevate o cicli termici ripetuti.
Tuttavia, gli ingegneri dovrebbero distinguere tra la capacità di temperatura del silicone come materiale e la temperatura ammissibile di un assemblaggio del tubo finito.
Rinforzo, raccordi, guarnizioni e la costruzione del tubo possono influenzare il limite di funzionamento finale.
5. vantaggio: adatto per il tubo complesso Routing
I moderni sistemi di raffreddamento a liquido possono contenere molti punti di connessione.
In un rack server ad alta densità, lo spazio disponibile intorno ai componenti di raffreddamento può essere limitato. Un tubo che può essere percorso in modo pulito senza deformazione affilata può semplificare l'installazione.
Il silicone può essere attraente in queste situazioni a causa della sua flessibilità intrinseca.
L'obiettivo del design dovrebbe tuttavia essere il routing controllato, non semplicemente selezionando il tubo più morbido disponibile.
6. Vantaggio: Disponibilità nelle costruzioni rinforzate
I tubi in silicone possono essere fabbricati con rinforzo per migliorare le prestazioni meccaniche.
A seconda della costruzione, il rinforzo può aiutare il tubo a resistere alla pressione interna e mantenere la sua stabilità dimensionale durante il funzionamento.
I possibili approcci di rinforzo includono il tessile o altre strutture di rinforzo ingegnerizzate.
La reale capacità di pressione deve sempre essere presa dalla specifica del tubo finito.
7. Limitazione: Compatibilità refrigerante deve essere controllata
Il silicone non deve essere selezionato semplicemente perché è stato utilizzato con successo in un'altra applicazione di raffreddamento.
Diverse formulazioni refrigeranti possono comportarsi in modo diverso quando esposto ai materiali del tubo per lunghi periodi.
Gli ingegneri dovrebbero considerare:
- Composizione refrigerante
- Additivi
- Concentrazione
- Temperatura di esercizio
- Durata dell'esposizione
- Vita utile prevista
La compatibilità dovrebbe essere valutata contro il fluido reale piuttosto che affidarsi solo a una descrizione generica del materiale.
Vedi Come la compatibilità del liquido influisce sulla selezione dei tubi di raffreddamento per i data center AI per una discussione più dettagliata.
8. Limitazione: Permeabilità può essere importante
La permeabilità è un altro fattore che merita attenzione nel raffreddamento a liquido a ciclo chiuso.
Un sistema di raffreddamento può avere bisogno di mantenere la composizione del refrigerante durante un lungo periodo di servizio. A seconda della progettazione del fluido e del sistema, l'interazione tra il materiale del liquido e del tubo può diventare una considerazione ingegneristica.
Il silicone può avere una maggiore permeabilità del gas e del vapore rispetto ad alcuni materiali fluoropolimeri.
Questo non rende il silicone inadatto per il raffreddamento a liquido, ma significa che la permeabilità deve essere valutata quando la ritenzione di liquidi o l'interazione ambientale è importante.
Per applicazioni complesse, gli ingegneri dovrebbero confrontare i dati dalla costruzione del tubo reale piuttosto che affidarsi esclusivamente alle proprietà materiali generali.
9. Limitazione: Capacità di pressione dipende dalla costruzione del tubo
Il silicone stesso non deve essere trattato come una valutazione di pressione.
La capacità di pressione di un tubo in silicone finito dipende da:
- Diametro interno
- Spessore della parete
- Rinforzo
- Temperatura di esercizio
- Costruzione del tubo
- Raccordi
Per le applicazioni di raffreddamento a liquido, gli ingegneri dovrebbero quindi utilizzare la pressione nominale del tubo specifico piuttosto che assumere che tutti i tubi in silicone hanno la stessa capacità di pressione.
10. Limitazione: La morbidezza non è la stessa di affidabilità
Un tubo molto flessibile può essere conveniente da installare, ma la flessibilità eccessiva può creare le proprie preoccupazioni ingegneristiche.
Se un tubo non è supportato, può sag o muoversi durante l'installazione e la manutenzione.
Il movimento ripetuto può anche posizionare carichi aggiuntivi sui raccordi.
Il buon design del tubo quindi bilancia la flessibilità con un adeguato controllo di rinforzo, supporto e routing.
11. Silicone vs. EPDM per raffreddamento liquido
Silicone e EPDM sono entrambe importanti opzioni di elastomero per applicazioni di raffreddamento a liquido, ma le loro proprietà differiscono.
| Fattore | Silicone | EPDM |
|---|---|---|
| Flessibilità | Generalmente molto buono | Bene, dipende dalla costruzione |
| Capacità di temperatura | Broad, dipendente dall'applicazione | Broad, dipendente dall'applicazione |
| Compatibilità refrigerante | Deve essere verificato | Deve essere verificato |
| Permeabilità | Può essere una considerazione | Dipendenti dall'applicazione |
| Capacità di pressione | Dipendenti dalla costruzione | Dipendenti dalla costruzione |
| Driver di selezione tipica | Requisiti di flessibilità e temperatura | Compatibilità refrigerante e requisiti generali di sistema |
Né il materiale è universalmente migliore. La scelta corretta dipende dalle condizioni di raffreddamento effettive.
Vedi EPDM Liquid Cooling Hose vs. Silicone Hose: Quale è meglio per i data center AI?.
12. Silicone vs. PTFE e PFA
I fluoropolimeri come PTFE e PFA sono spesso considerati quando la resistenza chimica, le proprietà di contatto fluido o altri requisiti esigenti sono importanti.
Il silicone, d'altra parte, può essere attraente quando la flessibilità e la capacità di temperatura sono le priorità principali.
La decisione dovrebbe quindi iniziare con i requisiti di applicazione piuttosto che una semplice classifica dei materiali.
Per ulteriori informazioni sulla selezione del fluoropolimero, vedere Quando si dovrebbe utilizzare un tubo fluoropolimero in sistemi di raffreddamento liquido?.

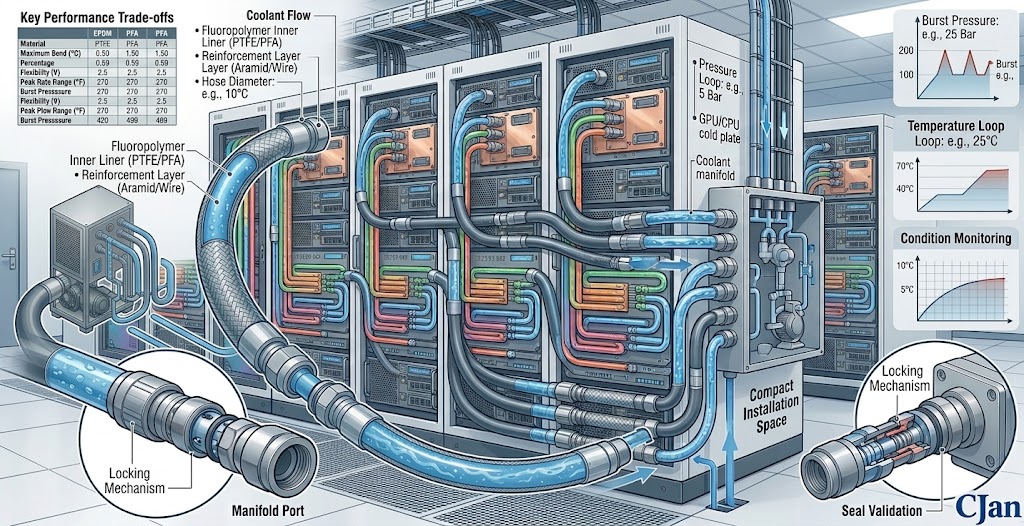

13. Tubo in silicone in AI Data Center Cooling
Il raffreddamento del data center AI introduce una combinazione di requisiti idraulici e meccanici.
I carichi di raffreddamento più elevati possono richiedere un flusso di refrigerante sostanziale, mentre i layout di rack ad alta densità possono rendere il routing del tubo più difficile.
Per un tubo in silicone, gli ingegneri dovrebbero considerare:
- Compatibilità refrigerante
- Portata richiesta
- Diametro interno
- Goccia di pressione
- Temperatura di esercizio
- Valutazione della pressione
- Raggio di curvatura minimo
- Configurazione della connessione
Il tubo deve essere selezionato come parte del circuito di raffreddamento completo piuttosto che come componente isolato.
Per applicazioni rack ad alta densità, vedere Come scegliere il tubo di raffreddamento liquido giusto per server AI ad alta densità.
14. Tubo in silicone e flusso di raffreddamento
La selezione dei materiali non determina le prestazioni idrauliche da sola.
Diametro interno e lunghezza del tubo possono avere un effetto significativo sulla perdita di pressione.
Se un tubo in silicone è troppo piccolo per la portata richiesta, la caduta della pressione risultante può aumentare i requisiti della pompa e influenzare l'equilibrio del sistema.
Gli ingegneri dovrebbero quindi calcolare i requisiti di flusso prima di finalizzare le dimensioni del tubo.
15. Radius del tubo del silicone
Il routing flessibile è uno dei motivi per cui il silicone è considerato per il raffreddamento a liquido, ma il raggio di curva minima deve ancora essere rispettato.
Un tubo che è piegato troppo strettamente può sperimentare lo stress locale, la deformazione o il caricamento supplementare ai raccordi.
Il routing dovrebbe fornire una curva liscia piuttosto che forzare il tubo intorno a un angolo affilato.
Questo è particolarmente importante dove più tubi sono installati vicino insieme.
Per ulteriori informazioni, vedere Radius del tubo di raffreddamento liquido: Perché le mattonelle di flessibilità in rack del server AI.
16. Materassi di progettazione di connessione
Un tubo in silicone è solo una parte di una connessione di raffreddamento.
Raccordi, guarnizioni, morsetti o raccordi e scollega rapidamente tutte influenzano l'affidabilità del montaggio finito.
Quando vengono utilizzati gli accoppiamenti UQD, i componenti del tubo, dell'accoppiamento e della tenuta devono essere valutati come una connessione completa.
Vedi Liquid Cooling Hose Scollegamenti rapidi: Come scegliere UQD Couplings per server AI.
17. Come il tubo del silicone può sostenere la manutenzione
I sistemi di raffreddamento liquido devono essere accessibili per l'ispezione e la manutenzione.
Un tubo flessibile può semplificare l'accesso ai componenti in alcuni layout di attrezzature, in particolare quando la tubazione rigida limita il movimento.
Tuttavia, l'accesso alla manutenzione non deve provocare ripetute piegature o torsione del tubo.
Se una connessione è spesso disconnessa, il montaggio e il design UQD devono essere selezionati per il ciclo di manutenzione previsto.
18. Segni che un tubo in silicone potrebbe non essere la scelta giusta
Il silicone può meritare la riconsiderazione quando l'applicazione ha requisiti come:
- Chimica refrigerante altamente esigente
- Limiti di permeazione
- Requisiti di contatto fluido molto specifici
- Requisiti di pressione oltre la costruzione selezionata
- Condizioni di installazione al di fuori del tubo di piega-raggio specifica
- Problemi di compatibilità che non possono essere risolti tramite test
In queste situazioni, gli ingegneri possono avere bisogno di confrontare EPDM, PTFE, PFA o altre costruzioni di tubi speciali.
19. Una pratica selezione del tubo del silicone
Questa sequenza aiuta a garantire che la selezione dei materiali non si disconnette dalle condizioni operative effettive.
20. Quali informazioni dovrebbero essere fornite al fornitore del tubo?
Per un progetto di tubo di raffreddamento liquido in silicone, le seguenti informazioni sono utili:
- Tipo di raffreddamento
- Concentrazione di raffreddamento
- Temperatura di esercizio
- Temperatura massima e minima
- Pressione di esercizio
- Pressione massima
- Portata richiesta
- Diametro interno tubo
- Lunghezza richiesta
- Raggio di curvatura minimo
- Tipo di montaggio
- Requisiti UQD
- Requisiti di pulizia
- Condizioni di servizio previste
21. Come CJAN approva la selezione del tubo di raffreddamento liquido
CJAN sviluppa soluzioni di tubo di raffreddamento liquido per applicazioni in cui i requisiti di materiale, costruzione e connessione devono essere considerati insieme.
The Raffreddamento liquido CJAN gamma di applicazioni copre soluzioni tubolari per sistemi di gestione termica.
I prodotti di raffreddamento a liquido attuali includono RICERCA, LCH-SD e LCH-SDS.
Per le applicazioni del tubo in silicone, la costruzione appropriata dovrebbe essere selezionata in base alle condizioni di raffreddamento, pressione, temperatura, flusso e installazione.
22. Silicone Hose Selezione: A Balanced Approach
Il caso più forte per il silicone di solito proviene da una combinazione di requisiti piuttosto che da una proprietà isolata.
| Requisito | Considerazione del silicone |
|---|---|
| Routing flessibile | Spesso un candidato forte |
| Ciclismo termico | Valutare la costruzione del tubo |
| Chimica del refrigerante esigente | Test di compatibilità richiesto |
| Sistema sensibile alla permeazione | Richiede una valutazione accurata |
| Alta pressione | Specifiche del tubo rinforzato |
| Routing rack compatto | Valutare il raggio di curva e il rinforzo |
23. Il silicone è uno strumento, non una risposta universale
Il modo più utile per valutare il tubo di raffreddamento liquido in silicone è trattarlo come un'opzione all'interno di un processo di selezione dei materiali più ampio.
Il silicone può fornire una preziosa combinazione di flessibilità e capacità di temperatura. Allo stesso tempo, altri materiali possono fornire vantaggi nella resistenza chimica, permeabilità o altri requisiti specializzati.
La scelta finale dovrebbe riflettere il sistema di raffreddamento reale piuttosto che una preferenza generale per un materiale.
Conclusioni
Il tubo di raffreddamento liquido in silicone può essere una soluzione pratica in cui la flessibilità, la capacità di temperatura e i requisiti di installazione sono importanti.
I suoi limiti dovrebbero anche essere compresi. Compatibilità refrigerante, permeabilità, capacità di pressione e costruzione completa del tubo devono essere considerati tutti prima che il tubo sia specificato.
Per i data center AI, la gestione termica industriale e altre applicazioni di raffreddamento a liquido, l'approccio giusto è quello di abbinare la costruzione del tubo alla busta operativa completa.
Il silicone può essere la scelta giusta per un sistema, mentre EPDM, PTFE, PFA o un'altra costruzione possono essere più adatti ad un altro.
