La rapida crescita dell'intelligenza artificiale sta cambiando il modo in cui i data center sono progettati.
Pochi anni fa, un tipico rack server consumato meno di 20kW di potenza. Oggi, cluster di formazione AI dotati di GPU avanzate possono superare 100kW per rack, con alcune distribuzioni ad alta densità che spingono ancora più in alto.
Mentre molta attenzione è spesso data a piastre fredde, CDU e scambiatori di calore, il tubo di raffreddamento è uno dei componenti più importanti nel circuito di raffreddamento. Un tubo scarsamente selezionato può portare a difficoltà di installazione, problemi di compatibilità refrigerante, invecchiamento precoce, o anche tempi di fermo costosi.
Questa guida spiega le considerazioni pratiche che gli ingegneri dovrebbero valutare quando si seleziona un tubo di raffreddamento liquido per sistemi di raffreddamento del server AI.

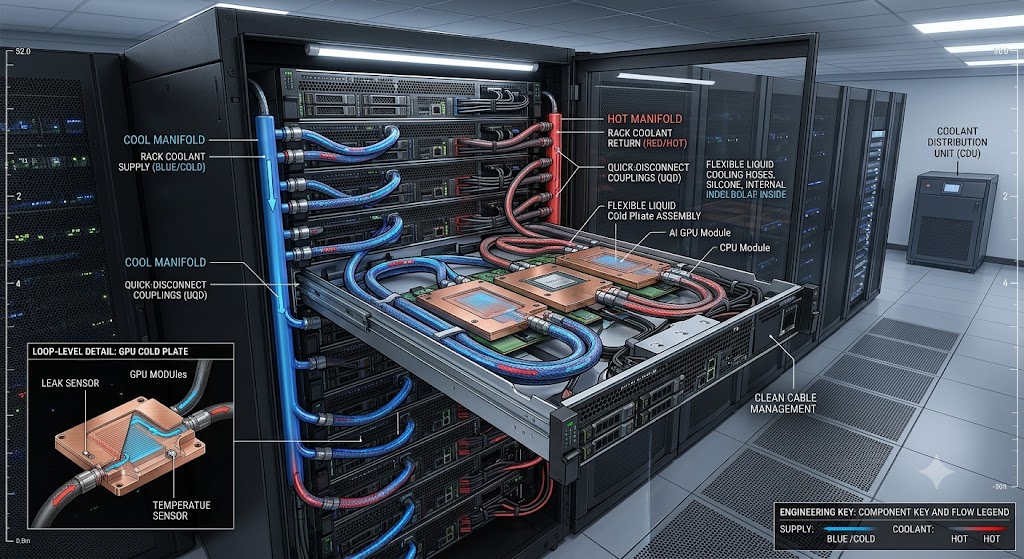

In un'architettura di raffreddamento a liquido diretto (DLC), i tubi di raffreddamento collegano i componenti chiave in tutto il sistema.
Un percorso di flusso semplificato include tipicamente:
GLOBALCDU
↓
Manifold di distribuzione
↓
Tubo di raffreddamento liquido
↓
Piatto freddo
↓
GPU / CPU
↓
Ritorno LoopAnche se il tubo può sembrare un semplice componente di connessione, deve mantenere il flusso continuo del refrigerante mentre funziona in modo affidabile per anni in condizioni difficili.
Le prestazioni dell'intero ciclo di raffreddamento dipendono dalla stabilità di ogni punto di connessione.
Il primo passo nella selezione del tubo è capire il mezzo di raffreddamento.
I refrigeranti comuni utilizzati nei data center AI includono:
I diversi materiali del tubo reagiscono in modo diverso quando esposti a questi fluidi durante periodi prolungati.
La compatibilità a lungo termine è spesso più importante delle prestazioni di laboratorio a breve termine.
Prima di finalizzare una specifica del tubo, gli ingegneri devono verificare:
I rack dei server AI continuano a diventare più densi.
Poiché i cicli di raffreddamento diventano più complessi, lo spazio di routing diventa sempre più limitato.
Un tubo che si esibisce bene nei test di laboratorio può diventare difficile da installare all'interno di un ambiente rack affollato.
Quando si valuta la flessibilità, si consideri:
I tubi di raffreddamento ultra-flessibili possono semplificare l'installazione e ridurre lo stress su raccordi e collettori.
Ciò è particolarmente importante nei moderni rack GPU dove più circuiti di raffreddamento possono operare all'interno di una zona limitata.
I requisiti di pressione variano tra i sistemi di raffreddamento.
Le considerazioni tipiche includono:
Un tubo deve essere sempre selezionato con un'adeguata capacità di pressione al di là delle normali condizioni operative.
L'obiettivo non è semplicemente quello di soddisfare i requisiti di pressione, ma di mantenere l'affidabilità a lungo termine durante il ciclo di vita del sistema.
Anche se i sistemi di raffreddamento liquido mantengono temperature operative relativamente stabili, le variazioni di temperatura localizzate possono verificarsi vicino ai componenti generanti dal calore.
Gli ingegneri dovrebbero valutare:
I cicli di riscaldamento e raffreddamento ripetuti possono influenzare gradualmente le prestazioni del tubo nel tempo.
La selezione di un materiale con comprovata stabilità termica può contribuire a migliorare l'affidabilità a lungo termine.
A differenza di molte applicazioni industriali, i data center AI operano continuamente.
L'infrastruttura di raffreddamento funziona spesso:
24 ore al giorno
7 giorni / settimana
365 giorni/annoPer questo motivo, l'affidabilità diventa uno dei criteri di selezione più importanti.
Gli ingegneri dovrebbero guardare oltre le specifiche iniziali e valutare:
Un evento di sostituzione del tubo all'interno di un cluster di produzione AI può comportare costi significativamente più elevati rispetto al tubo stesso.
Tra i materiali disponibili, la gomma EPDM è diventata una delle soluzioni più utilizzate per le applicazioni di raffreddamento a liquido.
I vantaggi includono:
Queste caratteristiche rendono EPDM adatto per:
Con l'aumento della densità di potenza del rack, gli operatori stanno ponendo una maggiore enfasi sulla sicurezza delle infrastrutture.
Le specifiche moderne del tubo di raffreddamento considerano sempre più:
I tubi di raffreddamento resistenti al fuoco stanno diventando particolarmente attraenti per:
Sulla base dell'esperienza di campo, diversi problemi appaiono ripetutamente durante la progettazione del sistema di raffreddamento.
La valutazione della pressione è importante, ma la compatibilità e la flessibilità del refrigerante sono altrettanto critiche.
I vincoli di installazione spesso creano punti di stress inaspettati.
Un tubo che esegue bene inizialmente può degradare sotto esposizione continua al refrigerante e alla temperatura del ciclismo.
Molti tubi industriali non sono stati progettati specificamente per le applicazioni di raffreddamento a liquido.
La selezione di un tubo di raffreddamento liquido per i sistemi di raffreddamento del server AI comporta molto di più rispetto alle specifiche di pressione e dimensione corrispondenti.
Gli ingegneri devono considerare la compatibilità del refrigerante, la flessibilità, la resistenza alla temperatura, l'affidabilità a lungo termine e i requisiti di installazione.
Un tubo di raffreddamento adeguatamente selezionato aiuta a garantire un flusso di refrigerante affidabile, minimizza i rischi di manutenzione e supporta il funzionamento a lungo termine in ambienti di calcolo ad alte prestazioni.
Per l'infrastruttura AI moderna, la selezione del tubo dovrebbe essere trattata come una decisione di ingegneria critica piuttosto che un semplice oggetto di approvvigionamento.
