GLOBALPTFE vs. PFA Liquid Cooling Hose: Qual è la differenza?
I tubi fluorescenti non sono la prima opzione che viene in mente per ogni sistema di raffreddamento liquido, ma quando un circuito di raffreddamento ha requisiti chimici, di temperatura o di pulizia esigenti, PTFE e PFA possono diventare candidati importanti.
PTFE e PFA appartengono alla famiglia dei fluoropolimeri e condividono diverse caratteristiche utili; allo stesso tempo, le loro caratteristiche di lavorazione, flessibilità, permeabilità e considerazioni applicative non sono identiche.
Per gli ingegneri che specificano un tubo di raffreddamento liquido, la domanda non è quindi semplicemente se PTFE o PFA è il materiale "migliore".
Per un confronto più ampio dei materiali, vedere EPDM vs. Silicone vs. PTFE: quale materiale del tubo è meglio per il raffreddamento liquido?.
1. Perché confrontare PTFE e PFA?
I sistemi di raffreddamento liquido possono operare in diverse combinazioni di temperatura, pressione, chimica fluida e vincoli di installazione.
Nei sistemi a base d'acqua, i tubi elastomerici convenzionali possono essere sufficienti. Le applicazioni più esigenti possono richiedere un tubo interno fluoropolimero o una costruzione multistrato specializzata.
PTFE e PFA sono spesso considerati quando gli ingegneri hanno bisogno di proprietà come:
- Alta resistenza chimica
- Ampia capacità di temperatura
- Bassa interazione con molti fluidi
- Buona resistenza agli ambienti fluidi legati alla corrosione
- Reattività superficiale
Queste caratteristiche possono essere utili, ma devono sempre essere valutate rispetto alle reali esigenze di raffreddamento e di sistema.
2. Che cosa è PTFE?
PTFE, o politetrafluoroetilene, è un fluoropolimero noto per la sua resistenza chimica e la sua capacità di temperatura ampia.
Ha una superficie di frizione relativamente bassa e viene utilizzato in molte applicazioni di fluido-handling esigenti.
Per il raffreddamento a liquido, PTFE può essere considerato quando la compatibilità dei fluidi e le prestazioni della temperatura sono fattori di progettazione importanti.
Tuttavia, le proprietà meccaniche di un tubo in PTFE dipendono dalle sue dimensioni, costruzione della parete e rinforzo.
3. Che cosa è PFA?
PFA, o polimero perfluoroalkoxy, è un altro fluoropolimero utilizzato in ambienti di gestione fluidi esigenti.
Come PTFE, PFA offre una forte resistenza chimica e una grande capacità di temperatura.
Una differenza pratica è che il PFA è un processo di fusione, che dà ai produttori una maggiore flessibilità nella produzione di alcune geometrie e costruzioni dei tubi.
Le sue proprietà possono rendere PFA attraente nelle applicazioni in cui la resistenza chimica deve essere combinata con specifiche esigenze di costruzione tubo o tubo.

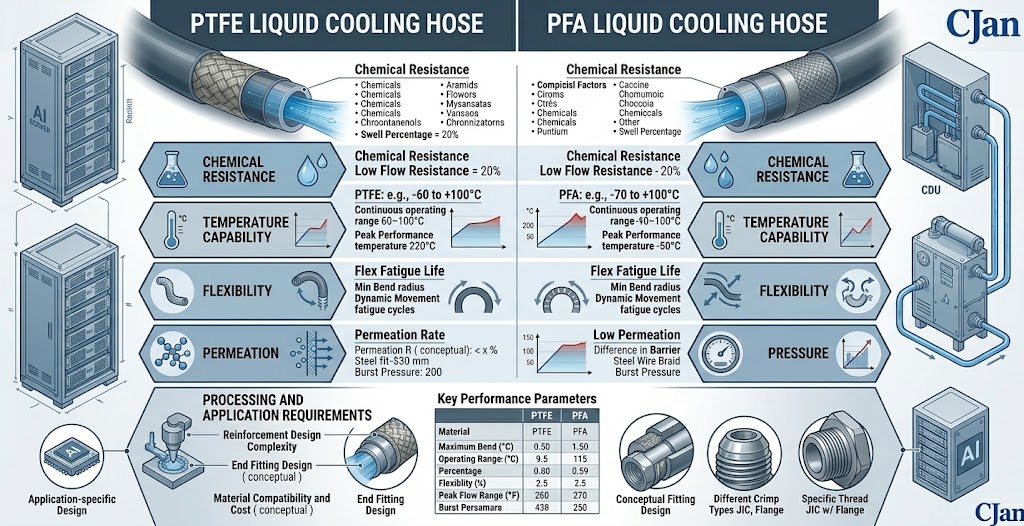

4. PTFE vs. PFA a Glance
| Fattore | PTFE | PFA |
|---|---|---|
| Materiale Famiglia | Fluoropolymer | Fluoropolymer |
| Resistenza chimica | Eccellente per molti fluidi esigenti | Eccellente per molti fluidi esigenti |
| Capacità di temperatura | Broad, dipendente dall'applicazione | Broad, dipendente dall'applicazione |
| Flessibilità | Dipende fortemente dalla costruzione del tubo | Dipende fortemente dalla costruzione del tubo |
| Trattamento | Generalmente lavorati in modo diverso dai polimeri di fusione | Melt-processable |
| Applicazione | Applicazioni di manipolazione dei fluidi | Applicazioni di manipolazione dei fluidi |
Questo confronto dovrebbe essere trattato come una panoramica a livello materiale piuttosto che una garanzia di prestazioni per un particolare tubo.
5. Resistenza chimica
La resistenza chimica è uno dei motivi principali per cui gli ingegneri considerano i fluoropolimeri.
PTFE e PFA possono resistere a una vasta gamma di sostanze chimiche, che è prezioso in sistemi in cui l'ambiente fluido è più esigente rispetto a loop acqua convenzionale o glicole.
Tuttavia, "chimicamente resistente" non significa compatibile con ogni possibile refrigerante in ogni condizione.
Si dovrebbe considerare la composizione, la concentrazione, la temperatura e il tempo di esposizione.
6. Prestazioni di temperatura
Sia PTFE che PFA sono associati alla grande capacità di temperatura rispetto a molti elastomeri convenzionali.
Questo può essere utile quando un circuito di raffreddamento liquido sperimenta temperature elevate o cicli termici significativi.
Il limite di funzionamento effettivo, tuttavia, appartiene all'assemblaggio completo del tubo piuttosto che al nome del polimero da solo.
Rinforzo, raccordi, guarnizioni e altri elementi di costruzione possono avere limiti diversi.
7. Flessibilità è una questione di costruzione
In pratica, la flessibilità può variare significativamente tra i disegni del tubo.
Spessore della parete, diametro, rinforzo e costruzione multistrato influenzano tutti come un tubo piega.
Ciò conta nei data center dell'AI perché le connessioni di raffreddamento possono essere adattate a server, piastre fredde, collettori e infrastruttura rack.
Un tubo di fluoropolimero dovrebbe quindi essere valutato utilizzando la sua specifica di curva-raggio reale.
8. PTFE e PFA nei sistemi di raffreddamento ad alta densità
Come aumenta la densità di calcolo dell'AI, i sistemi di raffreddamento hanno meno spazio fisico disponibile per il routing.
I tubi possono avere bisogno di collegare i componenti senza interferire con l'hardware vicino o creare eccessivo stress meccanico.
La selezione dei materiali e la costruzione di tubi dovrebbero quindi essere considerati insieme.
Vedi Come scegliere il tubo di raffreddamento liquido giusto per server AI ad alta densità per una discussione più ampia di requisiti rack ad alta densità.
9. PTFE vs. PFA per la compatibilità del refrigerante
Per entrambi i materiali, la compatibilità dovrebbe essere confermata utilizzando il refrigerante reale piuttosto che un grafico materiale generico da solo.
I moderni fluidi di raffreddamento possono contenere additivi progettati per controllare la corrosione, la crescita biologica o altre proprietà fluide.
Questi additivi possono cambiare l'immagine di compatibilità.
Una corretta valutazione dovrebbe quindi includere:
- Chimica del refrigerante di base
- Pacchetto aggiuntivo
- Concentrazione
- Temperatura di esercizio
- Durata dell'esposizione
- Condizioni di pressione
10. Considerazioni di permeazione
La permeazione può importare nei sistemi di raffreddamento a ciclo chiuso in cui il mantenimento della condizione di refrigerante durante lunghi periodi è importante.
Il comportamento di permeabilità del materiale del tubo può influenzare la ritenzione del fluido e l'interazione tra il circuito di raffreddamento e il suo ambiente.
Quando questo è un parametro di progettazione critica, gli ingegneri dovrebbero confrontare i dati misurati per la costruzione del tubo specifico piuttosto che contare solo sulle proprietà dei polimeri generali.
11. Pulizia e qualità fluida
Alcuni sistemi di gestione termica pongono requisiti rigorosi sulla pulizia del refrigerante.
In tali applicazioni, il materiale del tubo interno, il processo di fabbricazione, la procedura di pulizia e l'imballaggio possono essere tutti rilevanti.
PTFE o PFA possono essere considerati quando una superficie di contatto fluido fluoropolimero è auspicabile, ma il processo di produzione e convalida completo deve ancora essere esaminato.
12. Capacità di pressione
Il PTFE e il PFA non devono essere paragonati solo dalle loro proprietà polimeriche quando la pressione è la preoccupazione principale.
La capacità di pressione di un tubo dipende dal suo diametro, spessore della parete, rinforzo, temperatura e progettazione di montaggio.
Un tubo di fluoropolimero rinforzato può quindi avere caratteristiche di pressione sostanzialmente diverse da un tubo non rinforzato.
Per la selezione della pressione, vedere Valutazione della pressione del tubo di raffreddamento liquido: quanto pressione ha bisogno di un tubo di dati AI?.
13. Rinforzamento può cambiare le prestazioni del tubo
Quando la flessibilità e la resistenza alla pressione devono essere bilanciate, il rinforzo diventa una parte importante del design del tubo.
Lo strato di rinforzo può contribuire alla capacità di pressione e alla stabilità dimensionale, mentre lo strato interno di fluoropolimero fornisce la superficie di contatto fluido.
Questo approccio multistrato è spesso più utile che valutare PTFE o PFA come materiali isolati.
14. PTFE vs. Lavorazione PFA
Una distinzione importante a livello materiale è la lavorazione.
Il PTFE viene generalmente elaborato in modo diverso dai fluoropolimeri, mentre il PFA può essere trasformato.
Questa differenza può influenzare i metodi di produzione e i tipi di geometrie tubi o costruzioni che possono essere prodotte.
Per un cliente, la domanda pratica è se il tubo finale può raggiungere le dimensioni, le tolleranze e le prestazioni richieste, non semplicemente quale polimero ha le specifiche materiali più interessanti.
15. Caratteristiche di superficie
Le superfici del fluoropolimero sono generalmente caratterizzate da bassa energia superficiale e basso attrito.
Per le applicazioni di gestione dei fluidi, queste caratteristiche possono essere utili in determinati disegni.
Tuttavia, la pulizia del sistema, il comportamento fluido e la geometria del tubo rimangono importanti per le prestazioni effettive del raffreddamento-loop.
16. Flusso e diametro interno
La scelta tra PTFE e PFA non rimuove la necessità di un corretto dimensionamento del tubo.
Il diametro interno influisce sulla velocità di flusso e sulla perdita di pressione.
Un tubo con un'eccellente compatibilità del materiale può ancora essere inadatto se il suo diametro interno crea un'eccessiva caduta di pressione per la portata richiesta.
Per le considerazioni di dimensionamento, vedere Come selezionare la giusta dimensione del tubo di raffreddamento liquido per i data center AI.
17. Bend Radius e installazione
I tubi del fluoropolimero devono essere indirizzati secondo il loro raggio di curva specificato.
Le curve affilate possono introdurre lo stress meccanico, influenzare la forma del tubo e posizionare carichi aggiuntivi sui raccordi.
In un rack server denso, lo spazio di installazione dovrebbe quindi essere considerato prima che il diametro del tubo e la costruzione del tubo siano finalizzati.
18. Raccordi Materia come il tubo
Il tubo non funziona come componente isolato.
Raccordi, guarnizioni e connessioni UQD fanno parte del percorso fluido completo.
Quando si utilizza un tubo fluoropolimero, gli ingegneri devono verificare che il sistema di connessione sia adatto per la stessa temperatura di esercizio, pressione e refrigerante.
Un tubo compatibile collegato ad un raccordo non adatto non crea un assemblaggio affidabile.
19. PTFE vs. PFA per applicazioni AI Data Center
Per il raffreddamento del data center AI, i tubi del fluoropolimero possono essere considerati quando l'applicazione ha requisiti specifici che li rendono attraenti rispetto ai tubi elastomeri convenzionali.
Le eventuali considerazioni includono:
- Chimica di raffreddamento
- Gamma di temperatura
- Pulizia fluida
- Requisiti di permeazione
- Pressione
- Flessibilità
- Spazio di installazione disponibile
Il materiale deve essere selezionato in base al sistema reale piuttosto che semplicemente perché è classificato come fluoropolimero.
20. PTFE vs. PFA per raffreddamento semiconduttore
I materiali fluoropolimeri sono anche rilevanti per le apparecchiature semiconduttori in cui la compatibilità fluida e la pulizia possono essere importanti considerazioni.
I requisiti di raffreddamento a semiconduttore possono differire da quelli di un data center AI, anche quando entrambi i sistemi utilizzano il raffreddamento liquido.
Ecco perché la selezione del tubo dovrebbe iniziare con le condizioni di processo e le specifiche del fluido.
CJAN lavora anche con applicazioni di gestione dei fluidi specializzati in cui le costruzioni del tubo del fluoropolimero possono essere valutate secondo i requisiti del progetto.
21. Quando PTFE può essere considerato
PTFE può essere considerato quando un'applicazione richiede uno strato di contatto fluido fluoropolimero con una forte resistenza chimica e una grande capacità di temperatura.
Può essere particolarmente rilevante quando l'ambiente fluido è esigente e la compatibilità è una considerazione di progettazione primaria.
La costruzione del tubo finale deve ancora essere controllata per esigenze di pressione, flessibilità, raggio di curva e connessione.
22. Quando PFA può essere considerato
PFA può essere considerato per le applicazioni che richiedono la resistenza chimica del fluoropolimero insieme alle caratteristiche di produzione associate a un fluoropolimero di fusione.
La sua idoneità dipende dalla geometria, dalla temperatura, dalla pressione, dal refrigerante e dalle prestazioni reali.
Come in PTFE, la decisione finale dovrebbe essere basata sulle specifiche complete del tubo.
23. PTFE o PFA dovrebbero sempre sostituire EPDM o Silicone?
No.
I fluoropolimeri possono offrire proprietà preziose, ma queste proprietà non sono richieste in ogni sistema di raffreddamento liquido.
Per molti circuiti di raffreddamento convenzionali, un adeguato tubo EPDM o silicone può fornire le prestazioni necessarie con una costruzione più semplice ed economica.
Il materiale deve quindi essere selezionato secondo l'applicazione piuttosto che secondo una gerarchia dei materiali.
Vedi EPDM vs. Silicone Liquid Cooling Hose: Che è meglio per i data center AI?.
24. Una matrice di selezione pratica
| Requisito | PTFE | PFA |
|---|---|---|
| Resistenza chimica | Forte candidato per ambienti fluidi esigenti | Forte candidato per ambienti fluidi esigenti |
| Temperatura | Ampia capacità, dipendente dall'applicazione | Ampia capacità, dipendente dall'applicazione |
| Flessibilità | Dipendenti dalla costruzione | Dipendenti dalla costruzione |
| Permeazione | Valutare la costruzione specifica | Valutare la costruzione specifica |
| Pressione | Dipende da rinforzi e dimensioni | Dipende da rinforzi e dimensioni |
| Trattamento | Requisiti di trattamento diversi | Melt-processable |
| Selezione finale | Sulla base dei requisiti applicativi completi | |
25. Cosa gli ingegneri dovrebbero chiedere da un fornitore del tubo
Quando si valuta il tubo di raffreddamento liquido PTFE o PFA, un fornitore dovrebbe essere dato abbastanza informazioni per fare una raccomandazione significativa.
- Tipo di raffreddamento e formulazione
- Temperatura di esercizio e massima
- Funzionamento e massima pressione
- Portata richiesta
- Diametro interno tubo
- Lunghezza richiesta
- Raggio di curvatura minimo
- Requisiti di montaggio
- Requisiti UQD
- Requisiti di pulizia
- Considerazioni di permeazione
26. CJAN Fluoropolimero e capacità di raffreddamento liquido
CJAN fornisce soluzioni tubolari che coprono diversi requisiti di materiale e costruzione per applicazioni di gestione dei fluidi.
Per applicazioni di raffreddamento a liquido, il Raffreddamento liquido CJAN gamma comprende configurazioni tubolari progettate per applicazioni di gestione termica.
La corrente Tubo di raffreddamento liquido LCH, LCH-SD e LCH-SDS i prodotti possono essere valutati secondo i requisiti del progetto.
In caso di necessità di un materiale fluoropolimero, l'adeguata costruzione del tubo deve essere selezionata in base alle condizioni di raffreddamento, temperatura, pressione, flusso e connessione, piuttosto che al nome materiale da solo.

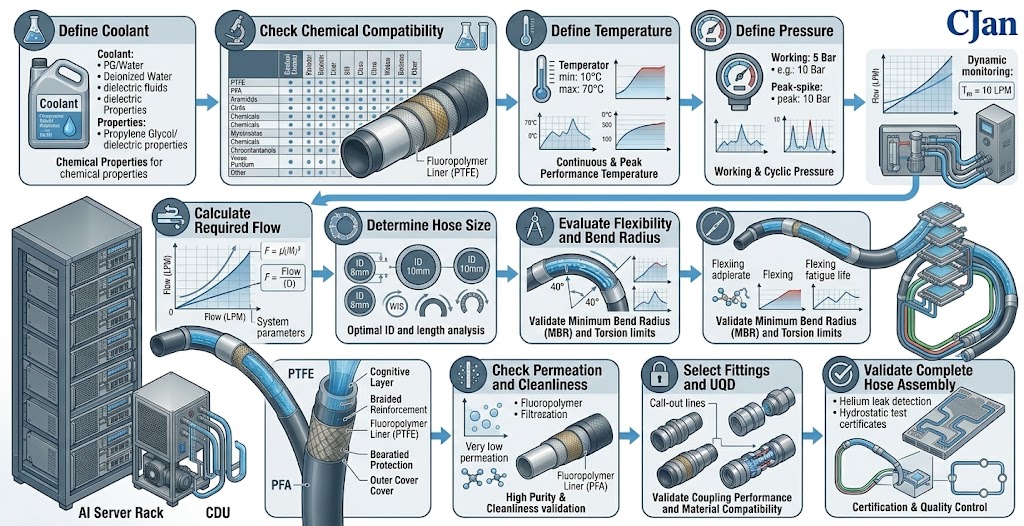

27. Un migliore PTFE vs. processo di selezione PFA
Questo approccio mantiene la selezione dei materiali collegati all'attuale sistema di raffreddamento.
28. Considerazioni finali
PTFE e PFA sono entrambe importanti opzioni di fluoropolimero per applicazioni di gestione dei fluidi esigenti.
Le loro somiglianze li rendono attraenti per applicazioni che richiedono una forte resistenza chimica e una grande capacità di temperatura, mentre le loro differenze possono influenzare la produzione e la progettazione finale del tubo.
Per il raffreddamento liquido del data center AI, la scelta corretta dovrebbe essere basata sui requisiti di raffreddamento, temperatura, pressione, flusso, flessibilità, pulizia, permeazione e connessione.
In altre parole, il miglior materiale non è determinato da un solo grafico di confronto dei materiali; è determinato da quanto bene l'assemblaggio completo del tubo si esibisce nel sistema di raffreddamento effettivo.
Conclusioni
PTFE e PFA possono entrambi fornire preziose caratteristiche di prestazione per applicazioni di raffreddamento liquido esigenti.
Il PTFE è ampiamente riconosciuto per la sua resistenza chimica e la sua capacità di temperatura ampia, mentre PFA offre caratteristiche del fluoropolimero simili insieme ai vantaggi di produzione di fusione.
Per gli ingegneri che scelgono un tubo di raffreddamento liquido, il passo più importante è quello di valutare l'applicazione completa piuttosto che scegliere tra due nomi materiali in isolamento.
Compatibilità, temperatura, pressione, flusso, raggio di curva, permeazione, pulizia, raccordi e requisiti UQD devono essere tutti considerati prima della selezione finale.
Esplorare Soluzioni di raffreddamento liquido CJAN per maggiori informazioni sulle applicazioni e le configurazioni del tubo di raffreddamento liquido.
