Soluzione del tubo di protezione ad alta temperatura per tubi pneumatici industriali 3D della stampante

1. Sfondo di applicazione

Le stampanti 3D industriali sono sempre più utilizzate in applicazioni che richiedono un funzionamento continuo, una lavorazione ad alta temperatura e strutture meccaniche interne complesse.

Rispetto alle stampanti 3D desktop, i sistemi industriali contengono solitamente più circuiti pneumatici utilizzati per:

• Raffreddamento ad aria assistita
• Attuatori pneumatici
• Meccanismi di alimentazione dei materiali
• Sistemi di controllo ausiliari

Per questi sistemi, il tubo interno è spesso installato vicino a aree termogenerative. Anche se il tubo dell'aria stesso non può contattare direttamente la fonte di calore, l'esposizione a lungo termine a temperature elevate e l'attrito meccanico può influenzare l'affidabilità del servizio.

Un cliente specializzato nella stampa 3D industriale ha richiesto un ulteriore strato protettivo per i tubi pneumatici in silicone e TPU esistenti.

L'obiettivo era chiaro:

• Migliorare la protezione termica
• Ridurre l'usura superficiale
• Mantenere la flessibilità dei tubi
• Evitare di ridisegnare il sistema pneumatico esistente

2. Requisiti di applicazione del cliente

Industria del cliente

Produttore industriale di stampa 3D

Luogo di applicazione

Struttura interna della macchina / camera dell'attrezzatura

Tubinga esistente

• Tubo pneumatico in silicone
• Tubo pneumatico TPU

Condizioni di lavoro

3. Sfida di ingegneria

Proteggere tubi pneumatici senza compromettere la flessibilità

Nelle apparecchiature industriali, le soluzioni di protezione devono bilanciare diversi fattori.

Uno scudo metallico rigido può fornire resistenza al calore, ma crea limitazioni di installazione:

• Routing difficile
• Capacità di piegatura limitata
• Maggiore complessità del montaggio

Una morbida manica protettiva è spesso preferita quando il tubo ha bisogno di seguire i percorsi curvi all'interno di attrezzature compatte.

La sfida era selezionare un materiale che potrebbe fornire:

• Protezione termica
• Durata meccanica
• Installazione flessibile
• Superficie esterna liscia

4. Soluzione consigliata

Tubo di copertura in silicone trasparente CJAN TCS

In base alle condizioni di applicazione, CJAN ha raccomandato:

Tubo di copertura in silicone trasparente TCS

Link prodotto:

␟

Il tubo TCS è installato esternamente sul tubo pneumatico in silicone o TPU esistente, creando un ulteriore strato di protezione.

Struttura di applicazione

Descrizione immagine

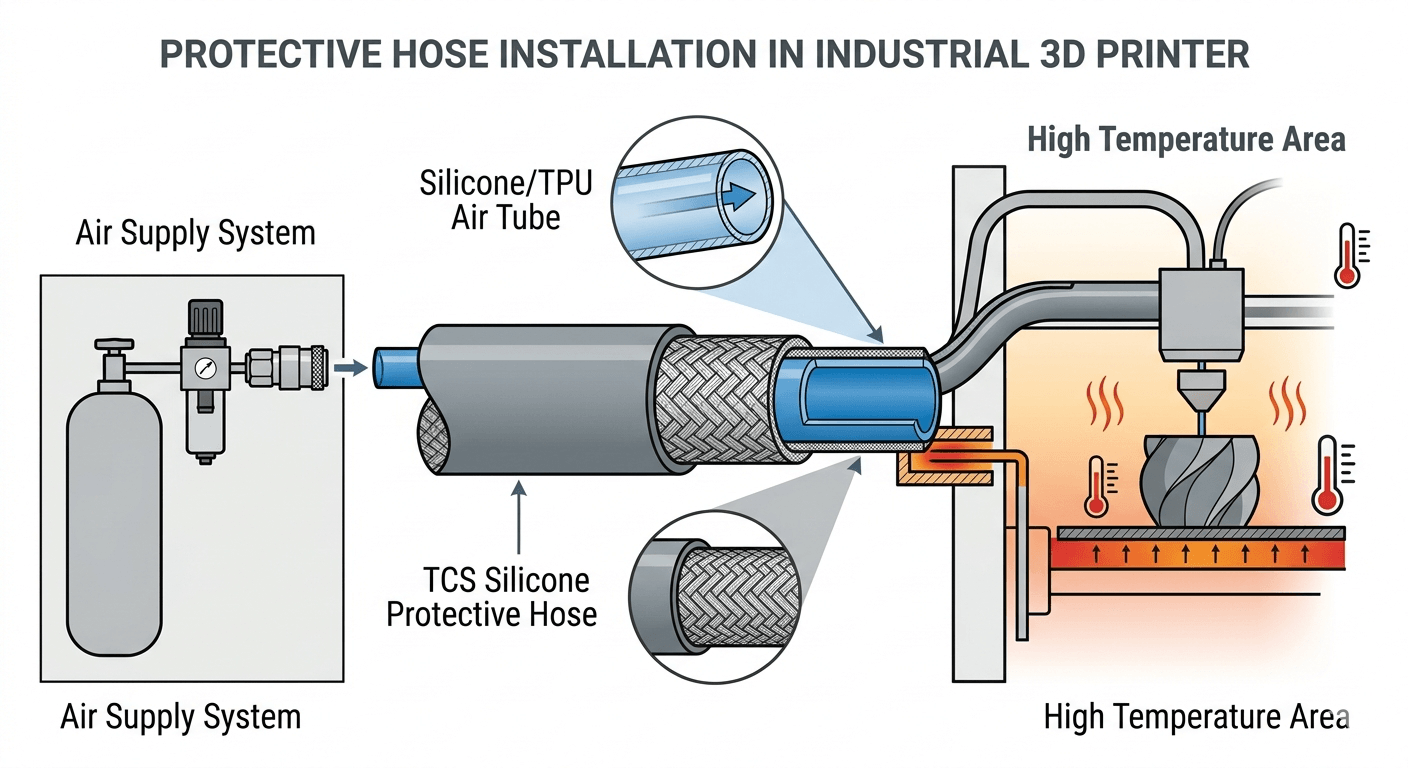

Figura 1. Struttura protettiva del sistema di tubatura pneumatica della stampante 3D

Struttura:

Area di alta temperatura



        ↓



Tubo protettivo CJAN TCS

(Smooth Outer Layer)



        ↓



Silicone / tubo pneumatico TPU



        ↓



Sistema di alimentazione dell'aria

Lo strato protettivo esterno aiuta a ridurre l'esposizione diretta al calore e i danni meccanici, mantenendo la flessibilità necessaria per l'installazione delle attrezzature.

5. Perché scegliere TCS Tubo protettivo?

5.1 Protezione del calore flessibile

Il cliente non ha richiesto la resistenza al vuoto. Il requisito principale era la protezione da fonti di calore vicine.

TCS offre una soluzione pratica per applicazioni in cui:

• L'esposizione al calore è intermittente
• Lo spazio è limitato
• Il movimento tubolare esiste

5.2 superficie liscia e resistente all'usura

All'interno di attrezzature industriali, tubazioni possono sperimentare il contatto con:

• Cornici per macchine
• Portacavi
• Parti di ricambio

Una superficie esterna liscia aiuta a ridurre l'attrito e migliora la durata durante il funzionamento.

5.3 Proteggere i tubi pneumatici esistenti

Invece di sostituire il tubo originale in silicone o TPU, l'aggiunta di un tubo protettivo esterno fornisce:

• Costo di modifica più basso
• Installazione più veloce
• Facilità di manutenzione

5.4 Flessibilità adatta per l'assemblaggio di attrezzature

L'attrezzatura industriale richiede spesso il routing tubo complesso.

Tubo protettivo flessibile consente agli ingegneri di:

• Seguire i layout esistenti
• Ridurre la difficoltà di installazione
• Mantenere i disegni compatti

6. Considerazioni di selezione di ingegneria

Quando si seleziona un tubo protettivo per apparecchiature di stampa 3D, gli ingegneri dovrebbero valutare:

Per questa applicazione, il cliente ha richiesto la protezione piuttosto che il trasporto di pressione, rendendo un flessibile tubo di protezione un'efficace soluzione.

7. Vantaggi dell'applicazione

8. Conclusioni

Per i produttori di stampanti 3D industriali, la protezione interna del tubo viene spesso trascurata durante lo sviluppo di attrezzature.

Un tubo di protezione adeguatamente selezionato può migliorare l'affidabilità del sistema riducendo l'impatto di:

• Esposizione di calore
• Attrito meccanico
• stress di installazione

Il tubo di copertura in silicone trasparente CJAN TCS fornisce ai progettisti di attrezzature una soluzione di protezione flessibile per tubi pneumatici in silicone e TPU utilizzati in ambienti industriali esigenti.
