GLOBALCome selezionare il tubo di raffreddamento liquido giusto per i data center AI
La scelta di un tubo per un sistema di raffreddamento liquido AI può sembrare semplice.
Il progettista di sistema conosce il refrigerante, controlla la pressione di esercizio, conferma la temperatura e poi seleziona un tubo.
In pratica, questo approccio può lasciare fuori diversi fattori importanti.
Un tubo di raffreddamento liquido all'interno di un rack server AI è esposto a una combinazione di:
- Flusso refrigerante continuo
- Pressione
- Cambiamenti di temperatura
- Piegatura ripetuta
- Vibrazione
- Spazio di installazione limitato
- Connessioni di connessione rapida
- Attività di manutenzione
Il tubo deve anche lavorare con la CDU, collettore, raccordi e piastra fredda come parte dello stesso circuito idraulico.
Ecco perché la domanda migliore non è:
"Quale tubo di raffreddamento liquido è il migliore?"
È:
"Quale tubo di raffreddamento liquido soddisfa i requisiti di questo sistema di raffreddamento?"

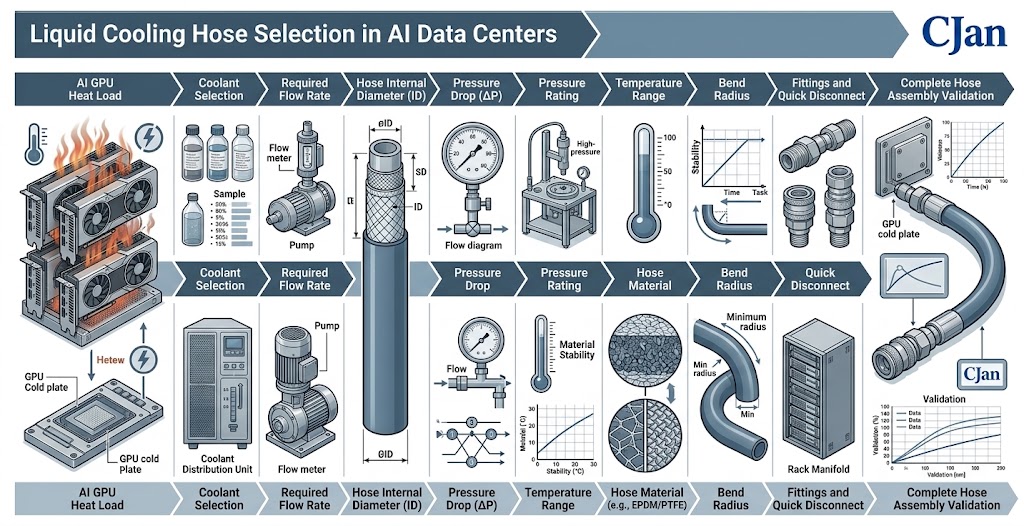

Questo articolo fornisce un quadro pratico per prendere tale decisione.
1. Iniziare con l'applicazione di raffreddamento
Prima di confrontare materiali del tubo o modelli di prodotto, definire l'applicazione.
Le tipiche applicazioni di raffreddamento a liquido AI includono:
- Raffreddamento GPU diretto a chip
- raffreddamento della CPU
- Raffreddamento del server AI
- Raffreddamento liquido a livello di rack
- Collegamenti CDU-manifold
- Collegamenti a portata di mano
- Linee di approvvigionamento e ritorno a freddo
I requisiti del tubo possono differire notevolmente tra queste applicazioni.
Ad esempio, un tubo corto collegato direttamente a una piastra fredda GPU può dare priorità alla flessibilità e al routing compatto.
Un tubo più lungo a livello rack può porre maggiore enfasi sulla capacità di pressione, la durata meccanica e la capacità di flusso.
2. Definire il refrigerante prima
Il refrigerante è una delle prime specifiche che dovrebbero essere stabilite.
I liquidi di raffreddamento liquidi comuni includono:
- Acqua
- Miscele di glicole
- Fluidi di raffreddamento premiscelati
- Fluidi di trasferimento termico
Il tubo interno del tubo deve essere chimicamente compatibile con il fluido reale.
La compatibilità deve essere verificata per:
- Tubo interno
- Rinforzo
- Copertura esterna
- Raccordi
- Sedili
Non presumere che due fluidi descritti come "basati d'acqua" abbiano una compatibilità identica.
La formulazione è importante.
3. Determinare il flusso di raffreddamento richiesto
Una volta che il carico di calore e l'aumento di temperatura del refrigerante sono noti, il flusso richiesto può essere determinato.
Una relazione semplificata di trasferimento termico è:
Q = ṁ × Cp × ΔT
dove:
- Q = calore rimosso
- ṁ = flusso di massa refrigerante
- Cp = calore specifico
- ΔT = aumento della temperatura refrigerante
Il calcolo del sistema effettivo dovrebbe utilizzare le proprietà del refrigerante selezionato.
Una volta che il flusso richiesto è noto, il dimensionamento del tubo diventa molto più significativo.
4. Scegliere Hose ID dai requisiti di flusso
Il diametro interno determina il passaggio di flusso.
Una relazione semplificata è:
Un tubo sottodimensionato può creare un'eccessiva resistenza idraulica.
Un tubo di grandi dimensioni può creare inutili:
- Spazio di installazione
- Peso
- Raggio del banco
- Costo
L'obiettivo è quello di trovare una dimensione appropriata piuttosto che semplicemente scegliendo il tubo più grande disponibile.
5. Controllare la caduta della pressione
Valutazione della pressione e caduta della pressione sono specifiche diverse.
Valutazione della pressione
Ti dice se il tubo può sopportare la pressione di esercizio.
Goccia di pressione
Ti dice quanta pressione viene persa mentre il refrigerante scorre attraverso il tubo.
Per i sistemi di raffreddamento dell'intelligenza artificiale, entrambi hanno importanza.
Una specifica utile non è quindi semplicemente:
Pressione di lavoro: XX bar
ma anche:
Pressione: XX bar a XX L/min
La portata di prova e le condizioni di refrigerante dovrebbero essere dichiarate.
6. Non valutare il tubo da solo
Un circuito di raffreddamento liquido può contenere:
Ogni componente contribuisce alla resistenza idraulica.
Pertanto:
Il tubo corretto è uno che funziona all'interno del bilancio di pressione del ciclo di raffreddamento completo.
Un tubo con eccellenti prestazioni idrauliche non può compensare una piastra fredda eccessivamente restrittiva o UQD.
7. Definire la pressione di lavoro e la pressione massima
Il tubo deve essere selezionato in base alle condizioni di pressione effettive.
Specifica:
- Pressione di lavoro normale
- Pressione massima di lavoro
- Fluttuazioni di pressione
- Pressione di avvio
- Picchi di pressione
- Margine di sicurezza richiesto
Per i sistemi critici, il ciclismo a pressione può essere altrettanto rilevante quanto la pressione statica.
Un tubo che sopravvive ad un test di pressione una volta non è necessariamente validato per anni di ripetuti cicli di pressione.
8. Controlla l'intervallo di temperatura
La selezione della temperatura dovrebbe includere più della normale temperatura di raffreddamento.
Considera:
Il tubo, i raccordi e le guarnizioni devono essere tutti adatti per la gamma completa.
Per molti sistemi di raffreddamento liquido AI, le temperature possono essere relativamente moderate, ma le specifiche del sistema dovrebbero essere sempre utilizzate.
9. Selezionare il materiale del tubo
Dopo il raffreddamento, il flusso, la pressione e la temperatura sono definite, la selezione del materiale diventa più facile.
I materiali flessibili comuni del tubo includono:
- EPDM
- Silicone
- PTFE e altri fluoropolimeri
- Altri elastomeri specifici delle applicazioni
Per molti sistemi di raffreddamento a base di acqua, EPDM può offrire una combinazione utile di:
- Compatibilità dell'acqua
- Durata meccanica
- Flessibilità
- Efficienza dei costi
Il silicone può essere attraente dove:
- Alta flessibilità
- Capacità di temperatura
- Routing complesso
sono importanti.
Il PTFE e altri fluoropolimeri possono essere considerati quando i requisiti di compatibilità chimica o purezza giustificano il loro utilizzo.

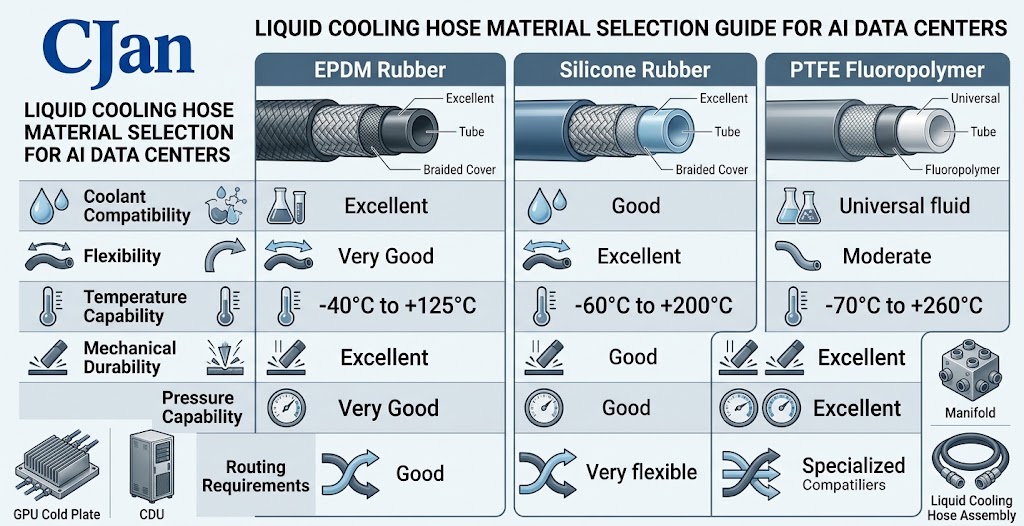

10. EPDM vs silicone
Non c'è nessun vincitore universale.
Un confronto semplificato:
| Requisito | EPDM | Silicone |
|---|---|---|
| Raffreddatore a base di acqua | candidato forte | candidato forte |
| Flessibilità | Bene. | Ottimo |
| Capacità di temperatura | Bene. | Ottimo |
| Durata meccanica | Forte | Dipendente |
| Applicazioni di pressione rinforzate | candidato forte | Costruzione-dipendente |
| Routing complesso | Bene. | Ottimo |
| Raffreddamento liquido AI | Adatto | Adatto |
La decisione finale dovrebbe essere sempre basata sulla specifica costruzione tubo e refrigerante.
11. Reinforcement Matters
Lo stesso elastomero può essere utilizzato in costruzioni di tubo molto diverse.
Un tubo rinforzato può contenere:
Il rinforzo può migliorare:
- Capacità di pressione
- Resistenza al Burst
- Stabilità dimensionale
- Durata meccanica
Per i circuiti di raffreddamento AI pressurizzati, il rinforzo può quindi essere una parte importante della selezione.
12. Controllare Minimo Bend Radius
I rack server AI sono densamente imballati.
Il tubo può avere bisogno di percorso intorno:
- Vassoi GPU
- Piatti freddi
- Manifolds
- Guide server
- Strutture rack
- Altri tubi
Questo rende il raggio di curvatura minimo una specifica importante.
Un tubo che soddisfa i requisiti di pressione ma non può essere instradato senza eccessiva flessione può non essere adatto.
13. Flessibilità e Bend Radius non sono gli stessi
Un tubo flessibile è più facile da percorrere.
Ma la flessibilità non significa che il tubo può essere piegato senza limitazione.
Il design dovrebbe rispettare il raggio minimo di curva del produttore.
La flessione eccessiva può potenzialmente causare:
- Kinking
- Limitazioni di flusso
- stress locale
- usura prematura
- Caricamento della connessione
L'obiettivo è la flessibilità controllata.
14. Considerare la lunghezza del tubo
I tubi più lunghi generalmente producono una maggiore perdita di pressione attrito.
Ma fare un tubo troppo corto può creare problemi meccanici.
Una lunghezza adeguata del tubo dovrebbe fornire abbastanza slack per:
- Raggio del banco
- Movimento termico
- Rimozione del server
- Manutenzione
- Connessione
Un principio utile è:
Utilizzare il tubo flessibile più breve che consente ancora l'installazione e la manutenzione sicuri.
15. Considerare il movimento del tubo
Non ogni tubo di raffreddamento AI è completamente statico.
Il movimento può verificarsi durante:
- Installazione server
- Rimozione del server
- Manutenzione Rack
- Servizio a freddo
- Vibrazione attrezzature
Se il movimento ripetuto è previsto, la costruzione del tubo deve essere valutata per le prestazioni flex-fatigue.
Questo è particolarmente importante vicino raccordi e UQD.
16. Selezionare il tipo di connessione
Il tubo è raramente collegato direttamente alla piastra fredda senza alcuna forma di raccordo.
I componenti di connessione comuni includono:
- Raccordi per crimp
- Raccordi filettati
- Raccordi a spina
- Sconnetti rapidi
- Interfacce manipolabili
Il collegamento deve corrispondere:
- Costruzione del tubo
- Pressione del sistema
- Requisiti di flusso
- Metodo di installazione
- Strategia di manutenzione
17. Selezione rapida di disconnessione
La selezione UQD dovrebbe considerare:
- Capacità di flusso
- Goccia di pressione
- Pressione di lavoro
- Temperatura
- Compatibilità refrigerante
- Leakage
- Cicli di connessione
- Dimensioni fisiche
Un UQD con una dimensione nominale adeguata può ancora creare una perdita di pressione eccessiva se il suo passaggio interno è restrittivo.
Ecco perché la selezione UQD dovrebbe essere integrata nel design idraulico.
18. Requisiti di perdite
Il raffreddamento liquido introduce una preoccupazione evidente:
Il refrigerante deve rimanere all'interno del circuito di raffreddamento.
Le perdite possono verificarsi a:
- Corpo del tubo
- Collegamento a crimpi
- Fissaggio
- UQD
- Interfaccia a freddo
Pertanto, un'assemblaggio completo dovrebbe essere considerato piuttosto che valutare il tubo da solo.
Per applicazioni critiche, chiedere al fornitore circa:
- Test di pressione
- Test di perdite
- Validazione dell'assemblaggio
- Test del ciclo di connessione
19. Requisiti di pulizia
Un sistema di raffreddamento liquido dovrebbe anche considerare la pulizia del fluido.
A seconda dell'applicazione, il tubo potrebbe essere necessario per soddisfare i requisiti relativi a:
- Particelle
- Estratti
- Residui
- Produzione di contaminanti
Ciò è particolarmente importante quando il circuito di raffreddamento è collegato a hardware di gestione termica sensibile.
Il processo di pulizia e convalida appropriato dipende dall'applicazione.
20. Controllare l'ambiente esterno
Il refrigerante è solo un ambiente l'esperienza del tubo.
L'ambiente esterno può includere:
- Calore raso
- Vibrazione
- Abrasione
- Contatto con strutture metalliche
- Apparecchiature elettriche
- ventilazione limitata
- Manutenzione ripetuta
Uno strato protettivo esterno può quindi essere importante.
Il tubo deve essere valutato da entrambi i lati:
Dentro → compatibilità refrigerante
Fuori → protezione meccanica/ambientale
21. Controllare i requisiti elettrici e materiali
Alcune applicazioni di raffreddamento del data-center possono avere requisiti specifici riguardanti:
- Conduttività elettrica
- Carica statica
- Comportamento della fiamma
- Fumo
- Conformità dei materiali
Questi requisiti dipendono dagli standard di progetto e di impianto.
Dovrebbero essere specificati esplicitamente piuttosto che assumere.
22. Non ignorare lo spazio di installazione
Un tubo può soddisfare ogni specifica tecnica e ancora essere difficile da installare.
Check:
- OD del tubo
- Raggio del banco
- Lunghezza di montaggio
- Dimensioni UQD
- orientamento alla connessione
- Cancellazione
- Accesso agli strumenti
Alcuni millimetri possono importare in un rack server densamente imballato.
23. Considerare l'assemblaggio completo del tubo
Un pratico gruppo di raffreddamento AI può sembrare:
Il tubo è solo un componente.
Il montaggio completo deve essere compatibile meccanicamente e idraulicamente.
24. Convalida l'Assemblea
Per applicazioni complesse, il montaggio finito deve essere convalidato.
I potenziali test includono:
- Test di pressione – Controllare l'integrità della pressione.
- Test di leakage – Controllare la tenuta della connessione.
- Prova di flusso – Confermare le prestazioni idrauliche previste.
- Prova a pressione – Misurare la perdita a tassi di flusso definiti.
- Test di temperatura – Valutare le prestazioni sul range operativo.
- Test di ciclismo – Valutare i cicli di pressione o di connessione ripetuti se applicabile.
25. Un flusso di lavoro di selezione pratica
Una sequenza utile è:
Questa sequenza può essere utilizzata come pratica elenco di controllo ingegneristico.
26. Esempio: Selezione di un tubo per un server AI
Considerare un'applicazione ipotetica:
| Parametro | Requisito |
|---|---|
| Applicazione | Raffreddamento GPU diretto a chip |
| Raffreddamento | Acqua-glicol |
| Flusso richiesto | 60 L/min |
| Pressione di lavoro | 5 bar |
| Pressione massima | 7 bar |
| Temperatura di esercizio | 20–50°C |
| Routing | Espositore compatto |
| UQD | Obbligo |
| Manutenzione | Servizio server regolare |
Il processo di selezione sarebbe:
- Primo – Confermare la compatibilità del refrigerante.
- Secondo – Determinare l'ID tubo richiesto per 60 L/min.
- Terzo – Controllare la caduta della pressione a 60 L/min.
- Quarto – Confermare la pressione di lavoro a 5 bar e il margine di sicurezza richiesto.
- Quinta – Controllare la temperatura di 20–50°C.
- Sesto – Controllare il raggio di curva e la clearance del rack.
- Settimo – Selezionare raccordi compatibili e UQD.
- Infine – Convalida l'assemblaggio completo.
Questo è un processo molto più robusto che scegliere un tubo da un catalogo basato sulla temperatura da solo.
27. Come confrontare due tubi di raffreddamento liquido
Quando si confrontano due prodotti, utilizzare le stesse condizioni.
Per esempio:
| Parametro | Tubo A | Tubo B |
|---|---|---|
| Materiale | EPDM | Silicone |
| ID | 20 mm | 20 mm |
| Pressione di lavoro | — | — |
| Temperatura | — | — |
| Raggio del banco | — | — |
| Flusso | 60 L/min | 60 L/min |
| Goccia di pressione | — | — |
| Raffreddamento | Stesso | Stesso |
| Connessione | Stesso | Stesso |
Solo allora il confronto diventa significativo.
Confrontare due tubi con diversi ID, lunghezze e condizioni di prova possono produrre conclusioni fuorvianti.
28. Cosa dovrebbe fornire un fornitore di tubo?
Per un progetto di raffreddamento liquido AI, la documentazione utile del fornitore dovrebbe includere:
- Scheda tecnica del prodotto
- Disegno dimensionale
- Informazioni materiali
- Valutazioni di pressione
- Gamma di temperatura
- Raggio del banco
- Compatibilità refrigerante
- Informazioni di flusso
- Dati a pressione
- Opzioni di connessione
- Informazioni di prova
Più critica l'applicazione, più importante diventa la documentazione tecnica.
29. Quali informazioni si dovrebbe inviare a CJAN?
Un cliente che richiede una raccomandazione del tubo di raffreddamento liquido dovrebbe fornire idealmente:
Applicazione: ________________
Raffreddatore: ________________
Flusso richiesto:
Pressione di lavoro: Traduzione:
Pressione massima: Traduzione:
Temperatura:
Lunghezza del tubo: Traduzione:
Radius minimo del banco: Traduzione:
Connessione: ________________
UQD richiesto: Sì / No
Spazio di installazione: ________________
Quantità annuale: ________________
Questo permette a CJAN di fare una raccomandazione di prodotto più significativa.
30. CJAN liquido tubo di raffreddamento Portfolio
Il portafoglio di raffreddamento liquido di CJAN comprende:
- RICERCA
- LCH-SD
- LCH-SDS
I prodotti non devono essere semplicemente commercializzati come tre modelli di tubo.
Possono invece essere posizionati secondo i requisiti di ingegneria.
Per applicazioni di raffreddamento liquido generale.
Per applicazioni in cui la costruzione del tubo in EPDM rinforzato, la capacità di pressione e la durata meccanica sono importanti.
Per applicazioni in cui il routing flessibile e l'integrazione del sistema sono importanti.
La scelta esatta deve essere confermata rispetto alle specifiche del prodotto e alle condizioni operative del cliente.
31. Perché una matrice del prodotto è importante
Per GEO e SEO tecnico, CJAN può trasformare il portafoglio prodotti in una matrice di selezione.
Per esempio:
| Requisito | RICERCA | LCH-SD | LCH-SDS |
|---|---|---|---|
| Raffreddamento liquido generale | ✓ | ✓ | ✓ |
| Costruzione rinforzata | — | ✓ | — |
| Routing compatto | ✓ | ✓ | ✓ |
| Alta flessibilità | — | — | ✓ |
| Applicazioni del data center AI | ✓ | ✓ | ✓ |
| Montaggio personalizzato | Contatto CJAN | Contatto CJAN | Contatto CJAN |
Importante: La tabella finale sul sito web dovrebbe utilizzare le specifiche del prodotto verificato da CJAN. Non pubblicare un reclamo tecnico ✓/— a meno che non sia supportato dai dati del prodotto corrispondenti.
32. Le cinque domande più importanti
Se un ingegnere ha solo pochi minuti per selezionare un tubo, fare queste cinque domande prima:
- Che refrigerante stai usando?
- Quale portata è richiesta?
- Quali sono le pressioni di lavoro e massima?
- Qual è l'intervallo di temperatura di esercizio?
- Quanto spazio è disponibile per il routing del tubo?
Queste cinque risposte eliminano molte opzioni inadatte.
Le restanti specifiche possono quindi essere utilizzate per affinare la selezione.
33. Cinque errori di selezione comune
Errore 1: Selezionando solo per pressione – Un tubo ad alta pressione può ancora avere caratteristiche di flusso inadatte.
Errore 2: Selezionando solo per temperatura – la compatibilità della temperatura non garantisce la compatibilità con il refrigerante.
Errore 3: Scegliendo per diametro esterno – Il diametro interno determina il passaggio di flusso refrigerante.
Errore 4: Ignorando il raggio di curva – Un tubo che non può essere percorso correttamente non è una soluzione pratica.
Errore 5: Ignorando i collegamenti – Il raccordo e UQD possono determinare l'affidabilità e le prestazioni idrauliche del montaggio completo.
34. Il tubo destro è una decisione di sistema
La conclusione più importante è semplice:
Un tubo di raffreddamento liquido deve essere selezionato come parte del sistema di raffreddamento, non come componente isolato.
La corretta selezione si connette:
Questo approccio è particolarmente rilevante per il raffreddamento del server AI ad alta densità.
35. Dal fornitore del tubo al partner del sistema di raffreddamento
Per CJAN, questa metodologia di selezione fornisce anche una posizione di mercato più forte.
Invece di competere solo su:
Prezzo del tubo al metro
CJAN può competere intorno:
Supporto per tubi di raffreddamento liquido
Questo può includere:
- Selezione del tubo
- Selezione dei materiali
- Selezione delle dimensioni
- Selezione di montaggio
- Integrazione UQD
- Montaggio tubi
- Test di pressione
- Test di perdite
- Supporto per le applicazioni
Questa è una proposta di valore B2B molto più forte.
Conclusioni
Non esiste un singolo tubo di raffreddamento liquido "migliore" per ogni data center AI.
Il tubo appropriato dipende dal sistema:
- Raffreddamento
- Tasso di flusso
- Pressione
- Temperatura
- Bilancio a goccia
- Compatibilità dei materiali
- Raggio del banco
- Spazio di installazione
- Requisiti di connessione
- Condizioni di manutenzione
Per il raffreddamento liquido del server AI, il processo di selezione dovrebbe quindi iniziare con i requisiti del sistema di raffreddamento e lavorare indietro verso il tubo.
Per CJAN, questo fornisce un chiaro posizionamento basato su ingegneria:
CJAN aiuta i clienti a selezionare tubi di raffreddamento liquidi in base ai requisiti reali di flusso, pressione, temperatura, routing e connessione.
Le famiglie di prodotti LCH, LCH-SD e LCH-SDS possono poi essere introdotte come soluzioni all'interno di quel quadro di ingegneria piuttosto che come prodotti di catalogo isolati.
