GLOBALCostruzione del tubo di raffreddamento liquido: tubo interno, rinforzo e copertura spiegato
Un tubo di raffreddamento liquido può sembrare un singolo componente flessibile, ma le sue prestazioni dipendono da come i suoi materiali e strati strutturali lavorano insieme. Il tubo interno contatta il refrigerante, il rinforzo contribuisce al supporto meccanico, e la copertura esterna protegge il tubo dal suo ambiente circostante. Per i sistemi di raffreddamento del data center AI, la comprensione di queste funzioni aiuta gli ingegneri a specificare i tubi in base alle condizioni operative piuttosto che all'aspetto o ai nomi dei materiali da soli.
Con l'aumento della densità di potenza del server, i sistemi di raffreddamento liquido devono muoversi in modo affidabile tramite installazioni compatte e sempre più complesse. I tubi possono collegare unità di distribuzione di raffreddamento (CDU), collettori, sistemi di distribuzione a rack e piastre fredde del server. Ogni sezione può avere diversi requisiti per pressione, flusso, temperatura, flessibilità e accesso alla manutenzione.
La scelta di un tubo comporta più che la selezione di EPDM, silicone, PTFE o PFA. Il materiale di costruzione completo. Un tubo interno compatibile non può compensare prestazioni meccaniche inadeguate e una copertura esterna durevole non può rendere un materiale fluido-contatto inadatto compatibile con il refrigerante.
Valutare il tubo interno, il rinforzo, la copertura esterna, i raccordi e le condizioni operative come un unico tubo di assemblaggio. La costruzione giusta dipende dal refrigerante effettivo, la pressione, la temperatura, il routing e i requisiti di servizio.
1. Che cosa è la costruzione del tubo di raffreddamento del liquido?
A seconda della progettazione del prodotto, un tubo può avere una parete a singolo strato o una struttura multistrato che incorpora un tubo a contatto fluido, un rinforzo e una copertura protettiva esterna.

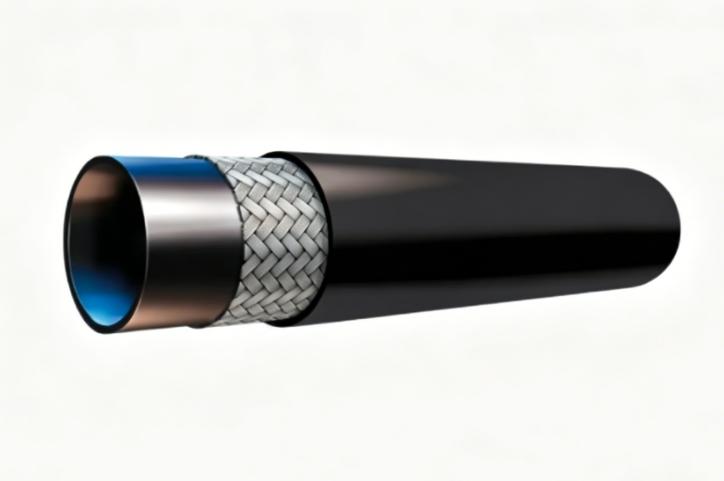

Questa è una rappresentazione concettuale di un tubo rinforzato, non una sezione trasversale di ogni prodotto. Le costruzioni effettive variano. Alcuni disegni possono usare strati aggiuntivi, rinforzo tessile, filo incorporato o altre caratteristiche strutturali.
2. Il tubo interno: lo strato fluido-contatto
Il tubo interno forma la superficie interna del tubo e contatta direttamente il fluido circolante. Il suo materiale e la sua condizione influenzano la compatibilità refrigerante, la pulizia e la stabilità a lungo termine.
2.1 Compatibilità refrigerante
I sistemi di raffreddamento liquido possono utilizzare miscele di acqua, glicole o fluidi di trasferimento termico appositamente formulati. Le differenze nella concentrazione, additivi e temperatura di esercizio possono influenzare la compatibilità anche quando due fluidi appaiono simili.
Prima di selezionare un materiale di tubo interno, identificare la formulazione del refrigerante e rivedere le informazioni di compatibilità del produttore del tubo.
2.2 Opzioni comuni del materiale del tubo interno
EPDM, silicone, PTFE e PFA sono utilizzati in diverse applicazioni del tubo, ma nessun singolo materiale è automaticamente adatto per ogni sistema di raffreddamento liquido.
| Materiale | Considerazioni di selezione potenziali | Cosa verificare |
|---|---|---|
| EPDM | Spesso considerato per applicazioni di gestione dei fluidi compatibili con acqua. | Formulazione refrigerante, temperatura, permeazione, valutazione della pressione e specifiche del tubo finito. |
| Silicone | Può essere considerato dove la flessibilità è un importante requisito di progettazione. | Compatibilità fluida, permeazione, requisiti meccanici e comportamento a lungo termine. |
| PTFE | Può essere selezionato per applicazioni che richiedono specifiche proprietà di contatto fluido fluoropolimero. | Costruzione, flessibilità, connessione design e limiti di temperatura della pressione. |
| PFA | Può essere adatto per applicazioni che richiedono particolari proprietà fluoropolimeri. | Compatibilità effettiva del refrigerante, costruzione e specifiche del prodotto convalidate. |
Si tratta di considerazioni di ingegneria generale, non di una classifica universale dei materiali. La selezione finale dovrebbe essere basata sulla costruzione completa del tubo e sulle condizioni in cui opera.
2.3 Pulizie e stabilità dei fluidi
La superficie di contatto fluido deve essere adatta alle esigenze di pulizia del sistema. La selezione dei materiali, la produzione, l'imballaggio, lo stoccaggio e l'installazione possono tutti influenzare la pulizia del circuito completato.
Se un progetto ha limiti di contaminazione specifici, li definisce esplicitamente e conferma come l'assemblaggio del tubo finito sarà qualificato.
2.4 Diametro interno e flusso
Il diametro interno determina l'area di flusso disponibile ed è un importante input per i calcoli idraulici. Un tubo sottodimensionato può aumentare la perdita di pressione ad una determinata portata. Tuttavia, aumentando il diametro influisce anche sulla selezione della connessione, lo spazio di installazione e la progettazione generale del sistema.
Letture correlate: Diametro interno del tubo di raffreddamento liquido vs. portata: cosa gli ingegneri devono sapere.
3. Lo strato di rinforzo: supporto meccanico
Il rinforzo è utilizzato in molti tubi flessibili per aiutare la costruzione a sopportare carichi meccanici e pressione interna. A seconda della progettazione, può utilizzare fibre tessili, fili o altri elementi strutturali. Il suo tipo, disposizione e processo di fabbricazione influenzano il comportamento del tubo finito.
3.1 Capacità di pressione
Una adeguata struttura di rinforzo può aiutare a controllare l'espansione e mantenere la geometria prevista. Tuttavia, la capacità di pressione non può essere determinata solo dal materiale di rinforzo.
La valutazione del tubo finito dipende dalla costruzione completa, tra cui il tubo interno, dimensioni, rinforzo, qualità di produzione, dimensione del tubo e temperatura di esercizio.
3.2 Stabilità dimensionale
Il rinforzo può aiutare un tubo a mantenere una forma più controllata in queste condizioni. Il grado di supporto dipende dal design specifico, quindi i tubi con dimensioni esterne simili possono comportarsi in modo diverso.
3.3 Flessibilità e raggio di curva
Una costruzione progettata per soddisfare i requisiti di pressione esigenti può comportarsi in modo diverso da uno ottimizzato per il routing flessibile. L'obiettivo è quello di soddisfare le esigenze meccaniche mantenendo la flessibilità necessaria per l'installazione e la manutenzione.
I tubi devono essere installati all'interno del raggio di curvatura minimo specificato dal produttore e non devono essere torti o forzati in posizione per compensare i componenti disallineati.
3.4 Rinforzo tessile e filo
Il rinforzo tessile e il filo incorporato possono fornire diverse combinazioni di supporto meccanico, flessibilità e resistenza alla deformazione. Il filo elicoidale può essere utilizzato in alcuni progetti per supportare la ritenzione della forma o la resistenza al collasso. Queste caratteristiche sono indipendenti dalla costruzione; non ogni tubo richiede lo stesso approccio di rinforzo.
Letture correlate: Come il rinforzo del tubo influisce sulle prestazioni del sistema di raffreddamento liquido.
4. La copertura esterna: protezione contro le condizioni esterne
La copertura esterna è lo strato protettivo esterno sulle costruzioni del tubo che includono uno. A differenza del tubo interno, normalmente non contatta il refrigerante. Il suo scopo è quello di proteggere il tubo dalle condizioni esterne specificate per l'applicazione.
4.1 Abrasione e manipolazione
Durante l'installazione e la manutenzione, i tubi possono entrare in contatto con staffe, pannelli e componenti adiacenti. Una copertura appropriata può contribuire a resistere all'usura esterna prevista.
4.2 Esposizione ambientale
Le proprietà di copertura richieste dipendono dall'ambiente circostante. I fattori rilevanti possono includere la temperatura, l'umidità, le pratiche di pulizia e l'esposizione agli oli o ad altri prodotti chimici.
4.3 Requisiti di prestazioni fiamma
Alcuni progetti del data center specificano i requisiti di prestazioni di fiamma per materiali o assemblaggi del tubo. Se è richiesta una valutazione particolare, verificare l'esatto prodotto, la costruzione e la documentazione di prova applicabile.
4.4 Copripiumini e rivestimenti ondulati
A seconda della progettazione, un tubo può avere un esterno liscio, ondulato o altrimenti strutturato. La geometria della copertura può influenzare il comportamento di gestione e installazione. La scelta corretta deve essere valutata accanto al raggio di curva, allo spazio disponibile, alle esigenze di ispezione e alla guida del produttore.
5. Come i tre strati lavorano insieme
Il tubo interno, il rinforzo e la copertura esterna svolgono diverse funzioni, ma il tubo finito dipende dalla loro interazione. La scelta di uno strato in isolamento può trascurare importanti limitazioni altrove nella costruzione.
| Componenti | Funzione primaria | Questioni di ingegneria |
|---|---|---|
| Tubo interno | Contatto fluido e contenimento | È compatibile con il refrigerante vero e proprio? Sono requisiti di temperatura e pulizia definiti? |
| Rinforzo | Supporto meccanico e contributo alla capacità di pressione | Il tubo finito soddisfa i requisiti di pressione, stabilità e flessibilità? |
| Copertura esterna | Protezione esterna | Resisterà all'abrasione, alla manipolazione e all'esposizione ambientale? |
| Montaggio completo | Trasferimento fluido in determinate condizioni | I requisiti di flusso, pressione, temperatura, routing e connessione sono soddisfatti insieme? |
Un tubo interno compatibile non garantisce la pressione di lavoro necessaria. Il forte rinforzo non corregge un materiale fluido-contatto inadattabile.
6. Perché Hose Construction Matters in AI Data Centers
L'infrastruttura di raffreddamento a liquido può includere linee CDU-to-manifold, connessioni multi-to-rack e tubi che servono componenti di raffreddamento a livello server. I requisiti possono differire tra le posizioni, quindi una singola costruzione non deve essere assunta per soddisfare ogni parte del sistema.
6.1 Funzionamento continuo
I circuiti di raffreddamento possono funzionare per lunghi periodi. Gli ingegneri dovrebbero valutare i tubi contro le condizioni operative previste nel tempo, non solo durante la messa in servizio iniziale. La variazione di pressione, la variazione di temperatura e l'invecchiamento materiale possono essere rilevanti a seconda del sistema.
6.2 Spazio di installazione limitato
Il tubo selezionato deve adattarsi senza violare il suo raggio di curvatura minimo, posizionando carichi inutili sulle connessioni o bloccando l'accesso alla manutenzione.
6.3 Performance idraulica
Il diametro interno, la lunghezza del tubo, le proprietà di raffreddamento, la portata, le curve, i raccordi e gli accoppiamenti contribuiscono alla perdita di pressione del percorso di flusso completo.
Letture correlate: Come la lunghezza del tubo influisce sulla caduta della pressione nei sistemi di raffreddamento liquido.
6.4 Raccordi e connessioni UQD
Le misure di connessione, i metodi di sigillatura, le procedure di montaggio e i carichi meccanici devono essere valutati a fianco della costruzione del tubo.
7. Errori comuni quando la valutazione della costruzione del tubo
- Scegliendo solo per nome polimerico. EPDM, silicone, PTFE o PFA non definisce pienamente le capacità del tubo finito.
- Assumendo che più rinforzi siano sempre migliori. Il rinforzo deve essere bilanciato contro flessibilità, dimensioni e requisiti di routing.
- Ignorando la copertura esterna. L'abrasione, le pratiche di pulizia e l'esposizione ambientale possono importare anche quando il tubo interno è compatibile con il refrigerante.
- Usando la pressione di scoppio come bersaglio operativo. La pressione di lavoro deve essere basata sulla valutazione del produttore e sui requisiti di sicurezza applicabili.
- Effetti della temperatura. Punteggi di pressione e comportamento materiale possono cambiare con la temperatura operativa.
- Valutare il tubo separatamente dai suoi raccordi. Il montaggio completo deve soddisfare i requisiti del tubo, dei connettori e dei componenti di tenuta insieme.
- Ignorando il routing e l'accesso al servizio. Un tubo adatto può ancora essere installato in modo errato se è piegato, contorto, teso o difficile da ispezionare.
8. Come specificare la giusta costruzione del tubo di raffreddamento liquido
Una specifica utile fornisce al fornitore abbastanza informazioni per valutare l'assemblaggio completo del tubo piuttosto che fare ipotesi basate su nome materiale o diametro nominale.
Elenco di controllo delle specifiche ingegneristiche
- Definire l'applicazione. Identificare se il tubo collega un componente di raffreddamento CDU, collettore, rack o server.
- Fornire dettagli refrigeranti. Specificare il tipo di fluido, concentrazione, additivi e requisiti di compatibilità.
- Documentare la busta operativa. Pressione di esercizio normale e massima di stato, temperatura continua e di picco, e condizioni relative del ciclo di pressione.
- Impostare i requisiti idraulici. Fornire la portata richiesta, i vincoli di diametro interno, la lunghezza del tubo e la perdita di pressione consentita dove noto.
- Descrivi le condizioni di installazione. Includere spazio di routing disponibile, raggio di curva minima, movimento, vibrazioni, esposizione all'abrasione e requisiti di supporto.
- Definire le connessioni. Specificare dimensioni di montaggio, tipo di connessione, requisiti di tenuta e qualsiasi esigenza di interfaccia UQD.
- Elenca le esigenze di verifica. Identificare la documentazione necessaria del materiale, il test di pressione, il test delle perdite, la prova delle prestazioni di fiamma o altra validazione specifica del progetto.
- Approva l'assemblaggio completo. Rivedere insieme il tubo proposto, i raccordi, le guarnizioni e il metodo di assemblaggio prima della distribuzione.
9. CJAN Soluzioni per tubi di raffreddamento liquido
CJAN Fluid Technology offre soluzioni per tubi flessibili per la movimentazione industriale di fluidi e applicazioni di raffreddamento a liquido. Per i progetti del data center AI, la selezione dovrebbe essere basata sulla compatibilità del refrigerante, sulla pressione di esercizio, sulla temperatura, sulle dimensioni, sulle condizioni di routing e sulla progettazione di connessione.
Visitare la Pagina dell'applicazione CJAN Liquid Cooling per le informazioni relative alle applicazioni, e rivedere la documentazione relativa del prodotto prima di specificare un tubo per un particolare sistema.
Conclusioni
La costruzione di un tubo di raffreddamento liquido è un design coordinato di materiale a contatto fluido, rinforzo meccanico e protezione esterna. Il tubo interno deve soddisfare il refrigerante, il rinforzo deve soddisfare i requisiti meccanici, e la copertura esterna deve soddisfare l'ambiente di installazione.
Per il raffreddamento liquido del data center AI, questi strati devono essere valutati a fianco del diametro interno, della lunghezza del tubo, del raggio di curva, dei raccordi, delle connessioni UQD e delle condizioni operative del sistema.
Valutando ogni strato per la sua funzione prevista, gli ingegneri possono prendere decisioni più informate del tubo-selezione e ridurre il rischio di specificare una costruzione che non corrisponde alle esigenze del sistema di raffreddamento.
