GLOBALQuali sono i requisiti chiave per AI Data Center Liquid Cooling Hoses?
Il raffreddamento liquido sta diventando una parte sempre più importante dell'infrastruttura AI ad alta densità.
Poiché i server GPU diventano più potenti, il sistema di raffreddamento ha bisogno di rimuovere una maggiore quantità di calore attraverso un circuito di raffreddamento controllato.
Tra questi componenti, il tubo di raffreddamento liquido fornisce una connessione flessibile tra i componenti fissi.
Questo suona semplice, ma un tubo di raffreddamento del data center AI deve soddisfare diverse esigenze allo stesso tempo.
Questo articolo spiega i principali requisiti ingegneri dovrebbero prendere in considerazione quando si valuta un tubo di raffreddamento liquido per applicazioni di data center AI.
1. Il primo requisito: Compatibilità del refrigerante
La superficie interna del tubo è continuamente esposta al refrigerante circolante.
Per questo motivo, la compatibilità del refrigerante dovrebbe essere uno dei primi parametri considerati durante la selezione del tubo.
Non è sufficiente descrivere il refrigerante semplicemente come "a base d'acqua".
I diversi sistemi di raffreddamento possono utilizzare diverse formulazioni, additivi e concentrazioni. Il materiale del tubo deve quindi essere valutato contro la chimica del refrigerante reale utilizzata nel sistema.
Considerazioni importanti possono includere:
- Composizione refrigerante
- Concentrazione delle acque
- Glicole o altri additivi
- Esposizione a lungo termine
- Temperatura di esercizio
- Potenziale gonfiore del materiale o degradazione
2. La capacità di pressione deve corrispondere al sistema
I circuiti di raffreddamento liquidi funzionano sotto pressione. Il tubo deve quindi sopportare la pressione generata dalla pompa e la resistenza idraulica del sistema completo.
Gli ingegneri normalmente devono distinguere tra diversi valori di pressione:
- Pressione di lavoro normale
- Pressione massima di lavoro
- Pressione durante l'avvio o condizioni transitorie
- Pressione di prova
Un tubo selezionato solo secondo la sua normale pressione di esercizio non può fornire abbastanza margine per l'ambiente operativo completo.
Il requisito di pressione finale dovrebbe essere determinato dalla progettazione del sistema reale.
3. Il tasso di flusso è un input di progettazione critica
Il tubo deve fornire un passaggio di flusso adeguato per il flusso di raffreddamento richiesto.
I requisiti di flusso sono in definitiva legati alla quantità di calore che deve essere rimosso.
Questo rapporto è il motivo per cui la selezione del tubo dovrebbe iniziare con i requisiti idraulici del sistema piuttosto che iniziare con una dimensione del tubo disponibile.

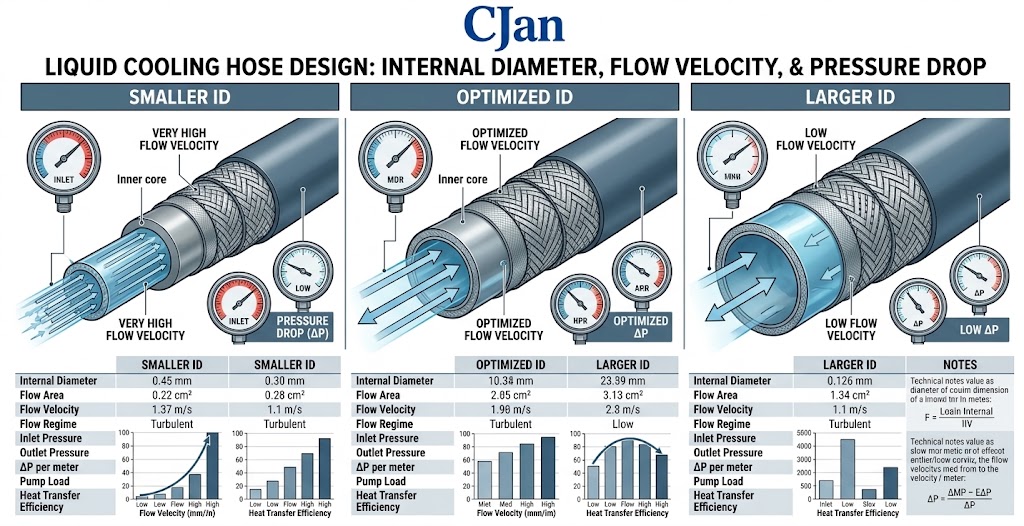

4. Il diametro interno influisce sulle prestazioni idrauliche
Il diametro interno del tubo determina direttamente l'area di flusso disponibile.
Per la stessa portata, un diametro interno più piccolo produce generalmente una maggiore velocità di fluido e una maggiore resistenza idraulica.
D'altra parte, un tubo inutilmente grande può creare problemi meccanici e di installazione.
| Hose ID Decisione | Effetto potenziale |
|---|---|
| Troppo piccolo | Maggiore velocità di flusso e caduta della pressione |
| Dimensioni adeguate | Requisiti di flusso e installazione bilanciati |
| Troppo grande | Più spazio, più grandi raccordi e costi potenzialmente più elevati |
L'obiettivo è di non selezionare il tubo più grande possibile. L'obiettivo è quello di selezionare un diametro interno adatto per il flusso richiesto e il budget a goccia.
5. Goccia di pressione dovrebbe essere considerato come parte del sistema
Un tubo non funziona indipendentemente dagli altri componenti idraulici.
Il ciclo di raffreddamento completo può contenere perdite di pressione da:
- Tubi di raffreddamento liquidi
- Raccordi
- UQD
- Manifolds
- Piatti freddi
- Valvole
- Altre restrizioni di flusso
La caduta di pressione totale determina la pressione che la pompa deve fornire alla portata richiesta.
Per questo motivo, un tubo di raffreddamento liquido deve essere valutato utilizzando i dati a goccia di pressione ad una portata definita ogni volta che tali dati sono necessari per la progettazione del sistema.
6. La resistenza alla temperatura è più di un numero di temperatura massimo
Un tubo di raffreddamento liquido può sperimentare le temperature mutevoli durante il funzionamento.
Le condizioni di temperatura possono essere influenzate da:
- carico di lavoro GPU
- Temperatura di alimentazione refrigerante
- Temperatura di ritorno
- Condizioni di redditività
- Avvio e chiusura
- Procedure di manutenzione
Gli ingegneri dovrebbero quindi considerare la gamma completa di temperatura di esercizio piuttosto che guardare solo alla temperatura massima.
Le variazioni di temperatura ripetute possono anche essere rilevanti quando si valutano le prestazioni a lungo termine.
7. Flessibilità è un grande vantaggio delle connessioni del tubo
A differenza del tubo rigido, flessibile tubo può ospitare il routing complesso all'interno di un rack server.
Questo è particolarmente utile quando la connessione di raffreddamento deve muoversi:
- Vassoi GPU
- Piatti freddi
- Manifolds
- Strutture rack
- Componenti di potenza
- Cavi elettrici
Tuttavia, la flessibilità non deve essere confusa con capacità di piegatura illimitata.
Un tubo deve ancora operare entro il suo raggio di curva specificato.
8. Minimo Bend Radius protegge il percorso di raffreddamento
Quando un tubo è piegato troppo strettamente, il suo passaggio interno può diventare distorto.
Questo può influenzare il flusso e aumentare lo stress meccanico.
L'eccessiva flessione può anche trasferire il carico aggiuntivo al raccordo o alla connessione UQD.
Per i rack AI ad alta densità, questo dovrebbe essere considerato durante il layout meccanico piuttosto che dopo l'installazione dell'hardware.
9. Rinforzo può aumentare la capacità meccanica
Alcuni tubi di raffreddamento liquidi utilizzano strati di rinforzo per migliorare le prestazioni meccaniche.
A seconda del disegno del tubo, il rinforzo può aiutare il supporto:
- Resistenza alla pressione
- Stabilità dimensionale
- Durata meccanica
- Resistenza alla deformazione
La costruzione del rinforzo deve essere valutata insieme al tubo interno e allo strato protettivo esterno.
Un tubo rinforzato non è automaticamente adatto per ogni applicazione. La costruzione effettiva deve corrispondere alle condizioni di pressione, flessibilità e installazione richieste.
10. Il tubo interno ha bisogno di proteggere il percorso di raffreddamento
Il tubo interno è la parte del tubo che contatta direttamente il refrigerante.
Il suo ruolo è quindi fondamentale per l'affidabilità del circuito di raffreddamento.
Le caratteristiche importanti possono includere:
- Compatibilità chimica
- Resistenza alla temperatura
- Stabilità dimensionale
- Durata a lungo termine
- Resistenza alla degradazione dei liquidi
La selezione dei materiali deve essere sempre basata sull'ambiente di applicazione reale.
11. Lo strato esterno ha un lavoro diverso
Lo strato esterno non contatta normalmente il refrigerante, la sua funzione è legata all'ambiente circostante.
A seconda dell'applicazione, lo strato esterno può essere necessario tollerare:
- Contatto meccanico
- Abrasione
- Gestione dell'installazione
- Esposizione ambientale
- Movimento ripetuto
Questo è il motivo per cui la costruzione del tubo deve essere valutata come un assemblaggio completo piuttosto che guardando solo il materiale del tubo interno.
12. La compatibilità di connessione è essenziale
Un tubo tecnicamente adatto ancora non può funzionare correttamente se la sua connessione non corrisponde ai componenti circostanti.
L'assemblaggio del tubo può interfacciarsi con:
- Piatti freddi
- Manifolds
- CDU
- Raccordi
- UQD
- Moduli di raffreddamento del server
Gli ingegneri dovrebbero quindi definire la configurazione di connessione prima di finalizzare l'assemblaggio del tubo.

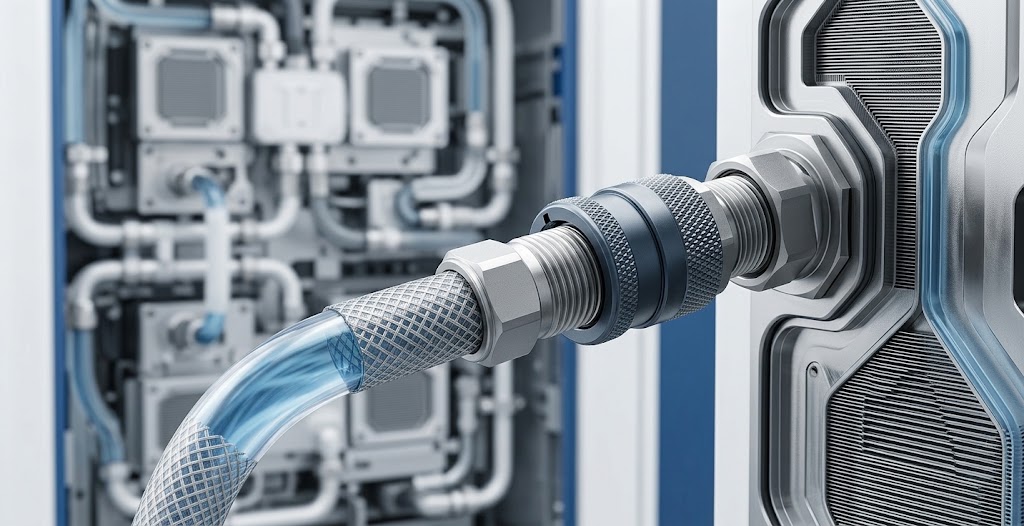

13. Perché UQD Compatibilità Matters
Gli UQD possono facilitare il servizio delle connessioni di raffreddamento a liquido.
In un ambiente server AI, l'accesso alla manutenzione può essere una parte importante della progettazione del sistema.
L'assemblaggio del tubo deve quindi essere compatibile con l'UQD selezionato in termini di:
- Dimensione della connessione
- Tipo di collegamento
- Valutazione della pressione
- Gamma di temperatura
- Compatibilità refrigerante
- Requisiti di flusso
- Spazio di installazione
L'UQD stesso può anche introdurre la caduta di pressione, quindi la connessione deve essere valutata idraulicamente e meccanicamente.
14. La resistenza del leak è un requisito fondamentale
Nel raffreddamento a liquido, il controllo delle perdite è una parte essenziale dell'affidabilità del sistema.
Potenziali punti di perdita possono esistere a:
- Corpo di tubi
- Raccordi
- Collegamenti forzati
- Collegamenti UQD
- Interfacce manipolabili
- Interfacce di piastra fredda
Ciò significa che testare solo il tubo del tubo potrebbe non essere sufficiente.
L'assemblaggio completo del tubo deve essere valutato quando l'applicazione richiede una prestazione di perdita definita.
15. Stress meccanico intorno al montaggio
Un errore comune nell'installazione del tubo sta concentrando eccessiva flessione o forza di trazione vicino al raccordo.
Il tubo può apparire flessibile, ma l'area di connessione può diventare un punto di concentrazione di stress meccanico.
Una buona pratica di installazione dovrebbe evitare:
- Curvatura affilata subito dietro il raccordo
- Rottura del tubo durante l'installazione
- Tiraggio assiale eccessivo
- Disallineamento forzato
Un percorso di routing regolare fornisce normalmente un ambiente di connessione più affidabile.
16. Lunghezza del tubo dovrebbe essere progettato, non indovinato
La lunghezza del tubo influisce sia sull'installazione che sulle prestazioni idrauliche.
Un tubo troppo corto può creare tensione.
Un tubo che è eccessivamente lungo può introdurre perdita di pressione non necessaria e complessità di routing.
La lunghezza richiesta deve consentire:
- Corretto routing
- Raggio di curvatura minimo
- Movimento di attrezzature
- Tolleranza di installazione
- Accesso alla manutenzione
17. Materia di peso del tubo in sistemi di Dense
In un unico collegamento, il peso del tubo può apparire insignificante.
A scala rack, tuttavia, più tubi, raccordi e connessioni possono aggiungere.
Il peso può diventare rilevante quando si progetta:
- Moduli di raffreddamento del server
- Montaggio flessibile
- Infrastrutture raschi
- Assemblaggi mobili
L'obiettivo è quindi quello di ottenere le prestazioni meccaniche necessarie senza rinfuse inutili.
18. La pulizia può essere importante
I sistemi di raffreddamento possono avere requisiti di pulizia diversi a seconda dell'applicazione.
Per alcuni sistemi, gli ingegneri possono preoccuparsi di:
- contaminazione interna
- Generazione parziale
- Residui di fabbricazione
- Pulizia fluida
Il livello di pulizia richiesto dovrebbe essere definito dal sistema di raffreddamento piuttosto che presumere di essere identico per ogni applicazione data center.
19. Permeazione del tubo può essere rilevante
Alcuni fluidi possono interagire con materiali polimerici per lunghi periodi.
A seconda del refrigerante e dell'applicazione, gli ingegneri possono quindi considerare la permeazione e la stabilità dei materiali a lungo termine.
Ciò è particolarmente rilevante quando la composizione refrigerante deve rimanere stabile durante un periodo di servizio prolungato.
Il significato della permeazione dipende fortemente dal materiale, dal refrigerante e dall'architettura del sistema.
20. Temperatura e pressione dovrebbero essere considerati insieme
La capacità di pressione non è sempre indipendente dalla temperatura.
Per i tubi polimerici, la pressione ammissibile può cambiare come variazioni di temperatura.
Pertanto, gli ingegneri non devono presumere automaticamente che la pressione massima elencata ad una temperatura rimanga valida in tutta la gamma di temperature operative.
21. Selezione del materiale del tubo per il raffreddamento liquido
Molte famiglie di materiali per tubi possono essere considerate per applicazioni di raffreddamento a liquido.
| Materiale Famiglia | Considerazione tipica |
|---|---|
| EPDM | Comunemente considerato per applicazioni di raffreddamento a base d'acqua in cui è richiesta flessibilità e durata. |
| Silicone | Spesso considerato dove la flessibilità e la capacità di temperatura sono importanti. |
| Fluoropolimeri | Considerato dove specifiche esigenze di compatibilità chimica o pulizia sono importanti. |
| Altri elastomeri | Selezionato secondo specifiche esigenze di refrigerante, pressione, temperatura e meccanica. |
Non c'è materiale tubo di raffreddamento liquido "migliore" universale.
Il materiale appropriato dipende dalle condizioni di sistema effettive.
22. Perché AI Data Centers bisogno di più di un tubo industriale generico
Un tubo industriale può essere in grado di trasportare liquido, ma il raffreddamento del server AI introduce requisiti aggiuntivi.
Il tubo può essere necessario lavorare all'interno di un rack compatto, mantenendo il flusso controllato e le connessioni affidabili sui cicli di manutenzione ripetuti.
Il design può anche coinvolgere una stretta integrazione con piastre fredde, collettori e UQD.
Per questo motivo, il design del tubo specifico dell'applicazione può essere più utile che semplicemente selezionando un tubo industriale generico basato sulla pressione nominale.
23. Cosa dovrebbe essere controllato prima dell'ordine?
Una pratica lista di controllo pre-ordine può includere:
| Parametro | Domanda a Conferma |
|---|---|
| Raffreddamento | Quale formulazione refrigerante esatta sarà utilizzato? |
| Flusso | Quale portata è richiesta? |
| Pressione | Quali sono le pressioni normali e massime? |
| Temperatura | Qual è la gamma completa di temperatura di esercizio? |
| ID tubo | Che diametro interno è richiesto? |
| Radius Bend | Qual è lo spazio di routing disponibile? |
| Lunghezza | Qual è la lunghezza del tubo finito? |
| Connessione | Quale montaggio e configurazione UQD è necessario? |
| Ambiente | Quali condizioni meccaniche e di installazione si applicano? |
24. Il materiale di assemblaggio del tubo finito
In molte applicazioni, il tubo del tubo è solo una parte dell'assemblaggio finale.
Il prodotto finito può includere:
- Tubo
- Raccordi
- Collegamenti forzati
- UQD
- Componenti di protezione
Il montaggio finale dovrebbe essere valutato come un'unità completa quando l'affidabilità, la perdita e le prestazioni idrauliche sono critiche.
25. La prova dovrebbe riflettere l'applicazione reale
I requisiti di prova devono essere basati sulle condizioni di sistema effettive.
A seconda dell'applicazione, la validazione può includere:
- Test di pressione
- Test di perdite
- Test di flusso
- Test a pressione
- Test di temperatura
- Test di flessibilità
- Test del ciclo di connessione
L'obiettivo non è solo quello di generare un rapporto di prova, ma è quello di verificare che l'assemblaggio del tubo si esibisca nelle condizioni in cui esso avverrà.
26. Errori di selezione del tubo comune
Diversi errori di selezione appaiono ripetutamente in progetti di raffreddamento a liquido.
Scegliere da Size Alone
Un tubo che si adatta fisicamente alla connessione può ancora avere una pressione inadatta, una temperatura o una compatibilità refrigerante.
Scegliendo da sola pressione massima
Un alto grado di pressione non garantisce prestazioni di flusso, flessibilità o compatibilità con il refrigerante.
Ignorando goccia di pressione UQD
L'UQD può diventare una significativa restrizione idraulica a seconda del suo design interno e del flusso richiesto.
Ignorando Bend Radius
Un tubo può superare un test di panca ma diventare problematico quando costretto in un'installazione a rack stretto.
Utilizzo di un refrigerante non verificato
La compatibilità dei materiali deve essere controllata contro la formulazione del refrigerante reale.
Prova solo il tubo del tubo
Il raccordo finale e le connessioni UQD possono essere punti critici di perdita e devono essere inclusi nella validazione appropriata del montaggio.
27. Come CJAN approva la selezione del tubo di raffreddamento liquido
CJAN fornisce diverse opzioni di tubo di raffreddamento liquido per la valutazione di diversi requisiti di applicazione, tra cui RICERCA, LCH-SD e LCH-SDS.
La corrente Tubo di raffreddamento liquido LCH informazioni sul prodotto sono disponibili sul sito CJAN:
Tubo di raffreddamento liquido CJAN LCH
Per applicazioni che richiedono una costruzione diversa, gli ingegneri possono anche rivedere i relativi prodotti del tubo di raffreddamento liquido CJAN:
Tubo di raffreddamento liquido CJAN LCH-SD
Tubo di raffreddamento liquido CJAN LCH-SDS
Per una panoramica delle soluzioni di raffreddamento liquido di CJAN, visita:
Soluzioni di raffreddamento liquido CJAN
La selezione del prodotto deve essere sempre confermata rispetto alle ultime specifiche e ai requisiti attuali di refrigerante, pressione, temperatura, flusso e connessione del cliente.
28. LCH selezione del prodotto dovrebbe iniziare con le condizioni di applicazione
Invece di chiedere solo "Quale tubo è il migliore?", una domanda di ingegneria più utile è:
Quale costruzione del tubo è appropriata per questo particolare anello di raffreddamento?
Un processo di selezione pratico può iniziare con le seguenti informazioni:
Questo approccio riduce il rischio di selezionare un tubo basato su una singola specifica, mentre si affaccia sul resto del sistema.
29. AI Liquid Cooling Hose Selezione è un compito di ingegneria di sistema
Il tubo più adatto è determinato dall'interazione tra requisiti termici, idraulici e meccanici.
Una relazione semplificata può essere espressa come:
Cambiare un parametro può influenzare gli altri.
Ad esempio, aumentare il flusso richiesto può influenzare il diametro del tubo, la caduta della pressione e la selezione UQD.
Cambiare il refrigerante può richiedere un materiale tubo diverso.
Cambiare il layout del rack può richiedere una diversa lunghezza del tubo o raggio di curva.
30. Portachiavi
Un tubo di raffreddamento liquido centro dati AI ha bisogno di fare più che semplicemente il refrigerante di trasporto.
Deve operare in modo affidabile all'interno di uno specifico ambiente idraulico, termico e meccanico.
I requisiti più importanti includono:
- Compatibilità refrigerante
- Capacità di flusso
- Capacità di pressione
- Resistenza alla temperatura
- Diametro interno appropriato
- Goccia di pressione controllata
- Flessibilità
- Raggio di curvatura minimo
- Durata meccanica
- Compatibilità della connessione
- Compatibilità UQD
- Prestazioni di perdite
Quando questi fattori sono considerati insieme, il tubo di raffreddamento liquido diventa parte di un sistema di gestione termica adeguatamente progettato piuttosto che semplicemente un tubo flessibile.
Conclusioni
AI data center liquido raffreddamento posti crescenti richieste su ogni componente del ciclo di raffreddamento.
Il tubo occupa uno spazio fisico relativamente piccolo, ma collega i componenti che fanno funzionare il sistema di raffreddamento.
Una selezione affidabile del tubo inizia quindi con l'applicazione effettiva: refrigerante, portata, pressione, temperatura, spazio di installazione e requisiti di connessione.
Le famiglie di prodotti LCH, LCH-SD e LCH-SDS di CJAN offrono opzioni per valutare i diversi requisiti del tubo di raffreddamento liquido.
Per saperne di più sull'attuale prodotto LCH, visita:
Tubo di raffreddamento liquido CJAN LCH
Per le esigenze specifiche del progetto, l'approccio più utile è quello di fornire il refrigerante, il flusso, la pressione, la temperatura, le dimensioni del tubo e le informazioni di connessione in modo che la costruzione del tubo può essere valutata contro il sistema di raffreddamento completo.
