GLOBALFresatura del tubo di raffreddamento liquido: Come evitare i Kinks e l'eccessiva Bending
La selezione del tubo di raffreddamento liquido non termina quando il materiale del tubo, il diametro e la pressione sono stati scelti.
Il modo in cui è installato il tubo può avere altrettanto importanza pratica.
In un data center AI, i tubi di raffreddamento possono collegare CDU, collettori, piastre fredde e altri componenti all'interno di un ambiente relativamente compatto rack. Lo spazio è limitato, le attrezzature possono essere spostate durante la manutenzione, e il tubo potrebbe essere necessario per ospitare stretti percorsi di installazione senza essere costretto a una forma inadatta.
Un tubo che è tecnicamente adatto su carta può ancora svolgere male se è instradato con eccessiva piegatura, torsione, compressione o carico meccanico.
Il buon routing ha quindi due obiettivi:
- Mantenere il percorso di flusso refrigerante richiesto.
- Tenere il tubo entro i suoi limiti di installazione meccanica.

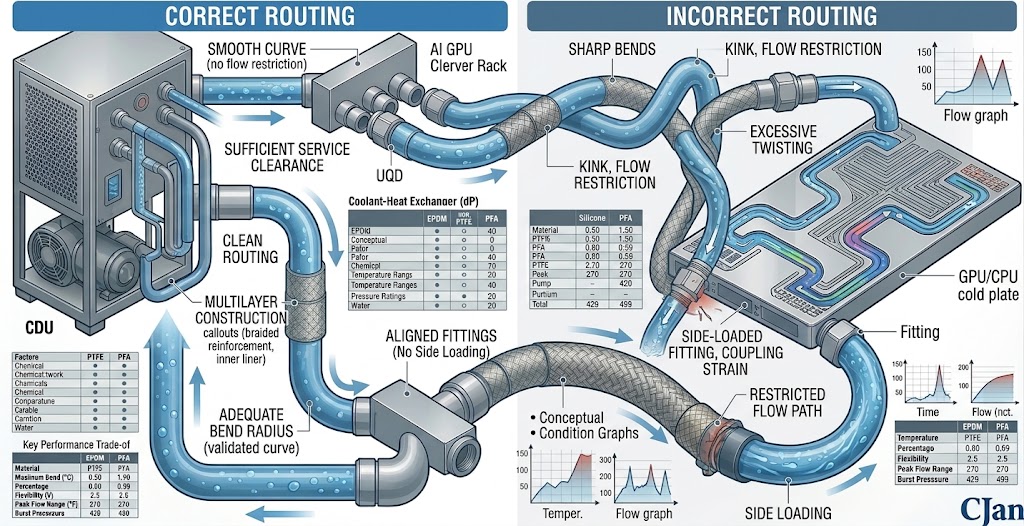

1. Perché Hose Routing Matters in AI Data Centers
I sistemi di raffreddamento liquido funzionano come circuiti idraulici collegati.
Il tubo è solo una parte di quel circuito, ma il suo routing colpisce diversi fattori di livello di sistema.
Povero routing può contribuire a:
- Curva eccessiva
- Kinking
- Twisting
- Stress meccanico a raccordi
- Abrasione superficiale
- Superficie di flusso limitata
- Maggiore perdita di pressione
- Manutenzione più difficile
Questi problemi sono particolarmente rilevanti negli ambienti server AI ad alta densità in cui molte connessioni refrigeranti possono essere installate all'interno di un piccolo spazio fisico.
2. Iniziare con il circuito di raffreddamento completo
Il routing del tubo deve essere considerato come parte del circuito di raffreddamento completo piuttosto che come un percorso del tubo isolato.
Un tipico anello di raffreddamento liquido può includere:
- Unità di distribuzione refrigerante (CDU)
- Manipolare
- Linea di fornitura
- Collegamenti lato server
- Piatti freddi
- Linea di ritorno
Il percorso del tubo deve essere pianificato intorno ai requisiti di posizione e movimento di questi componenti.
Ad esempio, forzare un tubo per compensare il cattivo allineamento tra un collettore e una piastra fredda può creare inutili stress meccanico.
3. Evitare i berretti affilati
Uno dei principi di routing più semplici è quello di evitare cambiamenti taglienti in direzione.
Un tubo flessibile può piegarsi, ma la flessibilità non significa che il tubo debba essere piegato nel più piccolo spazio possibile.
Una curva affilata può ridurre l'area di flusso efficace e aumentare lo stress meccanico locale.
Invece di creare un angolo stretto, utilizzare una curva liscia che rimane all'interno del raggio minimo di curva del produttore del tubo.

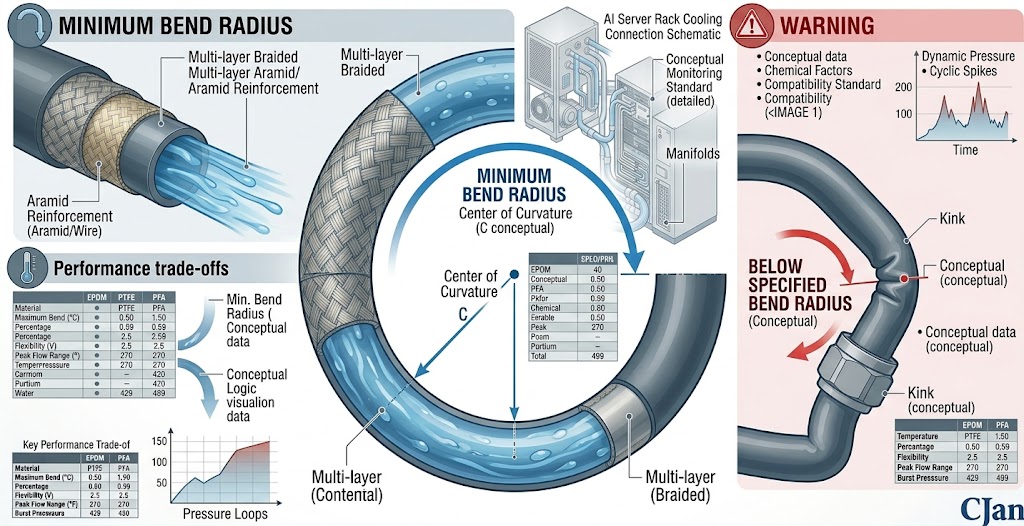

4. Rispettare il Minimo Bend Radius
Ogni tubo flessibile ha un raggio di curvatura minimo associato alla sua costruzione.
Il raggio di curvatura minimo dovrebbe essere trattato come un requisito di installazione piuttosto che un suggerimento.
Quando un tubo è piegato sotto il suo limite specificato, la costruzione del tubo può sperimentare ulteriore stress meccanico.
L'effetto dipende dal materiale del tubo, dal rinforzo, dalla costruzione e dalle condizioni operative.
Per una discussione più dettagliata, vedere:
5. Non confondere la flessibilità con la capacità di Bending illimitato
I tubi flessibili sono spesso selezionati perché sono più facili da installare che i tubi rigidi.
Tuttavia, la flessibilità ha limiti pratici.
Un tubo può essere sufficientemente flessibile per il percorso intorno a un componente del server pur richiedendo un raggio di piegatura relativamente grande.
Questa distinzione è importante nella progettazione di gruppi di raffreddamento del server AI compatti.
6. Evitare Kinking
Una china si verifica quando il tubo si piega in un modo che causa un collasso localizzato o una grave deformazione della sua normale sezione trasversale.
Kinking è indesiderabile per due motivi.
In primo luogo, può cambiare il passaggio di flusso interno.
In secondo luogo, può creare una deformazione meccanica concentrata nella struttura del tubo.
Le posizioni potenzialmente problematiche includono:
- Subito dietro raccordi
- Prossimi rastrelli
- A connessioni multiple
- Vicino ai piatti freddi
- A angoli affilati
7. Evitare di girare il tubo
Bending e twisting non sono la stessa cosa.
Un tubo può seguire un percorso curvo pur rimanendo correttamente orientato, e può anche essere ruotato intorno al suo asse longitudinale mentre viene percorso tra due punti di collegamento.
Torsione non necessaria può porre ulteriore stress sul tubo e le sue connessioni.
Durante l'installazione, il tubo deve essere posizionato naturalmente tra i due punti di connessione piuttosto che ruotato in posizione semplicemente per ottenere un particolare orientamento visivo.
8. Tenere il tubo naturalmente allineato con la connessione
Un tubo normalmente non deve essere utilizzato per forzare due componenti disallineati in posizione.
Considera un esempio semplice:
L'effettiva configurazione accettabile dipende dal design del tubo e del raccordo, ma il carico laterale non necessario dovrebbe essere evitato.
La connessione deve essere posizionata in modo che il tubo possa avvicinarsi senza eccessiva piegatura o torsione.
9. Evitare Bending Immediatamente al Fitting
La transizione tra un tubo flessibile e un raccordo rigido merita particolare attenzione.
Se il tubo inizia a piegarsi subito dopo il montaggio, lo stress meccanico può diventare concentrato vicino alla connessione.
Se il progetto di montaggio lo consente, è preferibile una transizione più fluida nella curva del tubo.
Ciò è particolarmente importante nei gruppi di raffreddamento del server compatti in cui la spaziatura della connessione può essere limitata.
10. Fornire abbastanza spazio di installazione
Il routing del tubo dovrebbe essere progettato intorno allo spazio reale disponibile.
Un errore comune è quello di selezionare il tubo prima e poi scoprire che il raggio di curva richiesto non può essere raggiunto all'interno del cabinet.
Prima di finalizzare l'assemblaggio, controllare:
- Spazio di routing disponibile
- Località di connessione
- Raggio di curvatura minimo
- Componenti vicini
- Accesso alla manutenzione
- Movimento di attrezzature
11. Non percorrere contro bordi taglienti
Le strutture e le staffe del gabinetto possono contenere bordi che possono danneggiare gradualmente la superficie del tubo.
Il contatto ripetuto può causare l'abrasione anche quando non c'è un problema visibile immediato.
Se il contatto non può essere evitato, devono essere prese in considerazione adeguate misure di protezione secondo la progettazione di installazione.
L'approccio preferito, tuttavia, è quello di indirizzare il tubo in modo che il contatto non necessario non si verifichi.
12. Prevenire Hose-to-Hose Contatto Dove pratico
I tubi multipli possono passare attraverso la stessa zona rack o collettore.
Se i tubi si sfregano ripetutamente a causa del movimento o della vibrazione, le loro superfici esterne possono sperimentare l'usura.
Il routing dovrebbe quindi considerare non solo il contatto con componenti rigidi, ma anche l'interazione tra tubi adiacenti.
13. Evitare la compressione eccessiva
Un tubo non deve essere compresso tra attrezzature, staffe o strutture mobili.
La compressione può cambiare la geometria del tubo e può ridurre l'area di flusso interna disponibile.
Può anche creare un carico meccanico permanente che rimane anche quando il sistema di raffreddamento funziona normalmente.
14. Tenere il tubo non necessario lunghezza sotto controllo
Più lunga non è automaticamente migliore.
La lunghezza eccessiva del tubo può creare:
- Perdita di pressione aggiuntiva
- Cicli non necessari
- Altri punti di contatto potenziali
- Manutenzione più difficile
- Ulteriori requisiti di spazio di installazione
Allo stesso tempo, il tubo non deve essere reso così breve che diventa allungato o bruscamente piegato durante l'installazione.
L'obiettivo pratico è una lunghezza adeguata con sufficiente indennità per l'installazione e il servizio.
15. Utilizzare la più breve routine pratica
Un principio di ingegneria utile è:
Utilizzare il tubo flessibile pratico più breve che consente ancora l'installazione sicura, la piegatura corretta e l'accesso alla manutenzione.
Questo approccio bilancia considerazioni idrauliche e meccaniche.
Per considerazioni sulla pressione-goccia, vedere:
16. Considerare il movimento del tubo
Non ogni tubo di raffreddamento AI è completamente statico.
Manutenzione server, sostituzione dei componenti e movimento rack possono cambiare la posizione dei componenti collegati.
Se il movimento è previsto, il routing dovrebbe fornire una flessibilità sufficiente senza mettere il tubo sotto tensione eccessiva o compressione.
Un tubo che funziona perfettamente nella posizione iniziale può sperimentare una condizione meccanica molto diversa dopo il movimento delle attrezzature.
17. Lasciare l'accesso al servizio adeguato
Il routing dovrebbe anche considerare ciò che accade durante la manutenzione.
I tecnici devono:
- Scollegare un giunto UQD
- Rimuovere un piatto freddo
- Accedi a un collettore
- Sostituire un componente server
- Ispezione di un raccordo
Una disposizione di routing che è efficiente durante l'installazione iniziale può diventare scomodo se non c'è spazio per accedere alla connessione più tardi.
L'accessibilità dovrebbe quindi essere inclusa nel design originale del routing.
18. connessioni UQD bisogno di particolare attenzione
Le connessioni UQD sono utili nei sistemi di raffreddamento a liquido perché possono semplificare il servizio e la gestione delle connessioni.
Tuttavia, il routing tubo non deve posizionare carichi laterali non necessari sulla connessione UQD.
L'accoppiamento deve essere posizionato in modo che il tubo si avvicini naturalmente alla connessione.
Per ulteriori informazioni, vedere:
Liquid Cooling Hose Scollegamenti rapidi: Come scegliere UQD Couplings per server AI .
19. Routing può influenzare la caduta della pressione
Il routing del tubo stesso non determina la perdita di pressione, ma le decisioni di routing possono influenzare indirettamente le prestazioni idrauliche del sistema.
Ad esempio, un tubo lungo inutilmente aumenta la lunghezza del percorso di flusso.
Una deformazione kink o grave può anche ridurre l'area di flusso efficace.
Pertanto, i calcoli idraulici e il routing fisico devono essere considerati insieme.
Per il dimensionamento del tubo, vedi:
Come selezionare la giusta dimensione del tubo di raffreddamento liquido per i data center AI .
20. Diametro del tubo e lavoro di routine insieme
Un tubo più grande può fornire una maggiore capacità di flusso, ma può anche richiedere più spazio fisico e un raggio di flessione più grande.
Un tubo più piccolo può essere più facile da montare in una zona compatta, ma può produrre velocità di flusso superiore e perdita di pressione per lo stesso requisito di flusso.
Il disegno di routing quindi non può essere separato completamente dalla selezione del diametro del tubo.
21. Non progettare intorno al tubo da solo
Se il routing del tubo è difficile, la soluzione non è sempre quella di selezionare un tubo più flessibile.
A volte la soluzione migliore è riconsiderare:
- Posizionamento dei componenti
- Orientamento del montaggio
- Posizione precisa
- Altezza di collegamento
- Lunghezza del tubo
Questo approccio a livello di sistema può ridurre lo stress meccanico non necessario prima che il tubo sia installato.
22. Supporta tubi lunghi o pesanti scorre esattamente
I tubi lunghi possono richiedere un supporto adeguato a seconda dell'ambiente di costruzione e installazione del tubo.
Il supporto non deve introdurre punti di compressione taglienti o creare una curva più piccola del raggio di curvatura minimo specificato dal tubo.
La disposizione di sostegno dovrebbe anche consentire il movimento termico e meccanico previsto del montaggio.
23. Evitare di appendere carichi sulle connessioni
Un tubo non deve essere permesso di posizionare il peso non necessario o il carico meccanico direttamente su un raccordo, collettore o piastra fredda.
Se una lunga corsa del tubo ha un peso significativo, l'installazione deve essere progettata in modo che la connessione non sia in possesso di un carico meccanico evitabile.
24. Controllare Routing dopo la manutenzione
Un sistema di raffreddamento può essere installato correttamente e sviluppare ancora problemi di routing dopo la manutenzione.
Ad esempio, un componente server può essere rimosso e reinstallato leggermente in modo diverso.
Un collettore può essere riposizionato.
Un tubo può essere spinto dietro un altro componente per creare spazio di lavoro temporaneo.
Questi cambiamenti possono alterare il raggio di curva originale e la condizione di routing.
Dopo la manutenzione, ispezionare il tubo di routing prima di restituire il sistema al normale funzionamento.
25. Controllare Routing dopo aver spostato un rack server AI
Il movimento dell'attrezzatura può cambiare la geometria del circuito di raffreddamento.
Dopo aver spostato un rack, ispezionare:
- Lunghezza del tubo e tensione
- Raggio del banco
- orientamento alla connessione
- Punti di contatto
- Impegno UQD
- Potenziale abrasione
Una configurazione di routing accettabile prima del movimento non può più essere adatta in seguito.
26. Orologio per la deformazione permanente
Se un tubo rimane fortemente piegato per un periodo prolungato, può sviluppare una deformazione permanente a seconda della costruzione del tubo e dell'ambiente operativo.
Durante l'ispezione, cercare:
- Sezioni appiattite
- Curve localizzate
- Twisting
- Lampade
- Cambiamenti insoliti di forma
Qualsiasi deformazione significativa dovrebbe essere valutata contro le specifiche del tubo e le condizioni di servizio.
27. Selezione dei materiali di routing e tubo
Il materiale e la costruzione del tubo possono influenzare la flessibilità di routing.
Diversi materiali e strutture di rinforzo possono avere diverse caratteristiche meccaniche.
Ad esempio, la flessibilità necessaria per una connessione rack compatta può influenzare se un ingegnere considera un tubo di gomma, tubo in silicone o costruzione del tubo del fluoropolimero.
La selezione dei materiali dovrebbe ancora iniziare con la compatibilità refrigerante e i requisiti operativi piuttosto che la flessibilità da sola.
Vedi:
28. Routing dovrebbe abbinare la costruzione del tubo
Un tubo rinforzato può fornire vantaggi nella capacità di pressione e resistenza meccanica, ma il suo comportamento di flessione dipende dalla costruzione specifica.
Allo stesso modo, un tubo flessibile deve ancora rimanere entro i suoi limiti di installazione specificati.
Gli ingegneri dovrebbero quindi utilizzare i dati tecnici effettivi del produttore durante la definizione dei requisiti di routing.
29. Una pratica Hose Routing Checklist
| Voce principale: | Cosa controllare |
|---|---|
| Raggio di curvatura minimo | Confermare la curva installata rimane all'interno della specifica del tubo |
| Kins | Verificare l'appiattimento localizzato o il collasso |
| Twisting | Assicurarsi che il tubo non è ruotato inutilmente intorno al suo asse |
| Allineamento della connessione | Evitare di forzare il tubo per compensare i componenti disallineati |
| Bordi taglienti | Evitare l'abrasione o il taglio non necessari |
| Lunghezza del tubo | Evitare la tensione eccessiva e eccessiva |
| Connessione UQD | Controllare l'impegno ed evitare il caricamento laterale |
| Accesso ai servizi | Lasciare abbastanza spazio per ispezione e manutenzione |
| Componenti adiacenti | Prevenire la compressione e il contatto indesiderato |
| Movimento | Considerare il movimento rack e le modifiche relative alla manutenzione |

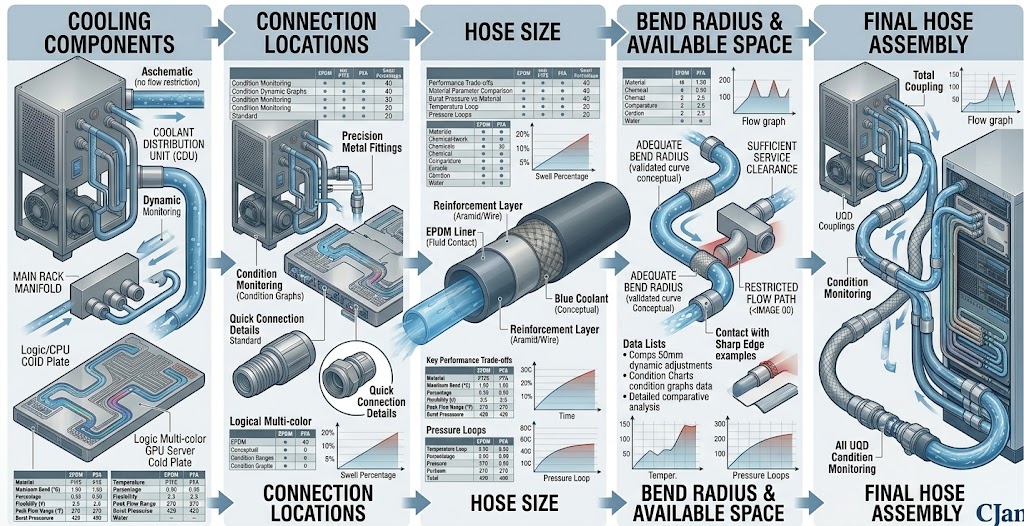

30. Una semplice sequenza di progettazione di routine
Un pratico processo di routing può seguire questa sequenza:
Questa sequenza aiuta a impedire che i problemi di routing vengano scoperti solo dopo che il tubo è già stato installato.
31. Itinerario Tubo prima Finalizzazione dell'Assemblea
Per i gruppi di tubi personalizzati, il routing deve essere considerato prima che la lunghezza finale del tubo e l'orientamento del raccordo siano finalizzati.
Un assemblaggio del tubo che sembra corretto su un banco di lavoro può comportarsi in modo diverso una volta installato all'interno di un rack server AI.
Quando possibile, la geometria di installazione effettiva dovrebbe essere considerata durante la progettazione di montaggio.
32. Routing è parte della selezione del tubo
Il routing del tubo deve essere incluso nel processo di selezione iniziale del tubo.
Il rapporto chiave può essere riassunto come:
Questo impedisce l'errore comune di selezionare un tubo basato solo su pressione e temperatura e cercando di risolvere il problema di routing in seguito.
33. Come CJAN approva le applicazioni del tubo di raffreddamento liquido
CJAN fornisce soluzioni per tubo di raffreddamento liquido per applicazioni in cui il flusso di refrigerante, flessibilità, affidabilità di connessione e requisiti di installazione devono lavorare insieme.
I prodotti del tubo di raffreddamento liquido CJAN rilevanti includono:
- Tubo di raffreddamento liquido LCH
- Tubo di raffreddamento liquido LCH-SD
- Tubo di raffreddamento liquido LCH-SDS
Il prodotto appropriato deve essere selezionato in base al refrigerante, alla pressione, alla temperatura, al fabbisogno di flusso, allo spazio di instradamento e alla configurazione di connessione.
Visualizza la panoramica completa delle applicazioni:
Soluzioni per tubi di raffreddamento liquido CJAN .
34. Il più importante principio di routine
Il buon routing tubo non è semplicemente di rendere il look di installazione pulito.
Si tratta di controllare lo stress meccanico mantenendo le condizioni idrauliche e di servizio richieste.
Un tubo ben avvolto dovrebbe:
- Mantenere il raggio di curva richiesta
- Evitare di piegare
- Evitare inutili torsioni
- Mantenere l'allineamento della connessione
- Evitare l'abrasione eccessiva
- Fornire un accesso adeguato ai servizi
- Supporta il flusso di raffreddamento richiesto
35. Conclusioni
Il routing del tubo di raffreddamento liquido è una considerazione di ingegneria, non solo un dettaglio di installazione.
Nei data center dell'AI, i tubi spesso operano in spazi compatti dove curve, connessioni e componenti vicini sono strettamente imballati insieme.
I principi fondamentali sono semplici:
- Rispetta il raggio di curvatura minimo del produttore.
- Evita chinastri e curve affilate.
- Non piegare il tubo inutilmente.
- Tenere il tubo naturalmente allineato con i suoi collegamenti.
- Evitare bordi affilati, compressione e abrasione.
- Utilizzare una lunghezza pratica del tubo.
- Considera l'orientamento UQD e l'accesso alla manutenzione.
- Ricontrollare il routing dopo la manutenzione o il movimento delle attrezzature.
L'approccio più affidabile è quello di progettare il percorso del tubo insieme al sistema di raffreddamento piuttosto che trattare il routing come la fase di installazione finale.
Scopri di più Soluzioni per tubi di raffreddamento liquido CJAN .
