Raccordi I-LINE
La serie I-LINE è costituita da raccordi di collegamento rapido ad alta pressione sanitari in stile morsetto. A differenza delle convenzionali connessioni Tri-Clamp, il sistema dispone di scanalature maschili e femminili che mantengono saldamente le guarnizioni in posizione. Questa costruzione offre una resistenza superiore ad alta pressione, temperatura elevata, vibrazioni meccaniche e vuoto per condizioni di servizio esigenti. Il suo design igienico privo di gamba morta è conforme a rigidi standard sanitari, mentre il collegamento a morsetto consente un rapido assemblaggio, smontaggio e pulizia senza sforzo.
I-LINE funge da soluzione di tubazione ottimale tra bevande alimentari &, industrie chimiche farmaceutiche e fini per servizi di tubazioni con elevata pressione di lavoro, vibrazioni intense, severi requisiti di pulizia e frequenti disassemblaggio per manutenzione.
Applicazioni tipiche:
Ugelli pompa & porte di ingresso/uscita del filtro
Serbatoi di fermentazione, serbatoi di preparazione & recipienti di stoccaggio intermedi
Scambiatori di calore e apparecchiature di separazione della membrana
Tubo duro a transizioni flessibili del tubo
Circuiti di tubazione CIP ricorrenti
Porte di connessione per apparecchiature di processo ad alta pressione, ad alta temperatura e ad alta vibrazione

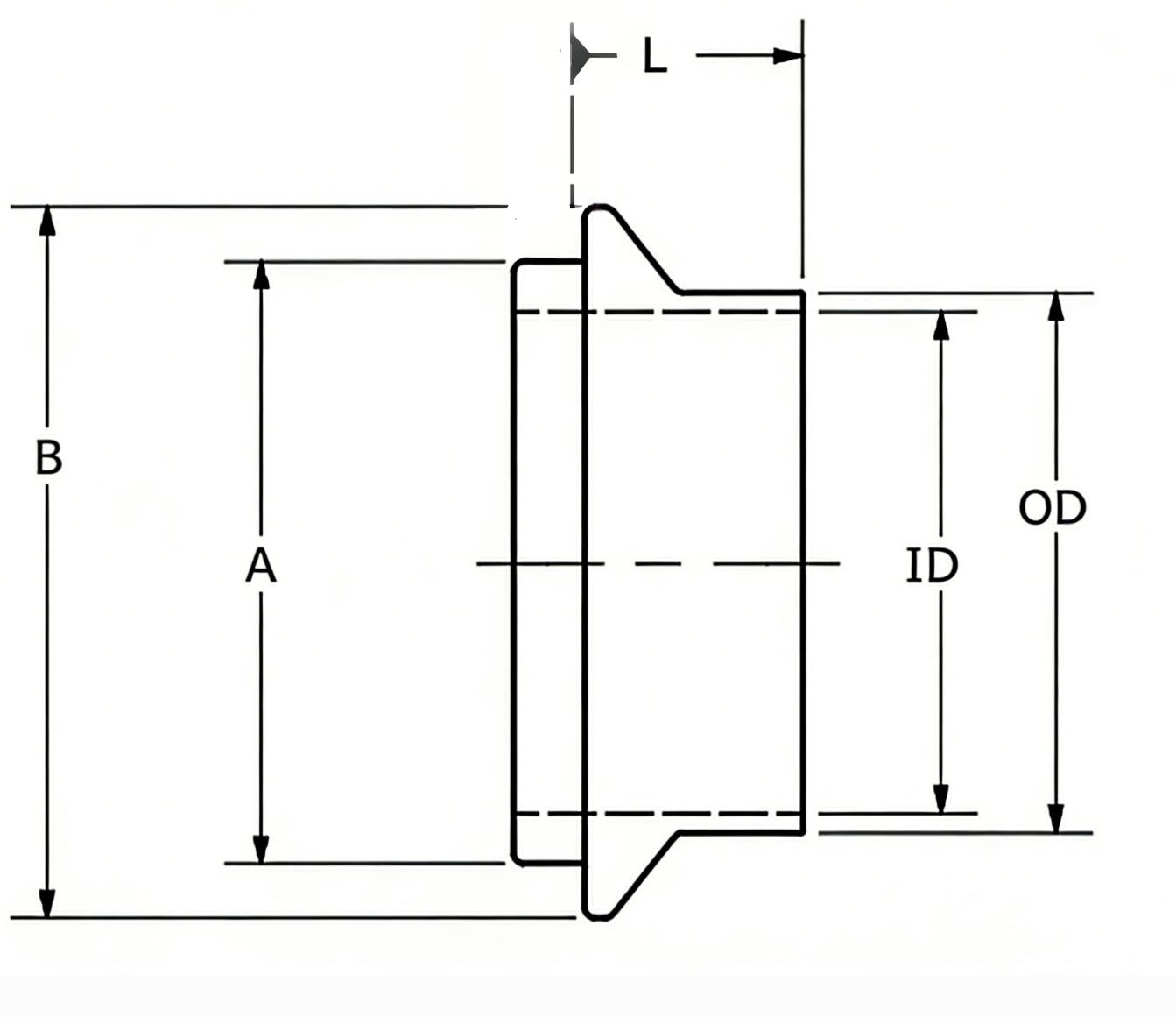

14WI: Maschio I-Line Weld Ferrule
| In pollici | ID(mm) | OD (mm) | A(mm) | B(mm) | L(mm) breve/lungo |
| 1" | 22.1 | 25.65 | 31.51 | 50.74 | 15.2/39.7 |
| 1.5" | 34.8 | 38.35 | 44.21 | 50.74 | 18.9/46.8 |
| 2" | 47.5 | 51.05 | 56.91 | 67.12 | 19.8/52.4 |
| 2.5" | 60.2 | 63.75 | 69.61 | 84.06 | 21.6/55.6 |
| 3" | 72.9 | 76.45 | 83.83 | 98.36 | 23/60.3 |
| 4" | 97.38 | 101.85 | 109.16 | 123.76 | 26.2/68.3 |
| 6" | 146.86 | 152.65 | 173.49 | 190.44 | 23.9/68.3 |
| 8" | 197.66 | 203.45 | 224.29 | 241.05 | 23.9/- |

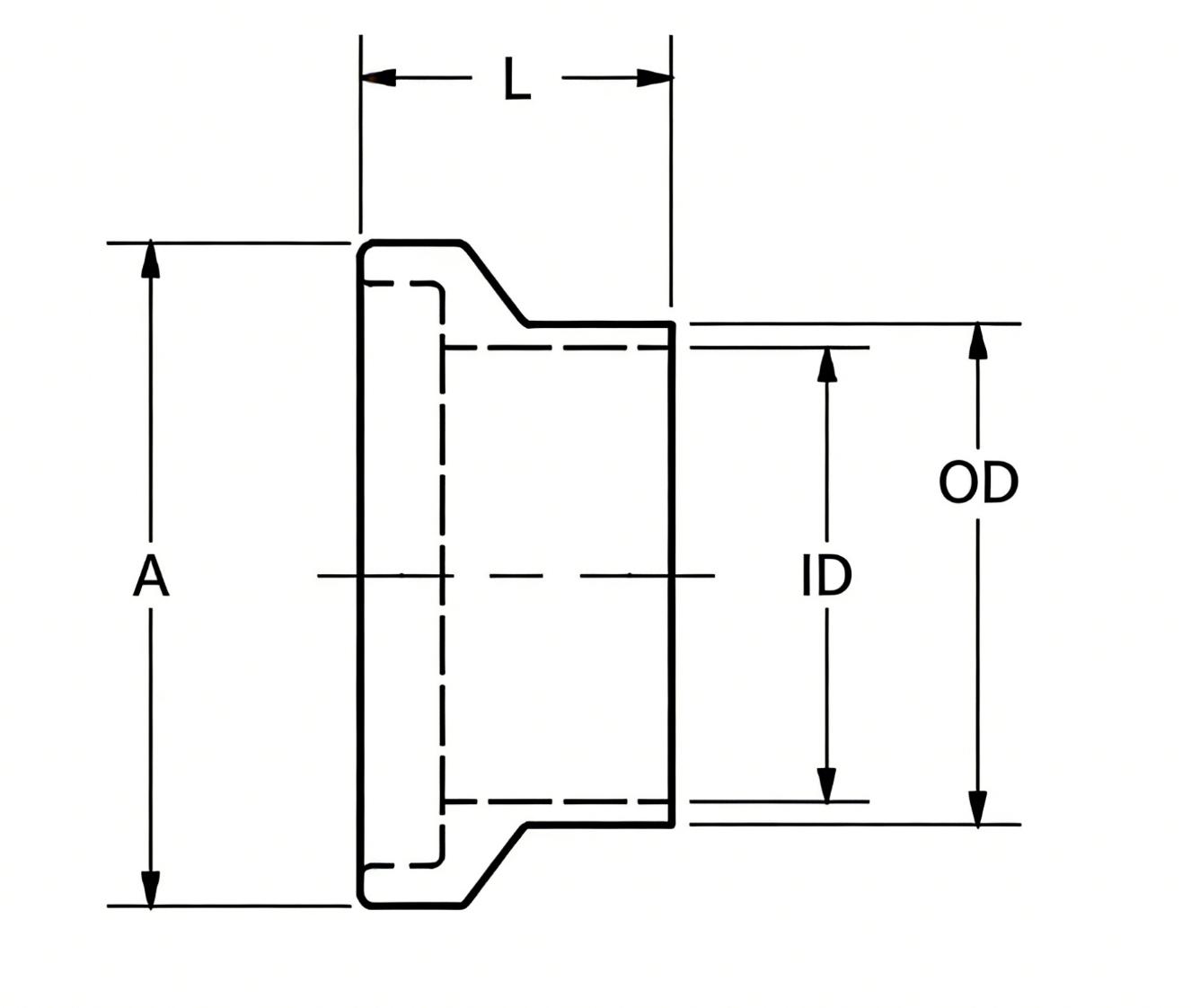

| In pollici | ID(mm) | OD (mm) | A(mm) | L(mm) breve/lungo |
| 1" | 22.1 | 25.65 | 50.74 | 20.0/44.4 |
| 1.5" | 34.8 | 38.35 | 50.74 | 24.1/51.6 |
| 2" | 47.5 | 51.05 | 67.12 | 26.3/58.7 |
| 2.5" | 60.2 | 63.75 | 84.06 | 29.5/63.5 |
| 3" | 72.9 | 76.45 | 98.36 | 31.1/68.3 |
| 4" | 97.38 | 101.85 | 123.76 | 34.2/76.2 |
| 6" | 146.86 | 152.65 | 190.44 | 28.7/76.2 |
| 8" | 197.66 | 203.45 | 241.05 | 28.7/- |
PS: Lunghezza personalizzata (L) disponibile su richiesta
